в помещении приемного резервуара насосной станции сточная жидкость освобождается от отбросов с помощью решеток, устанавливаемых в подводящих каналах. Отбросы, задержанные на решетках, снимаются вручную или механическими граблями, измельчаются в дробилках и спускаются в подводящий канал до места установки решеток.

Резервуар, совмещенный с насосной станцией, должен быть отделен от машинного зала глухой воздухо- и водонепроницаемой стеной с тщательно вьвполненной гидроизоляцией торкретбетоном. В местах прохода трубопроводов через стенки резервуара устанавливают сальниковые устройства.

Глубину рабочей части приемного резервуара (рис. 11.5) следует принимать не менее 1,5-2 м для малых и средних станций и 2,5 м для крупных. Дну приемного резервуара придают уклон от наружных стен к приямку Не менее 0,05-0,1. Опыт эксплуатации насосных станций Москвы и Ленинграда показывает, что для лучшего подвода-осадка к всасывающим трубам уклон дна следует принимать большим - не менее 0,15-0,2.

Взмучивание осадка, выпадающего в резервуаре, производят с помощью различных систем.. Перфорированные трубы укладывают по периметру резервуара, а ожрытые вьвпуски труб - у входных воронок всасывающих трубопроводов. В системы взмучивания подают воду из напорного трубопровода сточной жидкости. Минимальный диаметр трубопроводов взмучивания принимают не менее 50 мм в зависимости от ширины прозоров прутьев решетки, так -как при больших прозорах решетки будут пропускать крупные взвешенные вещества, которые могут вызвать засорение труб. Система перфорированных труб быстро выходит из строя ввиду частых засорений, поэтому она применяется весьма редко.-Более о«ффективно работает система открытых выпусков труб.

Для периодического смьвва осадка из мертвых зон резервуара используют шланг с брандспойтом. Эту операцию производят во время профилактического ремонта резервуара или в часы минимального притока, позволяющего полностью откачать жидкость из резервуара.

На средних и крупных насосных станциях резервуары рекомендуется разделять на две части для улучшения условий очистки, осмотра и ремонта. На станциях подачей 150 тыс. м/сутки и более разделение резервуара обязательно.

Наивысший уровень воды в приемном резервуаре принимается равным отметке лотка подводящего коллектора во избежание подпора воды и отложения осадка в коллекторе. Практика показала, что осадок, выпавший в коллекторе в период его подтопления, не отмывается полностью, если даже в дальнейшем откачка будет превышать приток. Омыв осадка возможен лишь при условии, если скорость движения воды в коллекторе будет значительно превышать самоочищающую скорость.

Перекрытие резервуара устанавливают на 0,5 м выше наивысшего расчетного уровня сточной жидкости в резервуаре. В перекрьггии резервуара устраивают два люка (диаметром 0,7 м). Для спуска в резервуар в стену заделывают ходовые скобы.

Для предохранения насосов от засорения .перед .ними устанавливают решетки с шириной прозоров, принимаемых ib зависимости от марки насоса.

Изменение ширины прозоров решетки резко сказывается на количестве отбросов, задерживаемых ею. Так, например, лри увеличении прозоров о 20 до 40 мм количество задержанных отбросов уменьшается примерно в 2-2,5 раза. Если насосная станция перекачивает сточную жидкость непооредственно на очистные сооружения, то независимо от марки насосов принимают решетку с шириной прозоров 16.мм, а на очистных сооружениях решетки пе устанавливают.

У нас в стране применяют три типа неподвижных решеток с очисткой их механическими граблями и выгрузкой задержанных отбросов на сортировочный стол или на транспортирующее устройство.

iB зависимости от .схемы очистки решетки, направления . движения грабель и места расположения ее по отношению направления потока решетки подразделяют:

1) московского типа - устанавливают под углом 60-80° к горизонту и очищают граблями, которые движутся перед решеткой по иаправ-лению движения сточной жидкости (рис. 11.6);

2) ленинградского типа-устанавливают под углом 60° к горизон-. ту и очищают граблями, которые движутся за решеткой по направлению движения сточной жидкости; •

3) вертикальная-очищаются граблями, крторые движутся за решеткой по направлению потока (рис. 11.7).-

Решетка московского типа, .разработанная Гипрокоммунводокана-лом, состоит из неподвижной решетк!!, грабель и приводной станции. Электродвигатель через редуктор и приводную цепь приводит во вращение две ведущие звездочки и соответственно две тяговые бесконечные цепи, между которыми закреплены грабли. Ведомые (направляющие) звездочки .находятся вНижней части корпуса решетки и погружены в сточную жидкость. •

Число грабель устанавливают"в зависимости от количества задерживаемых отбросов, но не более А. . Если в процессе эксплуатации

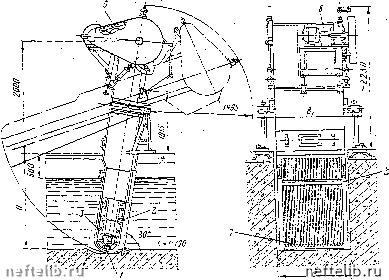

Рис. 11.6. Ме.ханизированная решетка типа МГТ

; -ведомые звездочтсн; 2 - прабля; 3 -тяговые цеган; - шарнирная опора; 5 - пришиэдная цепь;. 5 -ариводная ст.аация; 7 - леподвижная решетка

Рис. 11.8. Решетка с ручной очисткой

/ - нтюняя опорл; 2 - шиберный за-пвор; 3 - решетка; 4 -козырек; 5 -ребро жесткосгги; о - верхняя опора; 7-ды.рчатое корыто

Рис. 11.7. Вертикальная решетка типа РМВ

7-решетка; 2-дробилка; 3-тяговые цепи; 4-кат--кн; 5-грабли

ВЫЯСНИТСЯ, что количество загрязнений невелико, то число грабель-может быть уменыпено до 1. Грабли, двигаясь онизу вверх, своими зубьями входят в прозоры решетки и извлекают задержанные ею загрязнения. В верхней части корпуса решетки грабли очишают скребковым. сбрасывателем, который сгребает с них отбросы на сортировочный стол или на транспортирующие устройства.

Корпус решетки закрепляется над подводящим каналом на шарнирной опоре, и в случае необходимости осмотра и ремонта нижней части решетки она легко может быть повернута в шарнире опоры.

К недостаткам этого типа решеток следует отнести возможность защемления грабель в mqmcht входа их зубьев в прозоры решеток и возможность продавливания отбросов в прозоры решеток зубьями грабель.

Решетки московского типа работают надежно и хорошо зарекомендовали себя за период многолетней , эксплуатации. Завод «Водмаш-оборудования» изготовляет решетки этого типа девяти марок (табл. 11.1).

ТАБЛИЦА 11. t

Примечадня: I, Площадь прохода для наклонных решеток соответствует проекции фактического свободного прохода рабочей части решеток иа вертикальную плоскость.

2. Пропускная способность по воде соответстует пропусюной способности при сморостн движения жидкости в прозорах незасоренной решетки, равной il м/с, .н дри максимальном наполнении канала (500 .мим от уровяя пола).
