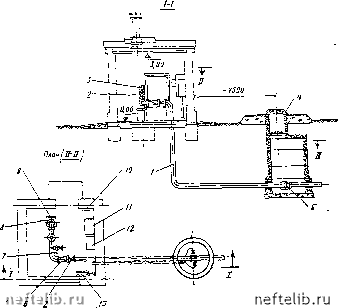

Рис. 10.28. Наземная насосная станция, оборудованная погружным насосом

/-«апорйый ттрубопровод; 2 -.зя1Дв»Ж1Ка; 3-iBaiHiTiy.3; -Подэамиая камера; 5-Ди.а4)ра1пма; S - обратный KvianaiH; 7-слшвиой йрэи; S - оголовок; 9-устройство для замера уровня воды; Ю- осветительный щиток; 7/- стадция управления насосным адрегатом; 72 -.релейный шкаф; iJ-диф-Маномегг.р

Питан-ие электродвигателей насосов производится, как правидо, от воздушных линий электропередач. При значительной мощности электродвигателя или при групповой установке насосов целесообразно размещать понижающий трапсформ.атор в непосредственной близости от .насосной станции, для чего к павильону может бьггь пристроено специальное помещение.

На рис. 10.29 показал Общий вид .подземной .насосной станции с установленным в ней погружным насосом типа ЭЦВ. Основное и вспомогательное оборудование подземной станции такое же, как и наземной. Некоторым отличием в компоновке оборудования является лишь то, что обратный клапан и задвижка установлены на напорном трубопроводе в одной камере с мерной диафрагмой.

Стены подземных камер могут быть выполнены из унифицированных сборных железобетонных колец, из монолитного бетона марки 150 или из кирпича марки 100; днище и оголовок монолитные, бетонные; перекрытие- железобетонные .плиты. Вентиляция камер естественная, отопление электрическое. Для откач;ки пролитой или просочившейся воды установлен самовсасывающий центробежновихревой насос 1 CUBISM, соединенный с дренажным приямжом самотечным трубопроводом.

Монтаж и демонтаж насосного агрегата и водоподъемных труб производится (автокраном.

Малые габариты насосного оборудоваеия станций подземного водозабора позволяют в ряде случаев объединить насосные станции I и II подъема в одном здании, что уменьшает стоимость строительных конструкций, упрощает схему коммуникаций и позволяет до минимума снизить напор (за счет уменьшения числа ступеней) насосов, устанавливаемых в скважинах. На рис. 10.30 изображена такая объединенная насосная станция I и II подъема, входящая в узел головных водозаборных сооружений системы водоснабжения крупного населенного пункта.




План (Ш )

9 S

10 li

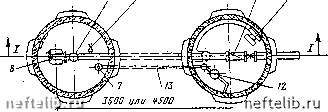

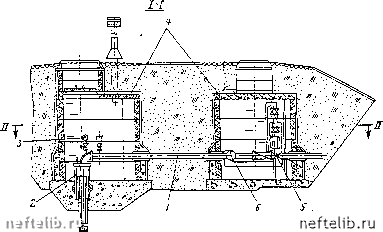

Рис. 10.29. Подземная насосная станция, оборудованная погружным насосом

7-яадюрлый ггрубояравод; 2-оголовок; 3 -маягомегпр; <( - аодземяая камера; 5 - задаижка; 5 - дяафра1гма; 7 - дренажиый ириямок; в-устройство для замера у1ров1Ья воды; 9-.ваиттуз; /О-о6-ратлый клашаи; U-дафмаиомегар; Л2-дренажный наюос; J3-самотечный ору.бощровгад

Два Трубчатых колодца раотголожены иеоюсредственно ов пределах здания насосной станции. Установленные в них скважинные насосы I подъема подают воду в подземные железобетонные резервуары, откуда вода забирается оасосамн II подъема, установленными в том же здании cTainnnn. В качестве насосов II подъема приняты три (два рабочих и один резервный) двусторонних центробежных насоса. Резервуары по отношению к зданию станции расположены таким образом, что насосы П подъема находотся под заливам.

Использование трубчатых колодцев в качестве водозаборных сооружений подземных вод находит широкое применение при проектировании систем местного водоснабжения, обеапечивающих нодой небольшие производст.венные или сельскохозяйственные объекты, жилые зда- ния и такие отдельно стоящие общественные здания, как пдколы, больницы, санатории, пионерские лагеря, бани, прачечные и др., ib которых водопровод Я1вляется необходимым элементом благоустройства.

Потребность в воде в системах местного водоснабжения сравнительно невелика и составляет не более 200 мсутки, но вместе с тем для них характерны З1начительные колебания расхода в течение суток (коэффициент неравномерности водопотребления колеблется в пределах 1,5-3),

Характер водопотребителя определяет некоторые особенности систем местного водоснабжения. Буровые скважины располагаются, как правило, iB непосредственной близости от объекта. Разветвленная на-



ружная сеть и громоздкие сооружения по обработке и хранению запасов воды отсутствуют. Основным элементом систем местного водоснабжения является насосная установка, включающая в себя напорно-регу-лирующую емкость и контрольно-измерительную аппаратуру. К таким установкам предъявляется ряд специфических требований, основными из которых являются: простота и компактность конструкции; возможность серийного выпуска промышленностью; возможность размещения установки без строительства специальных помещений (в подземных колодцах или непосредственно в обслуживаемых зданиях); простота и надежность в эксплуатации; возможность а1Втоматичеокой работы без постоянного обслуживающего персонала; невысокая стоимость установки и ее монтажа; простота ремонта и замены отдельных узлов и деталей установок. Всем этим требованиям в значительной степени отвечают автоматические насосные установки с гидропнеэматическими


I85Z

¥27



у7777? /л

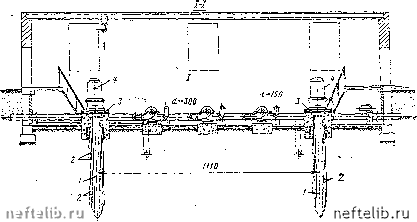

Рнс 10.30. Объединенная насосная станция I и II подъема с двумя скважинами

/ -iмашншный зал; -ломеЩвнне распраделительного .устройства; /-помещение силового трансформатора; /V - .йспомогательное аомевдеияе; 7 - (На:порные трубы; -2-обсад-ные трубы; 2 - устье арггвзяааской скважияы; А - электродвигатели; Ь-труботровоц для тодачи .воды и peaepayafp; о асасьввающзе тр(убо1П!роаоды из резервуара; 7 - натаорные Т1ру6оп.роводы (в сеть); 5-хфиямок для ручаоого -насоса БКФ-2; 9-ось монорешьса; ./О-ттрубогцровод для охлаждения >водой иодшшшнков
