менее чем на 0,5 м выше уровня грунтовых вод. В правильно спроектированной и построенной насосной станции не должно быть ни подтеканий воды в колодец, ни вытеканий ее из него.

§ 71. ПРИЕМНЫЕ РЕЗЕРВУАРЫ КАНАЛИЗАЦИОННЫХ НАСОСНЫХ СТАНЦИЙ

Приток сточных вод к насосной станции по часам суток, как правило, неравномерный. Для обеспечения максимально возможного оптимального режима работы насосов необходимо установить в зависимости от их подачи требуемую регулирующую вместимость приемного резервуара, определяемую по совмещенному графику притока бытовых сточных вод (с учетом режима поступления сточных вод от промышленных предприятий) и откачки сточной жидкости.-

График притока бытовых сточных вод в резервуар по часам суток принимают по данным- СНиП П-32-74 в зависимости от общего коэффициента неравномерности, который определяют в соответствии с расчетным расходом воды на последнем участке подводящего коллектора перед насосной станцией.

Приток промышленных сточных вод принимают по данным технологического процесса на промышленном предприятии.

График режима работы насосов стремятся максимально- приблизить к графику притока сточной жидкости, с тем чтобы получить минимальную вместимость резервуара. Большая вместимость резервуара канализационной насосной станции неприемлема вследствие того, что поступающие сточные воды содержат значительное количество загрязнений, которые могут осаждаться в резервуаре, в результате чего сточные воды будут загнивать. Для определения подачи насосов можно воспользоваться ступенчатым или интегральным графиком, нанося на него кривые притока и откачки.

При проектировании насосных станций подачу насосов обычно принимают равной максимальному часовому притоку. Однако и в этом случае СНиП предусматривают создание минимальной приемной емкости на 5-минутный притокв час максимального притока.

На малых и средних насосных станциях для обеспечения оптимального режима работы насосов в часы минимального и среднего притока необходима установка регулирующей емкости.

В часы минимального и среднего притока подача насосов превышает приток жидкости и их приходится часто выключать и включать. Математически доказано, что для станций с однотипными насосами наибольшее число включений насоса будет наблюдаться в период, когда приток будет равен (или близок) половине подачи.

Большое число включений позволяет сократить вместимость приемного резервуара, но значительно усложняет эксплуатацию насосной станции и оказывает неблагоприятное влияние на электроаппаратуру управления насосами и на систему энергоснабжения. Поэтому частота включения насосных агрегатов в течение 1 ч допускается до трех при ручном управлении и до пяти при автоматическом управлении. Опыт эксплуатации насосных станций показывает, что при мощности электродвигателя выше 50 кВт с автоматическим управлением рекомендуется принимать не более трех включений в 1 ч. Крупные агрегаты обычно работают несколько часов без перерыва.

Анализ режима работы насосных агрегатов при ограниченном числе включений проще всего произвести графически (рис. 11.4). На оси ординат откладывают значения притока сточной жидкости и подачи насосов в процентах от суточного притока, а на оси абсцисс-время в минутах. Подачу насосов принимают равной максимальному часовому притоку - 7,5%, поэтому на графике линии притока и откачки в час максимального Притока совпадают (линия 1).




Рис.

Й7 20 -Ж 40 • SO БО%мин

11.4. Часовой режим работы насосных агрегатов

Для Построения графика подачи насосов вчасы 50%-ного (линия 2) и минимального (линия 5) притока определяют минимально допустимую вместимость резервуара в процентах от максимально часового притока. Например, при /<общ=1,8 Г=7,5%, тогда ймин=7,5 : (60 : :5)=0,63%- Полученное значение Т?мин откладывают на оси ординат и проводят пунктирные линии, параллельные оси абсцисс. Точки пересечения пунктирных линий С линиями притока соответствуют моменту напо-тнения резервуара и необходимости включения в работу насосов. Из точки пересечения пунктирной линии с линией притока (точки а) опускают перпендикуляр на ось абсцисс и из полученной точки б проводят линию бв, параллельную линии подачи насосов i, до пересечения с линией притока 2. Точка пересечения линий притока и откачки в соответствует моменту опорожнения резервуара и выключения насосав из работы.

Горизонтальный участок вг соответствует времени наполнения резервуара и интервалу времени между вьжлючением и включением насосов. При достижении разности ординат линии 2 и горизонтального участка вг, равной принятой вместимости, насосы включаются в работу - линия гд. Ломаные линии бвгдеж и икл являются графиками режима работы насосов в часы 50%-ного и минимального притока.

Из графика рис. 11.4 видно, что принятая вместимость резервуара обеспечивает допускаемую частоту включения насосных агрегатов. Принятую вместимость резервуара уточняют по требованиям СНиП к установке насосных агрегатов и трубопроводов.

Если предполагается, что в час максимального притока будут работать два насоса, то в час 50%-ного и минимального притока может работать один насос. Тогда при его подаче, равной (7,5:2)1,1=4,13% (линия 4), насос при 50%-ном притоке будет работать постоянно з



течение 1 ч (линия 5), а при минимальном притоке потребуется одно выключение в 1 ч (линия 6).

Минимальная регулирующая вместимость приемного резервуара, м, при заданном числе включений насосов в час минимального притока можетбыть определена и аналитически:

Qh.c

Qnp - минимальный часовой приток, м;

п - число включений в 1 ч; Qh.c -подача насосной станции, м.

На насосных станциях большой подачи приемным .резервуарам придают форму распределительного Канала, имеющего достаточную длину и глубину для размещения в нем всасывающих труб всех насосных агрегатов и минимального заглублейия входных воронок.

Приемный резервуар, имеющий достаточную вместимость для накопления сточной жидкости, позволяет вести откачку более равномерно, используя полную подачу насооа, несмотря на неравномерность притока сточной жидкости в течение суток. Правильно определенная вместимость приемного резервуара позволяет максимально использовать установленные насосные агрегаты и повысить КПД насосной станции.

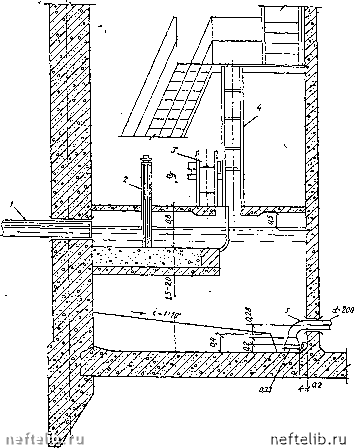

Рис. 11.5. Приемный резервуара-подводящий коллектор; 2-.шибер; J-дробилка; 4-решетка РМВ-600/800; 5-всасывающий -црубо-иравод; S - трубопровод взмучивания осадка
