также, что постоянной величиной практически является скорее Днг, чем нг- Однако для простоты принимается, что само „ г постоянно.

Принято также, что добытый газ получен лишь из нефтяной зоны. Тогда общая добыча газа Рг равна

где -

принимается одинаковым с газовой шапкой Из уравнений (1) и (2) следует

нефтенасыщение в нефтяной зоне; ее водонасыщение

" 1

QHiihi - r (1 -hi) (I-Qb)

Ух (1 - в) [r(l -14)+hi

e„i)/!i?-ry(i-e„) +

Уравнение (3) выражает зависимость между мощностью газовой шапки, давлением и нефтенасыщенностью через

функции у, С, р. Так как нефтяная зона продолжает отдавать нефть под действием энергии растворенного газа, предполагается, 2 что зависимость между и р соответствует уравнению 7.3 (1) для процесса нормального истощения энергии растворенного газа. Тогда суммарная нефтеотдача, выраженная частью порового пространства, высчитывается из уравнения

(1-Л) -(/г-/гОенг.

* Уравнения (1) и (2) не описывают непосредственно перемещения газа из нефтяной зоны в газовую шапку. В анализ можно было бы ввести различные степени перемещения, представленные произвольными частями газовой фазы или содержания газа в нефтяной зоне. Так, например, можно было бы учесть особый спучай перехода в газовую шапку лишь местной

фазы свободного газа, а также растворенной в остаточной нефти (j,)

непосредственно под разделом газ - нефть. Для этого необходимо прибавить

в правую часть уравнения (3) член (1-г) f [у qJ)-\-Sq-уд] dh.

Это значительно усложнило бы численную обработку уравнения (3) без существенного влияния на конечный результат решения, а потому исключено ЕЗ дальнейшего разбора.

2 Это допущение не строго справедливо. Точное уравнение включило бы dh/dp, а также dgjdp. Более простым и строгим приемом для определения

зависимости между и р было бы применение метода материального баланса, графического или с последовательным приближением, сочетающего уравнения (2) и (4).



Нефтяные пласты с газовыми режимами Газовый фактор дается выражением

с обозначениями из уравнения 7.3 (1),

Для особого случая, где не имеется первоначально газовой шапки \hi = 0), уравнение (3) приводится к

У(1-г)(1-з) + [(г„/«-,о„,]С

(6)1

Процессы изменения давления и расширения газовой шапки согласно уравнению (6) приведены на фиг. 123 для различных соотношений возврата газа, исходя из дан- 170 (0\ ных о проницаемости и свойствах пластовых жидкостей, принятых для вывода графиков процесса истощения энергии растворенного газа на фиг. 96 и 97.

Соответствуюпще газовые факторы и насыщение нефтяной 30 ны нанесены на график фиг. 124. Остаточное насыщение дегазированной нефтью в образовавшейся газовой

шапке кг принято 0,15.

Из фиг. 123 видно, что положение раздела газ -нефть нечувстви-

¥

<?♦


Суммарная H9(pmeomdaia от порового про-стрснства %

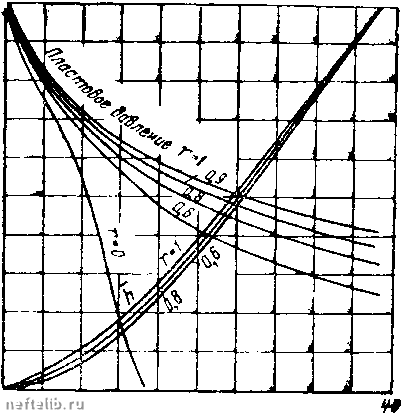

Фиг. 123. Расчетные кривые пластового давления и положения газонефтяного контакта для гипотетического газонапорного пласта с различным соотношением нагнетаемого газа и долным разделением его в пласте.

г- qacTb добытого газа, возвращаемого в газовую шапку; h - доля эффективной мощности пласта, занятая газовой шапкой; г=0 соответствует нормальному истощению пласта при режиме растворенного газа.

ВОЙ шайки по существу определяет степень дренирования нефти из верхней части пласта и добычи ее через нефтяную зону. Вследствие низкого остаточного нефтенасыщения, принятого для

тельно к соотношению закачки газа и в основном определяется суммарной нефтеотдачей. Этого и следует ожидать, так как рост или расширение газо-

1 Уравнение (6) означает, что если бы не было закачки газа в пласт (/• = 0), то не было бы и гравитационного дренирования. Этот вывод является результатом пренебрежения перемещением газа кверху и может, быть исправлен на этот эффект, если включить в числитель уравнения (6) член из сноски на предыдущей странице или эквивалентное ему выражение.



газовой шайки, отдача ,нефти из нее путем гравитационного дренирования представляет основную часть нефтедобычи по сравнению е падением насыщения в нефтяной зоне.

Согласно фиг. 123 для всех случаев возврата газа суммарная нефтеотдача имеет одно и то же значение - 38,5% порового пространства или 72% первоначального запаса нефти в пласте. Последнюю величину надлежит сравнивать с полученной выше суммарной нефтеотдачей при истощении даже до атмосферного

т 70


Сгтармя нефте оifiдат от порового прос транства,

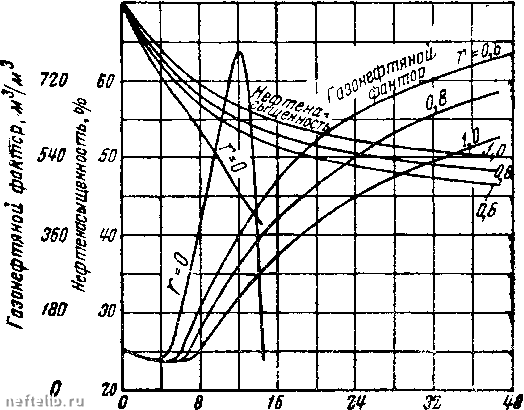

Фиг. 124. Расчетные кривые эксплуатационного газонефтяного фактора и нефтенасыщенности в продуктивной зоне в соответствии с фиг. 123.

давления в отсутствии возврата газа или гравитационного дренирования- 14,5% порового пространства или 27,1% первоначального содержания дегазированной нефти в пласте.

Высокая нефтеотдача гравитационным дренированием является прямым результатом допущения нг -0,15. Отсюда согласно уравнению (4) и графику на фиг. 123 нефтеотдача не зависит от количества возвращенного газа. Если бы пласт разрабатывался так медленно, чтобы получить полное гравитационное дренирование, с тем же содержа]йием остаточной нефти, то нефтеотдача даже без возврата газа составила бы 38,5% порового пространства. Значение нг=0,15 взято произвольно, но рассуждения показывают, что именно в силу низкого остаточного нефтенасыщения при гравитационном дренировании этот механизм обещает лотенциально высокую нефтеотдачу. В основном закачка газа служит для поддержания давления в пласте, удлинения периода фонтанирования и обеспечения высокой производительности скважин.
