Таблица 12

Подсчет суммарной нефтеотдачи и максимального газонефтяного фактора в месторождениях с режимом растворенного газа

и нефтями различной вязкости

Z 6 8 W

Вязиость дегазированное нети, сантипуазы

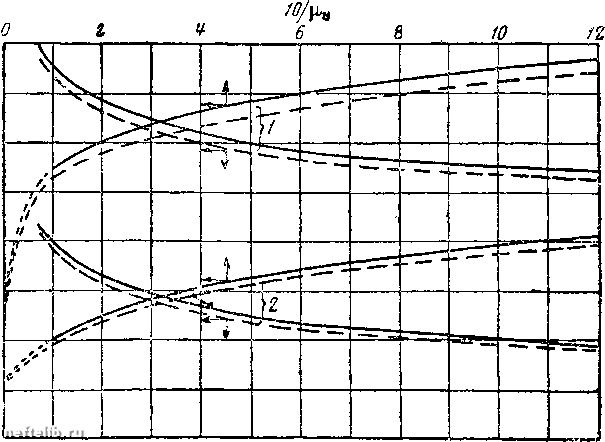

Фиг. 99. Вычисленная суммарная нефтеотдача, выраженная количеством дегазированной нефти и иасыщемности пласта свободным газом, для гипотетических пластов с режимом растворенного газа в зависимости от вязкости

дегазированной нефти.

Сплошные кривые - суммарные нефтеотдачи при истощении пласта до атмосферного давления. Прерывистые линии - до 7 ат. 1 - суммарное насыщение свободным газом; 2 - количество дегазированной нефти.

очень велико. Изменение в конечном насыщении свободным газом грубо параллельно изменению добычи товарной нефти.

Влияние растворимости газа можно рассматривать аналогичным эффекту вязкости сырой нефти. Для получения более реальной оценки роли растворимости газа необходимо принять во внимание, что расширение сырой нефти, считая от атмосферных условий, и коэффициент усадки возрастают вместе с количеством газа в растворе (фиг. 30). В первом приближении усадку можно принять пропорциональной растворимости газа.

то то

3960 3600

ЗШ

t76,8

163, г

1гг,ч

то 108,8 I ZSlob 95Л 1160 -81,6

Щ;Ч800 I

im I

iOBO

68,0

Щ8 17,1

/3,6

7 8 9 10 If /1 13 Ш 15 16 17 m С(/-1ишриай иефтпеотдаца. от поробого пространства. /о

Фиг. 100. Расчетные кривые давления и газонефтяного фактора цля гипотетических пластов с режимом растворенного газа, из которых добывается нефть с различной растворимостью газа, усадкой и вязкостью.

кривые /, , /Я, IV относятся к значениям растворимости и усадки, представленным соответственно в первых четырех рядах табл. 13. 1 - пластовые давления;-газочефтяные факторы.

Результаты вычислений, где принятая растворимость менялась в соответствии с изменением усадки, а также без нее, нанесены на фиг. 100.

Дебиты, выраженные кривыми на фиг. 100, суммированы в табл. 13 вместе с результатами двух дополнительных вычислений, помещенных в последние два ряда. Сравнение первого и второго рядов таблицы вновь указывает на непосредственное влияние изменений вязкости сырой нефти на нефтеотдачу, аналогичное указанному в табл. 12, но для большей общей растворимости газа и усадки нефти.

Во всех расчетах настоящего раздела физические параметры изменялись однородно по всему интервалу давления с постоянным коэффициентом соответствующим граничному значению, указанному в таблицах.

Таблица 13

Подсчет влияния растворимости газа и усадки на суммарную нефтеотдачу в месторождениях с режимом растворенного газа

Эффект изменения растворимости виден из сравнения третьего и пятого рядов табл. 13. Как и следует ожидать, суммарная добыча увеличивается с ростом количества растворенного газа. Увеличение нефтеотдачи, вызванное удвоением растворимости, равно лишь 3% порового пространства. При изменении усадки изменение суммарной нефтеотдачи значительно сильнее, как показывают данные второго и пятого рядов таблицы.

Результирующий эффект от одновременного изменения растворимости и усадки виден из сравнения второго, третьего и четвертого рядов; они показывают равновесие между тенденцией к большей нефтеотдаче с ростом растворимости газа, а при уменьшении усадки - к снижению нефтеотдачи. При этом последний фактор определенно преобладает. Именно по этой причине ряды второй, третий и четвертый показывают ненормальное снижение нефтеотдачи при увеличении растворимости газа. Контролирующая роль усадки нефти подчеркнута в шестом ряду, где была произвольно допущена нулевая усадка. Для этого исключительного случая нефтеотдача, выраженная в долях порового пространства или первоначального запаса нефти в пласте, выше, чем во всех других случаях, хотя возникшее насыщение свободным газом фактически меньше по сравнению с другими показателями, за исключением занесенного в четвертый ряд. Если бы нефть не подвергалась усадке, все насыщение пласта свободным газом создавалось бы вытеснением нефти. Если усадка велика, она стремится создать депрессионную воронку и ускорить темп истощения энергии газа в добавление к нормально возникающему благодаря отбору нефти.

В обоих случаях, указанных в табл. 13 для усадки 61,6% (первый и второй ряды), насыщение свободным газом может быть создано простым выделением газа из раствора и охлаждением до обычной температуры без какого-либо вытеснения нефти.
