Для физической системы с постоянными, принятыми в параграфе 8.4, а именно: /с = 4,5-10-5 на 1 ат, / = 0,25; -•

0,5 сантипуаза и А: = 100 миллидарси, ?=1, на фиг. 144 получается 67,45 дней. Для кривой I значение ординаты 1 соответствует 11 м/сутки/м при 1 ат перепада давления. Для кривой значение J для выражения в фигурных скобках с теми же физическими постоянными дает расход 50,4 м/сутки/м пласта для падения давления у Г/ (3620 м) = 0,068 ат/сутки. При изменении основных физических постоянных эти масштабные коэффициенты пропорционально меняются.

Уравнение (5) применимо также, если определить расход /2 (О у внешней границы водоносного резервуара Ге, а плотность или давление /1 (/) у границы вода - нефть Г/. Для особого случая* когда водоносный резервуар имеет конечную протяженность и замкнут, /2(0 = О* и fi{t) имеет постоянное значение у/, уравне-(5) приводится к виду:

где У1 -допуш.енное начальное равномерное распределение плотности. Падение давления у замкнутой границы резервуара будет

в обозначении уравнения (15) и с Хл -корнем от уравнения

l (XnQ) Jo (Хп) - Ji (XnQ) Vo (Xn) = 0. (21)

Объемный расход на единицу мои;ности у г/ легко вывести из уравнения (19) как

--р у/7х,)-7Чх„) •

Падение давления у замкнутой границы, а также внутри водоносного резервуара изображено на фиг. 145 при г/г/ =6,3, Ординаты на фиг. 145 представляют отношения избытка давления над постоянным граничным (Г/) давлением к общему начальному падению давления р -/?/, где видно, что заметное падение давления у замкнутой границы указано лишь для кривых с / > 3,43. Изменение расхода при истечении во времени показано на фиг. 146 для различных значений n/rf. Для удобства ординаты на фиг. 146 были выбраны пропорционально

* Если наблюдается поступление заметного количества поверхностных вод в подземные резервуары, обобщенное уравнение (5) можно применять hit)* имеющим значение, соответствующее этому притоку извне.

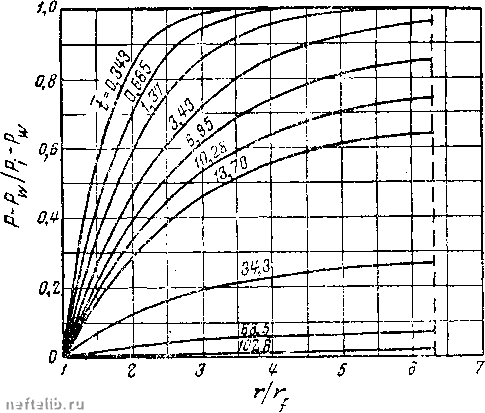

Фиг. 145. Расчетные кривые переходного состояния снижения давления в конечном замкнутом водоносном резервуаре, на внутренней границе которого внезапно прикладывается постоянное

давление р.

р - р избыточное давление при

Pi- Pw ~~ обЩ начальный перепад давления * Все обозначения взяты из фиг. 143.


UW iW fyIO

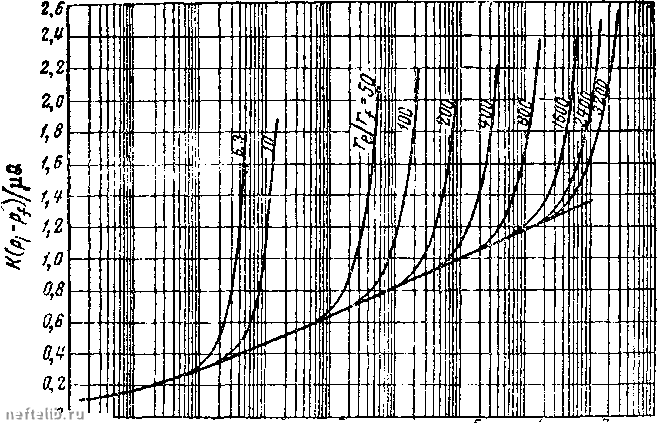

Фиг. 146, Расчетные кривые изменения расхода при истечении Q в зависимости от безразмерного времени /, для конечного замкнутого водяного резервуара, на внутренней границе которого внезапно прикладывается постоянное давление Ру.



величине, обратной Q, т. е. к {Pi-Pf)l/iQ, или V4 , помноженная на величину, обратную бесконечному ряду уравнения (22). Как и следует ожидать, кривые для различных г/Г/ вначале совпадают, но затем отходят от общей огибающей, когда начинает ощущаться эффект конечного радиуса замкнутой системы •и peSiKo падает расход. Огибающая кривая выражает падение расхода из водоносного резервуара бесконечной протяженности и эквивалентна V2 F(t), где / - функция, представленная на


1 I I ИНН. I mum i i iniiii inmiii i i ninii , i i tmiii i i ihiih i i nuii! i i Mim; i i liiim

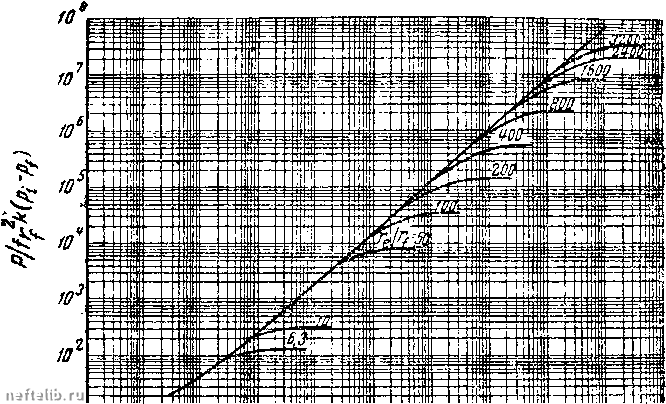

Фиг. 147. Расчетные кривые изменения величины суммарного

притока воды Р в зависимости от безразмерного времени / для конечного замкнутого водяного резервуара, на внутренней границе которого внезапно прикладывается постоянное давление р,

фиг. 137. Суммарная нефтеотдача Р, выраженная интегралом

уравнения (22) или безразмерным членом P/fffK (pi-/?/), приведена на фиг. 147 по отношению ко времени для различных

значений г/г/. Полученные кривые совпадают при малом / и расходятся, когда конечный характер замкнутой системы начинает ограничивать упругие свойства системы. Возникающие ас-

симптотические пределы даются выражением jr[(r/r) - 1] в единицах ординат на фиг. 147. Огибающая кривая, которая дает ограничительное поведение водоносного резервуара бесконечной протяженности, тождественна кривой для 2:G(7), где G - функция из фиг. 138.

8.7. Нерадиальные водонапорные системы. Аналитические разработки, рассмотренные в последних параграфах, основываются на допущении полной радиальной симметрии водоносного резервуара. Они служат для выявления общих черт водонапорного режима и связанного с ним расхода воды. Проведен-
