чего компонента. Критическое давление обычно возрастает до более ВЫСОЦКОГО максимума по сравнению с максимумом давления любого из двух чистых компонентов по мере того, как их кониентрация подвышается от нуля.

На фиг. 16 дано обобщенное графическое представление критических давлений и температур для бинарных смесей низкомолекулярных углеводородов парафинового ряда, где видно, что превышение максимального критического давления над маиси-

0,10 0,Ш) 0.60 0,80 1, МолярнаяjppQHuu9 н- пен та на.

Фиг. 14. Диаграмма удельного веса для состава смесей пропан - я-пентан у газа при точке конденсации и жидкости при точке парообразования (температура в °С).

I-жидкость в точке парообразования; 2 -критическая траектория; 3 - газ в точке конденсации.

«о

/3,0 3J5

I 3,25

f 1/8,8

I 65,6 318

5 85 I

0 01 0Л 0,3 0, Весодйя (рраиция

Ц 0,5 Q.b 0.7 метана

Фиг. 15. Влияние состава систем „метан - я-бутан" на давление, температуру и удельный объем в критическом состоянии и точках максимальной температуры и максимального давления.

1 - объем при крикондентерме; 2 - критический объем; 3 - объем при максимальном давлении; i - максимум давления; 5 - критическое давление; б -критическая температура; 7 -температура при максимальном давлении; S-давление крикондентер-ма; 9 -температура крикондентерма.

мумом давления любого из обоих чистых компонентов возрастает по мере того, как оба компонента становятся разнородными. Характер «критической траектории» ясно показывает, что при изменении состава смеси с сопутствующим ему переходом от одной стороны максимума к другой ретроградное поведение в критической области меняется от изменения, соответствующего диаграмме на фиг. 8, а, до изменения по фиг. 8, с или же наоборот.

На фиг. 17 дан епособ прослеживания за влиянием изменения состава бинарной системы на граничные свойства, а также изменения давления или температуры в бинарной системе неиз-

1менного состава на индивидуальные фазы. На диаграмме приведена зависимость между давлением точки парообразования

Температура,

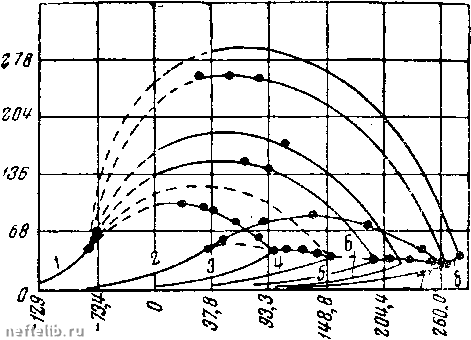

Фиг. 16. Критические траектории для ряда бинарных

углеводородных систем.

1-метан; 2 -этан; 5 -пропан; 4? -и-бутан; 5-«.пентан; б -«-гексан; 7 -«-гептан; 5-циклогексан.

p. t

\Z "0 0,3 0,4 a,i ••0,5 0,7" 0,8 Молярная доля менее летучего момпонента.

Фиг. 17. Фазовая диаграмма зависимости „давление - состав* с граничными кривыми для бинарной системы.

i -жидкость; 2 -точка парообразования; 5--двухфазная область 4-точка

конденсации; S-газ.

И точяси коНденсации и составом смеси при неизменной температуре. Конечные точки отрезков постоянного давления на этих кривых представляют составы сосуществующих газовой и жидкой

фаз К Когда бинарная система, определяемая составом По, находится в точке конденсации D, жидкая фаза, конденсирующаяся при увеличении давления, имеет состав Пжо. При давлении, например, Ри промежуточном для точки парообразования и точки конденсации и для первоначального состава смеси, содержание газовой фазы дается как Пгг, а содержание жидкой фазы как nt • Оба содержания ниже соответствующих значений на точке конденсации. Наконец, когда достигнута точка кипения В, лсидкость обладает концентрацией Пжу а газ (последние следы) - . Эта последовательность изменений состава

с повышением давления означает, что газовая и жидкая фазы обогащаются более летучим компонентом при переходе ст точки конденсации к точке парообразования.

Молено легко представить влияние изменения общего состава, если вообразить, что точка конденсации или точка парообразования D или В скользит вдоль своей кривой. Тогда, как и следует ожидать, концентрация п менее летучего компонента возрастает во всей системе в целом и в обеих фазах. По мере того как резко увеличивается концентрация любого из компонентов по сравнению с другим, разрыв в составе обеих фаз стремится к уменьшению. Отметим, что из диаграммы фиг. 17 можно легко определить относительное количество газовой и жидкой фаз. Простым примером покажем, что молярная доля всей системы в жидкой фазе при давлении Pi выражена

"ж i - "г i

Аналогично молярная доля в газовой фазе

так что

91 ij

На фиг, 18 приведено влияние состава смеси на концентрацию отдельно газовой и жидкой фаз изобарической диаграммой зависимости «температура-концентрация». На этой фигуре переменная концентрация относится к (менее летучему KCtMno-ненту. Здесь концентрации сосуществующих газовой и жидкой фаз также даны посредством конечных точек; на кривых точки конденсации и точки парообразования по отрезкам постоянной температуры видно, что с повышением температуры и испаре-нием системы газовая и жидкая фазы обогащаются менее летучим компонентом.

То же справедливо для пересечения кривых точек конденсации и точек парообразования на диаграммах зависимости р - Г (фиг. 13).
