1 Под «первичным», или ранним, этапом нефтедобычи надо понимать период, который начинается с открытия месторождения и продолжается до тех пор, пока первоначальные источники пластовой энергии одни не в состоянии поддерживать промышленно выгодных дебитов нефти.

2 Применялся также термин «репрессия». Теперь этот термин обычно применяется для закачки газа в пласт, в основном истощенный первичной эксплуатацией, т. е. к «вторичной эксплуатации». Кроме того, в противоположность операции по «поддержанию давления» эксплуатация месторождения без нагнетания жидкостей часто описывается чач нефтеотдача при «истощении давления».

марная нефтедобыча представляют отправную точку для неограниченного отбора нефти и убывающего дебита пласта.

Эквивалент времени легко рассчитать из дебитов в течение периода контроля за отбором нефти. Последующий процесс эксплуатации месторождения во времени можно подсчитать таким же методом, что и для пласта, дающего нефть бесконтрольно с самого начала разработки. Описанный метод можно применить также для установления изменения, со временем, давления и дебита в пластах, подвергающихся закачке газа.

Для определения зависимости «давление - нефтеотдача» при поддержании давления .можно ввести в уравнение (3) или (5) время, чтобы получить кривые падения давления и дебитов IB зависимости от времени, аналогично фиг, ПО. Этот метод может иметь осо-бое значение при оценке в проектировании закачки газа в пласты.

7.7. Закачка газа в пласты с газовой энергией; поддержание давления. Изучение подземных резервуаров с газовой энергией можно обобщить еще дальше для случая обратной закачки газа в продуктивный пласт на раннем этапе нефтедобычи \ Вновь вводится допущение, что можно пренебречь влиянием силы тяжести. Предполагается, что нагнетаемый газ распределяется и проникает равномерно по всему пласту, если в кем нет первоначально газовой шпанки, и в конце концов рассеивается по всей нефтяной зоне, даже если его закачивают непосредственно в налегающую газовую шапку. Закачку нагнетаемого газа можно представить себе как частичное или полное замещение отбираемого газа из пласта, связанного с добычей нефти.

Закачка газа в нефтяной подземный резервуар на раннем этапе добычи нефти обычно называется «поддержанием давления в пласте» нагнетанием газа .

Непосредственный возврат всего или части отобранного газа из пласта приводит к задержке падения пластового давления. Если в пласт нагнетается достаточно газа, то падение давления полностью приостанавливается и оно поддерживается на данном значении. Само по себе поддержание давления важно как средство продлить фонтанный период эксплуатационных скважин и поддержать их высокую производительность. Положительные стороны поддержания давления имеют большое значение. Когда поддержание давления предохраняет кривую зависимости

«давление - конечная нефтеотдача» от выполаживания так, что> Суммарная нефтеотдача )В013растает, процесс поддержания давления может быть оценен проще. Здесь рассматривается именно эта сторона проблемы.

Закачка выражается долей г--отобранного при эксплуатации и возвращенного обратно в пласт газа. Ооновное дифференциальное уравнение, аналогичное выведенному в параграфе 7.5., имеет единственное отличие, что Qr/Qu из уравнения 7.5 (3) заменено

= (5 + ау.)(1-г).

Уравнение для dqldp тогда определится из выражения

fr V a J

где обозначения приняты из уравнения 7.5(4).

Используя сплошную кривую (pig) на фиг. 94 и кривые на фиг. 95 и 81, а также долуская Н = Оу т. е. отсутствие первоначальной газовой шапки, получаем на фиг. 111 подсчитанное давление и газовый фактор для нескольких значений г. Кривые для г - О соответствуют фиг. 97. Соотношения отобранных газа и нефти подсчитаны согласно уравнению 7.5 (3).

Когда большая часть отобранного газа возвращается в подземный резервуар, падение давления замедляется, а нефтеотдача возрастает. Одновременно растут газовые факторы до повышенных максимальных значений.

На практике нецелесообразно продолжать эти операции при исключительно высоких газовых факторах. Поэтому значение г или количество возвращаемого газа должно изменяться, когда превышен экономический предел.

Фиг. 111 показывает, что для предела 3600 м/м необходимо изменить или закончить операции по обратной закачке газа, после добычи, составляющей 18,2% порового пространства, и падения давления до 93 ат. Если закачку газа прекратить полностью, то давление и газовый фактор соответствуют пунктирным кривым. Давление начинает круто падать, а газовый фактор снизится очень быстро после некоторого дальнейшего своего роста. При 7 ат истощения конечный дебит составит 19,3% порового пространства, а при атмосферном давлении19,6%. Если Же закачка продолжается с уменьшенным расходом в 80% воз-

врата от добычи газа \ то последующий процесс нефтеотдачи соответствует оплошным отрезкам кривых {IV).

Газовый фактор продолжает возрастать до 5960 м/м даже при полностью прекращенной закачке газа, но падение пластового давления проИсходит более постепенно. Суммарная нефтеотдача при 7 ат истощения составит 22,7% порового простран-

5760 217,6

sm 204,0

S0*f0 ЩЦ>

Ша 1768

Ъ ¥320% Щ2

\ 3950% 1ЩВ

I ЗбООЩ 136 1 3240 fZZ¥ -2880 Щв

% U20% S5l2

тоЩ, 816

то то wm

68,0

f3j6

о Z ¥ 6 в

10 1Z 1¥ 16 18 Z0 ZZ Z0- Z6 С1/ммарная HeipmeomOaQd от породого пространства J /о

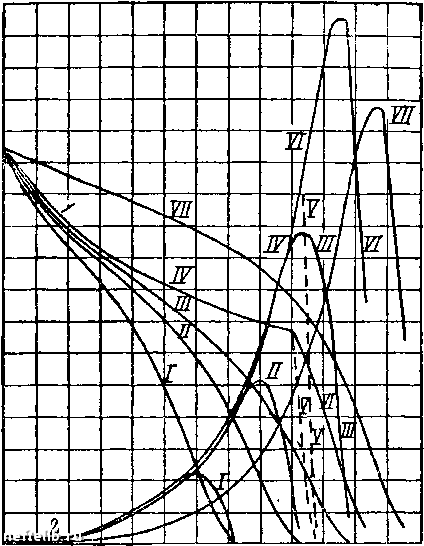

Фиг. 111. Расчетные кривые давления и газонефтяного фактора лля гипотетического пласта с режимом растворенного газа, при различном количестве нагнетаемого газа в пласт, без разделения газа в последнем.

кривые /-г (часть добытого газа, возвращаемая обратно в пласт) =0. Кривые -г=0,6. Кривые /-г=0.8. Кривые IV-r=\, вплоть до газ вых фактороь - 3600 лЗ/>/3. кривые F-продолжение кривых IV - дляг=0. Кривые I -продолжение к[ ивьх IV- для г=0,8. Кривые г=0,8 при качальной газовой шапке с мошностью, рав1 ой полови: е мощности

нефтяной зоны. Газонефтяные факторы для кривой VII составляют п ловиу рассчитан!.ой величины. Физические характеристики пласта соответствуют фиг. 96; 1 - пластовые давления;

2 - газонефтяные факторы.

ства. В табл. 17 приведены вычисленные результаты общей нефтеотдачи при различной степени возврата газа обратно в пласт.

Согласно табл. 17 для непрерывного возврата газа при / ~ 0,8, а также возврата газа, который прекращается при / = 0,8, после первоначальной 100% закачки вычисленное уве-

1 Когда газ нагнетается с циркулирующим газовым фактором г, уравнение (2) справедливо, если вместо rR подставлено г.
