I I I I и I

±:±±:±::: ttt: •. •. * Минеральный. ------- НИМИ I:::::: ±:±±:Jf;; gyVT? v

0,8-1M

Торф

Рис. 15.4. Устройство лежневой дороги

Рис. 15.6. Разработка траншей экскаватором с салазок

Земляные работы

талый грунт

мерзлый грунт

Взрывом

Со щитод

Бульдозером и экскадато-ром

Как на равнине I В обычном грунтА

На салазках -*" Экскаватором

На понтоне

Землесосом

Рис. 15.5. Схема земляных работ

чтобы давление на болото от салазок и экскаватора было .меньше допусти.мого. Салазки тросом 5, проложенным через болото перед началом работы, соединяют с одним (двумя) трактором 4. По мере разработки траншеи по указанию экскаваторщика трактор постепенно протаскивает салазки. Между машинистом экскаватора и машинистом лебедки или трактористом должна быть налажена четкая связь.

Рассматриваемый вариант схемы может применяться при ведении работ на болотах всех типов.

Если траншею разрабатывают экскаватором, установленным на понтоне (рис. 15.7), свободно плавающем в заполненной водой траншее, то сначала у края болота разрабатывают котлован, который должен быть таких размеров, чтобы в него .можно было спустить в воду понтон. Затем на понтоне 2 устанавливают и надежно закрепляют экскаватор S, оборудованный драглайном. Экскаватор вынимает грунт впереди понтона, перемещающегося по траншее / с помощью якорей 4. Особое внимание перед началом работ должно быть уделено расчету устойчивости экскаватора на понтоне.

Сварка трубопровода в нитку, изоляция и укладка выполняются по различным технологическим схемам для замерзшего и талого состоя ния болота. При замерзшем

/ 2 3

Рис. 15.7. Разработка грунта экскаватором на понтоне




болоте, когда становится возможным движение по нему механизированных колонн, технология строительства ничем не отличается от технологии на равнинной местности. Структурная схема этих операций на талом болоте приведена на рис. 15.8.

Сварка из изолированных и неизолированных труб и секций выполняется так же, как и в нормальных условиях.

сварка, изоляция и укладка трубоправода


Сварка mpySonpoSoga

Сварка из неизолированных тру5 и секций

Сварка из изолированных труб и секций

Изоляция стыков труб

Изоляция трубопровода

Изоляция ло o6divhou технологии

Изоляция и футеровка труб

Изоляция с одновременной укладкой трубопровода

Протаскивание трубопровода полной длины

Укладка трубо-лровода небаллас тированного

Протаскивание с наращиванием секций

Уклодка методом сплава

Укладка утяте-ленноео или бетонированного трубопровода

Полной длины


Сплавом с од

повременной

изоляцией

Трубоукладчиками

По роликовому пути

Рис. 15.8. Структурная схема сварки, изоляции и укладки

Укладка является наиболее разветвленной технологической операцией и может выполняться по одному из приведенных на рис. 15.8 вариантов. Укладка может производиться как оснащенного балластом трубопровода (для газопроводов), так и небалластированного.

Протаскивание подготовленного трубопровода осуществляется следующим образом.

На берегу полностью подготовленный к укладке трубопровод, длина которого на 30-40 м и больше ширины болота, размещается в створе перехода на спусковой дорожке (водной, ледовой, роликовой, рельсовой) или на спланированной грунтовой полосе. Протаскивание производится с помощью тягового троса, заранее проложенного в подготовленной в болоте траншее. Укладка протаскиванием целесообразна в тех случаях, когда проезд кранов-трубоукладчиков по поверхности болота невозможен, а балластировка труб не требуется (например, на нефтепроводе) или сделана на берегу (например, газопровод с навешеннььми на трубы кольцевыми грузами или бетонированными трубами). При отрицательной плавучести трубопровод сразу протаскивается по дну, а при положительной внутрь трубы залпвают воду, и трубопровод опускается на дно.

Протаскивание с наращиванием секций отличается от предыдущего варианта те.м, что оно осуществляется постепенно, после наращивания каждой секции длшюй 100-200 м.

Укладка методом сплава (рис. 15.9) имеет несколько разновидностей, но суть всех одинакова: трубопровод выводят

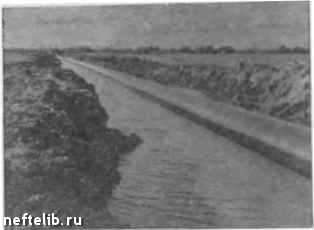

Рис 15.9. Укладка трубопровода сплавом



в траншею на нлаву, перемещая его с берега. Различны только способы спуска труб с берега в траншею (см. схему рис. 15.9).

Общая длина сплавляемого трубопровода, как показывает опыт, может достигать нескольких километров. Этот метод очень эффективен на труднопроходимых болотах при условии, что траншея подготовлена заранее, например, в зимнее время одноковшовым экскаватором. Поскольку трубопровод перемещается по поверхности воды, то сила толкания невелика и достаточно для этой пели одного тягача или трубоукладчика.

Укладка трубопровода методом сплава с опор имеет две разновидности. Трубопровод, полностью подготовленный к укладке (обязательно защищенный футеровкой или бетонированный), спускают в трапптею по роликовому пути или в подвешенном состоянии на троллеях трубоукладчиками. В первом слу-

3)н г.

2 I ~ болото-" -3 4<

Болото - / 4

3 10 9

Тр, 7

3 10 9 8 7

Рис. 15.10. Схемы укладки сплавом;

/ - траншея: 2 - трубопровод: 3 - изоляционная машина; < -очистная машина; 5 - секция труб; 6 - трактор-тягач; Г,, Гг - трубоукладчики; 7, 8, 9, /О - роликовые опоры; Три Тр2 - тракторы

час требуется строительство специального роликового или узкоколейного пути, во втором случае-нспользование нескольких трубоукладчиков.

вкладка трубопровода сплавом с одновременной изоляцией осуществляется с помощью трубоукладчиков (рис. 15.10, а) и роликовых опор (рис. 15.10,6). Трубопровод укладывают в траншею, заполненную водой, с одновременным нанесением на трубы изоляционного покрытия. Этот способ получил название способа непрерывного сплава. Укладка выполняется в следующем порядке:

сваривают плети труб длиной по 120-150 м. Общая длина их должна превышать ширину пересекаемого болота;

очищают и изолируют при помощи очистной и изоляционной машин первую плеть - головную (80-90 м) и спускают ее с берега в траншею;

к головной плети приваривают следующую плеть, очищают, изолируют ее и спускают в трапшею, одновременно протаскивая первую дальше по траншее. Таким образом может быть спущен в траншею трубопровод любой длины. Изоляция при этом ПС имеет разрыва. В зависимости от способов ее нанесения технология производства работ может несколько видоизменяться.

§ 15.2. ЗАКРЕПЛЕНИЕ ТРУБ ОТ ВСПЛЫТИЯ

Закрепляют в основном трубы, имеющие положительную и нулевую плавучесть. Иногда закрепляют трубы с отрицательной плавучестью. Это делается только в том случае, когда возможно образование на каком-либо участке газовых пузырей или требуется обеспечить пригрузку труб для предотвращения выпучивания под воздействием продольных сил. Трубопровод закрепляют путем утяжеления его или с помощью анкеров.

Утяжеление трубопровода осуществляют железобетонными грузами, бетонированием труб, грунто.м.

Навеска грузов выполняется трубоукладчиками с лежневой дороги; кранами с салазок или с понтона. Рассмотрим эти операции более подробно.

Для перемещения трубоукладчика вдоль траншеи при слабой несущей способности болота часто отсыпают песчаную дорогу или делают ее из бревен (лежневая дорога).

При навеске грузов краном с салазок (рис. 15.11, а) на последних устраивают площадку и устанавливают на нее автокран 4. Вдоль траншеи салазки 3 протаскивают тракторами / или лебедками с помощью троса 6. После навески на трубопровод 5 грузов, находившихся на грузовой площадке, салазки возвращаются к месту погрузки 2. Таким образом, работа осуществляется челночным способом. Челночный способ развозки и навески грузов целесообразен при ширине болот
