определяются величиной пластового давления. Поэтому дебиты газовых скважин при равномерном размещении скважин бывают больше, чем при других системах размещения (при прочих равных условиях и отмеченном ограничении). Это означает, что и необходимое число скважин для разработки месторождения оказывается минимальным. При равномерной сетке размещения давления на устьях скважин близки между собой и падают медленнее, чем при других схемах размещения скважин. Следовательно, при равномерном размещении скважин месторождение может дольше разрабатываться без дожимной компрессорной станции, а потребная мощность ее возрастает во времени более медленно. При рассматриваемой схеме размещения скважин увеличиваются продолжительность и эффективность работы установок низкотемпературной сепарации газа, отодвигается необходимость ввода установок искусственного холода и т. д. Вместе с тем при равномерном размещении скважин увеличивается протяженность газосборных сетей и промысловых коммуникаций.

На основе проведенных исследований Б. М. Минский делает следующий вывод относительно равномерной сетки размещения скважин на площади газоносности. Пусть на месторождении прямоугольной формы и однородном по коллекторским свойствам рассматриваются системы размещения скважин соответственно показанному на рис. 21. В этом случав увеличение числа скважин в равномерной сетке приводит к уменьшению коэффициента фильтрационного сопротивления А в уравнении притока газа к скважине. Коэффициент фильтрационного сопротивления .8 практически не зависит от числа скважин. Следовательно, один и тот же дебит скважин схемы в (см. рис. 21) будет получаться при меньшей величине депрессии на пласт, чем в схемах в и б. При этом все скважины схемы в находятся в одинаковых условиях, т. е. при сделанном допущении об однородности пласта по коллекторским свойствам эксплуатируются при одинаковых дебитах.

Естественно, что увеличение числа скважин при сохранении их дебитов приводит к более быстрому истощению газовой залежи.

Итак, увеличение числа скважин на газовом месторождении приводит к непрерывному увеличению отбора газа из месторождения.

Постоянное число скважин может обеспечивать постоянный отбор газа из месторождения лишь при увеличении в скважинах депрессии на пласт (в связи с расходом упругой энергии в процессе разработки

-1-I-го о I о I „ I

- I - - г

I о I о i .

j i

Рис. 21, Схема уплотнения сетки скважин

газовых месторождений). Сделанные здесь выводы не касаются случаев резкого изменения геометрии фильтрационных потоков при увеличении числа скважин на площади газоносности.

В последнее время считается, что при равномерном размещении скважин в условиях водонапорного режима будут интенсивнее обводняться скважины и месторождение. (К вопросу о равномерном размещении скважин при возможном проявлении водонапорного режима мы вернемся позже.)

С точки зрения теории разработки месторождений природных газов, рассматриваемая схема размещения скважин наиболее проста. Расчетные методы определения показателей эксплуатации для данной схемы также наиболее просты и более разработаны.

2. Размещение скважин в виде цепочки впервые было рекомендовано Б. Б. Лапуком, В. П. Савченко, А. Л. Козловым и осуществлено

Н. В. Черским на Султангу-ловском газовом месторождении (Оренбургская область) в 1947 г. Необходимость размещения скважин цепочкой было вызвано здесь тем, что Султангу-ловская структура сильно вытянута в плане. Размещение скважин в виде цепочки использовано также при создании и эксплуатации Гатчинского подземного газохранилища (под Ленинградом) [75]. Такая же схема размещения скважин рекомендована в первоначальном проекте разработки месторождения Вуктыл (Коми АССР) и т. д.

Размещение скважин в виде кольцевых батарей или цепочек можно использовать при проектировании системы разработки газоконденсатных месторождений с поддержанием пластового давления путем закачки сухого газа или воды [26, 46, 66] (см. главу X).

В отдельных слзаях система сбора газа может определять выбор размещения скважин в виде батареи (батарей). Такое размещение скважин можно применять при глушении аварийно фонтанирующей скважины и т. д.

При проектировании уникального газового месторождения Медвежье (Тюменская область) рассматривался вариант разработки системами батарей скважин, расположенных по длинной оси месторождения. Рассмотрение этого варианта было вызвано особенностями температурного режима системы пласт-скважины-газосборные сети, т. е. стремлением к безгидратной эксплуатации месторождения. Устья скважин образуют батарею небольшого радиуса. Тогда шлейфы имеют минимальную длину и для них характерны малые изменения температуры при подаче газа к групповым пунктам сбора и обработки газа. Применение наклонного бурения может

Рис. 22. К возможности сведения равномерной сетки размещения скважин к системе размещения в виде батарей

создать возможность осуществления практически любой системы размещения скважин на площади газоносности (при значительных глубинах залегания залежи), которая учитывала бы особенности сбора и обработки газа.

Системы размещения скважин по равномерной треугольной сетке могут быть сведены к системе размещения в виде батарей скважин (рис. 22) и наоборот. Следовательно, методы расчета, используемые

с к о е

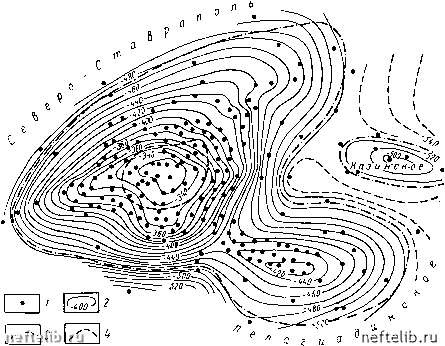

Рис. 23. Структурная карта но кровле хадумского горизонта Северо-Ставро-

польского-Пелагиадинского и Казинского газовых месторождений:

1 - эксплуатационные и разведочные скважины; г - изогипса по кровле хадумского продуктивного горизонта; З - внешний контур газоносности; 4 - проекция контура газоносности зеленой свиты

ДЛЯ ОДНОЙ сетки размещения скважин, могут оказаться полезными для другой.

При размещении скважин в виде кольцевых батарей или цепочек быстрее (чем при равномерном размещении) падают забойные и устьевые давления и дебиты скважин раньше требуется ввод дополнительных скважин для разработки месторождения. Газосборные системы и промысловые коммуникации при рассматриваемой системе размещения отличаются компактностью. Выше отмечалось,

В более поздний период разработки.
