дебитов воды по формуле (7) определяются соответствующие им значения средних пластовых давлений по месторождениям. Если окажется, что вычисленные значения пластовых давлений равны (или очень близки) давлениям, заданным [согласно уравнению (8)] на электроинтеграторе, то это будет критерием получения решения задачи, причем единственного. Если же вычисленные значения давлений будут больше заданных при моделировании, это покажет, что заданные давления занижены против истинных, и в следующем приближении их необходимо увеличить (на графиках зависимости р = = р (t) - «приподнять»). Если вычисленные значения давлений окажутся ниже заданных, то в следующем приближении задаваемые давления требуется «опустить» на соответствующих временных шагах.

Следует отметить, что при неоднородном по коллекторским свойствам и тектоническому строению пласте, наличии крупных и близко расположенных месторождений рассмотрение газовых месторождений в виде укрупненных скважин люжет дать искаженные значения интересующих нас параметров. Поэтому рекомендуется узловые точки, аппроксимирующие контур месторождения, «развязывать»

через высокоолшые сопротивления

3, 40] В результате этого в про-

цессе решения задачи будут получаться дифференцированные значения давлений вдоль контуров месторождений. Степень дифференциации будет зависеть от параметров и строения водоносного пласта и интерференции с соседними месторождениями. В связи с предлагаемым «развязыванием» узловых точек средние давления р* (соответствующие р) можно определять как среднеарифметические из значений давлений, замеренных в узловых точках, аппроксимирующих контур соответствующего месторождения.

Примеры конкретной реализации описанной методики слишком громоздки для воспроизведения, с ними можно ознакомиться по работам [3, 40]. Здесь отметим лишь следующее. По изложенной методике на электроинтеграторе ЭИ-С были выполнены прогнозные расчеты для девяти газоконденсатных месторождений Краснодарского края, приуроченных к водонапорной системе нижнемеловых отложений Западного Предкавказья. Расчеты проводились для темпов отборов газа из аалежей в 2,5 и 9% от запасов. Результаты этих расчетов использованы при решении задачи рационального распределения отбора газа из Краснодарской провинции по отдельным месторождениям, что отражено в комплексном проекте доразработки газоконденсатных месторождений Кубани [1965 г.]. Рассмотренный порядок расчетов положен в основу методики уточнения параметров водоносного пласта по данным истории разработки группы месторождений (см. § 7 главы ХП).

1 В частности, при осуществлении «развязывания» удается использовать в расчетах принцип оптимальности протекания электрических процессов в электрических сетках. Это обстоятельство использовано в работе [22] для нахождения рациональной системы разработки месторождений природных газов.



§ 3. Методика расчетов на ЭВМ продвижения воды при разработке группы взаимодействующих месторождений

В предыдущем параграфе рассмотрена методика решения на электрпче-ских моделях задачи разработки группы месторождений природных газов, приуроченных к единой пластовой водонапорной системе. Современные электронные вычислительные машины позволяют находить решение подобных задач с использованием численных методов [40].

Неустановившаяся фильтрация воды в неоднородном по коллекторским свойствам водоносном пласте описывается следующим дифференциальным уравнением относительно приведенного давления р* (см. предыдущий параграф):

д Г к(х, y)h {X, у) др* дх [ (г (х, у) дх

д 1-к{х. y)h{x, у) др*

ду L х (X, У) ду J

= *{х, y)h(x. у).. (1)

Для решения интересующей нас задачи интегрирование уравнения (1) осуществляется при следующих краевых условиях:

t = 0, р*=р*(х, у), {X, y)G; (2)

Р* = р5 = const. (X, у)Гг; (3)

/>* = р; = const. (X, у)Гг, (4)

О, {х.у)Гз,Г (5)

г = 1, 2.....п.

Здесь Г,, - области питания и разгрузки соответственно; - непроницаемый внешний контур водоносного пласта; - контур фильтрационного экрана.

При использовании численных методов порядок расчета граничных условий на контурах месторождений принимается следующий. По найденному полю давлений в водоносном пласте на момент времени t вычисляется дебит воды д, поступающей в каждую газовую залежь, по формуле

53(o=(f(4A(f-£l-.. (7)

•f («. у) 9nt,

Здесь пм - нормаль к контуру газового месторождения; ds - элементарная длина контура Г месторождения.

Зная величины дебитов воды в предыдущие моменты времени, нетрудно вычислить суммарное количество воды (в, поступившей в газовую залежь ко времени t:

qb{t)= j

Яв (t)dt.

где *о - время ввода месторождения в разработку.

Используя формулу (6), можно определить величину приведенного пластового давления, которое поддерживается на контуре некоторого месторождения



в течение следующего интервала времени (порядок расчета см. в предыдущем параграфе):

аОн-(?в(0 L

Рат(?доб ((« + At)

+ РвУ(0±Рвг. (8)

В уравнении (8) величины (*) и рвУ(<) взяты с предыдущего временного слоя. Это не дает большой погрешности при малом шаге по времени At. При необходимости более точные значения величин и ру можно цолзгчить в итерационном цикле.

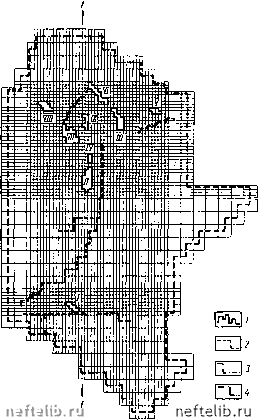

Рис. 73. Аппроксимация водонапорной системы нижнемеловых отложений Западного Предкавказья сеточной областью:

1 - сеточная граница, адпрокси-мирующая газоконденсатное месторождение; в - аппроксимация фильтрационного акрана сеточной границей; з - аппроксимация сеточной границей областей питания и разгрузки; 4 - сеточная граница, аппроксимирующая внешнюю, непроницаемую границу водоносного пласта

Исходное дифференциальное уравнение можно заменить следующей системой разностных уравнений:

i + -L,j Axi(Axi-\-Axi.i)

Pi.i

i -L, j Axt.i{Axi-\-Axi.i)

p*h n?ft.

±.Ayj (Ayj + Ayj.i)

PUJ-Pj.j-l у Pi,} -PjJ

Ay hi (Ay, + Ay,-.i) --I 2t
