Максимальный зазор в подшипнике тл Dmax - dmm - 2*dm mm = AfiiaK Минимальный зазор Dmm - dmax -2d max -/\min

Зазор в подвижных соединениям определяет условия смазки, трения, износа, динамические нагрузки и определяет долговечность маЕпины, точность движения, шум, КПД.....

Натяг в неподвижных соединениях определяет прочность соединения, а следовательно надежность.

Параболические

поверхности Ртклонение от теоретического профиля поверкностей оптических деталей может определять качество

оптического прибора

Рис.1.4

Точность изготовления во многом определяет качество (технические характеристики) изделия. Так, точность формы считывающей головки видеомагнитофона определяет качество изображения, точность деталей подшипника качения определяет его долговечность, КПД машины, ее ресурс, шум.

Точность выполнения размеров сопрягаемых деталей во многом определяет технические характеристики устройств, однако ее повышение связано с большими затратами, так как требует применения более высокоточного, а следовательно, дорогого оборудования, применения многостадийных технологий, увеличивающих время обработки, а следовательно, и затраты

(рис.1.5).

Сто имость обработки поверхности

Под точностью понимается отношение допуска на изготовление размера к его номинальной величине.

Точность изготовления

Рис.1.5

Уменьшение допусков на изготовление отдельных деталей машины во многих случаях существенно повышает их качество, но также и их себестоимость изготовления, поэтому должно быть оправдано достижимым эффектом в эксплуатации.

1.5 КАЧЕСТВО ПОВЕРХНОСТИ

Конечно, поверхность может иметь множество физических характеристик, таких как цвет, химическая активность, шероховатость и т. д. Наибольшее же значение для функционирования деталей машин имеет шероховатость поверхности.

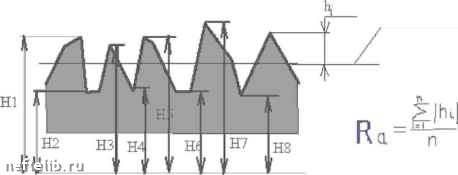

В зависимости от метода измерения шероховатость определяется средней высотой микронеровностей Ra, либо высотой неровностей по 10 точкам Rz. (рис. 1.6).

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ

Средняя линия

СН1+НЗ+,.,.+Н9)+ (Н2+Н4+.. +Н10)

п - число неровнОЕГгеи на базовой длине

Рис.1.6

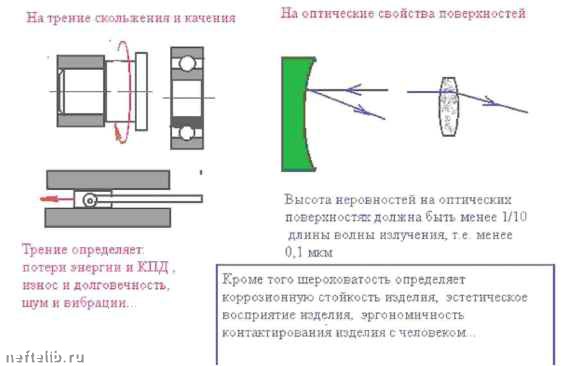

Влияние шероховатости на свойства изделия (рис.1.7) может быть весьма существенным и даже определяющим (зеркало).

Рис.1.7

Параметры шероховатости поверхности измеряются и задаются на чертежах в микрометрах (мкм) и номинальные значения их для разных классов шероховатости стандартизованы. Таблица 2

Как свойства деталей переходят в свойства машин изучают науки проектирования, которые подразделяются по отраслевому принципу (проектирование автомобилей, проектирование турбин и т.д.)

Эти науки должны ответить на вопрос - какими свойствами должны обладать элементы, чтобы получить определенные свойства машины. (специальность - конструктор).

Как возникают свойства деталей, веществ, какими действиями или какой совокупностью действий можно получить заданные свойства - это предмет науки "Технология" (специальность - технолог).
