4. Почему получение резанием поверхности с малой шероховатостью дороже, чем с большой:

а). из-за необходимости уменьшения подачи;

б). из-за применения более дорогого станка и инструмента;

в). из-за обработки поверхности за несколько проходов;

5. Какими фрезами обрабатывают сложные по форме поверхности: а). фасонными и концевыми;

б). цилиндрическими и концевыми; в). фасонными и грибковыми;

8. Абразивная обработка

Осуществляется воздействием на заготовку множеством неориентированных лезвий.

При этом, в зависимости от ориентации зерна и его остроты может происходить резание, царапание или трение зерна и обрабатываемого материала (рис.8.1) :

Упрзггое трение

Рис.8.1

Характер протекающего явления при воздействии одного лезвия (абразивного зерна ) зависит от переднего угла и радиуса округления лезвия (R). При воздействии множеством абразивных зерен съем материала будет определяться процессами микрорезания, осуществляемыми благоприятно ориентированными зернами.

В качестве абразивного материала применяют мелкие (до 2мм) кристаллы сверхтвердых веществ. Наиболее широко используются: электрокорунд (Al2O3), карбид кремния (SiC), карбид бора (B4C), искусственные алмазы, кубический нитрид бора (эльбор,ВК).

Из кристаллов абразивного материала с помощью связки получают шлифовальный инструмент требуемой формы (круги, бруски и т.д.) (рис.8.2).

Для объединения кристаллов в прочный инструмент применяются керамические, металлические, органические связки, имеющие свои конкретные преимущества в определенных условиях применения.

Так, керамические связки обеспечивают высокую прочность инструмента, но хрупки и не выдерживают ударных и вибрационных нагрузок. Органические связки могут быть прочными и элластичными, но не обладают достаточной термостойкостью (менее 200°С), поэтому разрушаются при нагреве инструмента.

Важнейшей характеристикой связки является прочность удержания ею зерен абразивного материала. Эта характеристика, называемая твердостью круга, во многом определяет его работоспособность в конкретных условиях обработки. Дело в том, что работают только зерна, находящиеся на поверхности круга, и при любых условиях они в конце концов затупляются. При этом они перестают резать, а только нагревают поверхность заготовки. Поэтому прочность связки должна быть выбрана так, чтобы при затуплении зерна и возрастании действующих на него нагрузок оно отделилось (вылетело) от инструмента. По мере удаления затупленных зубьев обнажаются зерна, находившиеся в глубине и обладающие острыми кромками.

Такой процесс называется самозатачиванием абразивного инструмента и его нормальное протекание определяется правильным выбором характеристики связки (твердости круга).

Виды абразивного инструмента

Круги

Бруски

Ленты

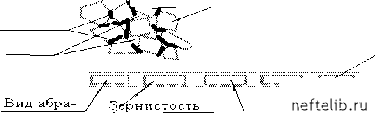

Внутренняя структура абразивного инструмента и ее обозначение j/.., Абразивные зерна

Связка

Поры

Например 24А 40 СМ2 S К1

Вид связки

ЗИЕНОГО

материала

24А-электро-

корунд

бЗС-карбид

кремния

и т.д.

-размер зерен в сотых долях мм

Например -40 - 0,40мм

К -кер амич е екая J. Ъ-бакелитовая

Твердость "--- Но мер структуры рруга Характеризует

МЗ... СМ.. .Т соотношение Характеризует абразива, связки прочность и пор

связки 12-S -открытые

структуры

Рис.8.2

Различные формы инструмента и кинематика его движения относительно заготовки позволяют получать различные формы поверхностей (рис.8.3... 8.6).

Скема плоского шлиЛования периферией круга

Продольная подача -Snp -возвратно-поступательная Поперечная подача -Sn прерывистая, после каждого продольного хода

Вертикальная подача -Sb

после прохода по всей поверхности

Рис.8.3
