поперечного сечения ствола. На основе этих данных определяют количество тампонажных материалов и буферной жидкости для цементирования обсадных колонн и установки цементных мостов, жидкости для установки жидкостных ванн (нефть, вода, кислота, щелочь) и т.д.

Установлено, что определение поперечного сечения ствола по результатам кавернометрии приводит к значительным ошибкам в расчетах требуемого количества указанных материалов [3]. Объясняется это тем, что вследствие конструктивных особенностей и заложенного принципа действия каверномера получаемое поперечное сечение ствола скважины всегда имеет вид окружности. В действительности оно в зависимости от технико-технологических условий проводки скважин и физико-механических свойств горных пород может иметь различную форму. В связи с этим более совершенным считается определение конфигурации и объема ствола скважин по данным профилеметрии [3]. Профилемер позволяет за один рейс одновременно записать три кривые, две из которых характеризуют изменение двух поперечных размеров ствола во взаимно перпендикулярных плоскостях (профиле-грамма), а третья - усредненный диаметр скважины (кавернограмма).

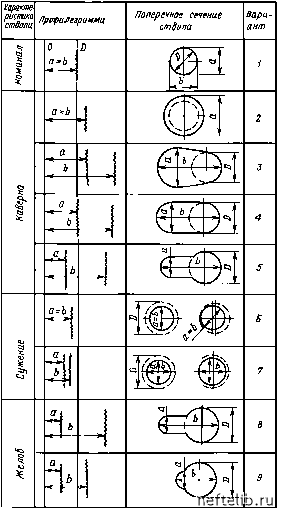

На рис. 1 0.1 приведены возможные варианты профилеграмм. При наличии желоба или каверны поперечное сечение ствола скважины характеризуется тремя параметрами: диаметром ствола (долота) D, шириной желоба или каверны а и наибольшим размером поперечного сечения ствола b (a и b определяются профилеметрией).

Если кривые профилеграммы a и b совпадают с линией номинального диаметра ствола D, то поперечное сечение скважины представляет собой окружность с диаметром, равнхм диаметру долота, т.е. Dс = D (рис. 10.1, 1).

Если кривые профилеграммы a и b сходятся и расположены правее линии номинального диаметра ствола D, то диаметр его поперечного сечения оказывается больше диаметра долота (каверна с поперечным сечением в виде окружности, рис. 10.1, 2). Размер каверны при этом увеличивается с ростом смещения кривых a и b от линии D вправо, а Dс = а = b > D.




Рис. 10.1. Виды иоиеречигх сечений ствола скважине! по данн1м профилеметрии

Когда кривые профилеграмм a и b расходятся и находятся правее линии D, то поперечное сечение ствола представляет собой овал (каверна в виде овала, рис. 10.1, 3); при этом чем больше расходятся кривые a и b относительно друг друга, тем более вытянутую форму имеет каверна этого вида.



Если кривая профилеграммы a сходится с линией D, а кривая b находится правее нее, то поперечное сечение ствола характеризуется наличием каверны шириной а = D (рис. 10.1, 4).

При расположении кривых профилеграмм a и b по разные стороны от линии D поперечное сечение ствола характеризуется наличием каверны, если ширина а > 1,3з (рис. 10.1, 5), либо наличием желоба (же-лобной вхработки), если ширина а < 1,3з (рис. 10.1, 8, 9). При этом чем больше расходятся кривые a и b, тем значительнее глубина же-лобной выработки или каверны в стенках ствола скважины.

В случаях, когда обе кривые профилеграммы расположены влево от линии D, поперечное сечение ствола характеризуется сужением и представляется в виде окружности с диаметром Dс = = D. При этом кривые профилеграммы сходятся (рис. 10.1, 6) либо расходятся (рис. 10.1, 7).

После расшифровки профилеграмму разбивают на участки, которые представлены желобными выработками, кавернами, сужениями и номинальным размером ствола. Далее определяют площадь и объем каждого участка ствола, а затем общий объем заколонного пространства в интервале цементирования обсадной колонны.

Площадь поперечного сечения ствола каждого участка следует определять с учетом всех параметров, характеризующих данное сечение. Поскольку поперечное сечение стволов с желобом или каверной характеризуется тремя параметрами D, а и b, то площадь поперечного сечения их следует определить с учетом этих трех параметров.

Площадь поперечного сечения и объемы стволов с желобами и кавернами определяют по следующим формулам:

при a > D (см. рис. 10.1, 3)

2 D + a

F = - (D2 + a2) + -

при а = D (см. рис. 10.1, 4) nD2

, D + a \

b--; (10.1)

2 j

F =-+ D(b - D). (10.2)

При а < D площадь поперечного сечения ствола с каверной или желобом определяется в зависимости от их глубине! 5 = b - D. Если глубина каверны и желоба

5>5к = 0,5 (1D2 - a2 - D + a) при a > з (10.3) или глубина желоба
