Рпрв > (ру)тах;

(5.8)

п.о(прв) > D,

где рпрв - рабочее давление превепторов (табл. 5.14); (ру)тах - максимально ожидаемое давление на устье скважины при газонефтеводо-проявлепии; по(прв) - диаметр проходного отверстия в превепторе; D -диаметр долота, которым предстоит бурить ствол скважины после установки этого оборудования, с учетом наибольшего наружного диа-



Т а б л и ц а 5.14

Основные технические характеристики превенторов

Диаметр

Давление, МПа

Плашки сменные под трубы диаметром, мм

Тип превенто-

Шифр превентора

проходного отверстия, мм

рабочее

пробное

Плашечный

ППГ-156x320

60; 63,5; 73; 89; 102; 114

ППГ-156x320Хл ППГ-203x320Бр

60; 63,5; 73 89; 102; 114; 127

ППГ-203x500Бр ППГ-203x700Бр ППГ-307x200

50 70 20

75 105 40

102; 114; 124; 127; 140; 146; 168; 178

ППГ-307x200Хл

ППГ-307x320

ППГ-350x350

32 35

64 70

194; 197; 203;

114; 127; 146; 168; 178; 194; 197; 203; 219; 245; 273

ППГ-406x125

12,5

127; 140; 146; 168; 178; 194; 197; 203; 219; 245; 273

ППГ-520x140

114; 146; 168; 178; 194; 203; 219; 245; 273; 299; 324; 340; 351; 377; 407; 426

Универсальный

ПУГ-230x320Бр

60; 63,5; 73; 89;

114; 127; 141; 146; 168; 178; 194

Вращающийся

ПВ-230x320Бр-1

114; 89; 73

метра обсадной колонны, которой нужно крепить пробуренный интервал.

ГОСТ 1 3862-80 предусматривает четыре типовых схемы оборудования устья скважин с числом плашечных превенторов от одного до четырех при бурении на суше.

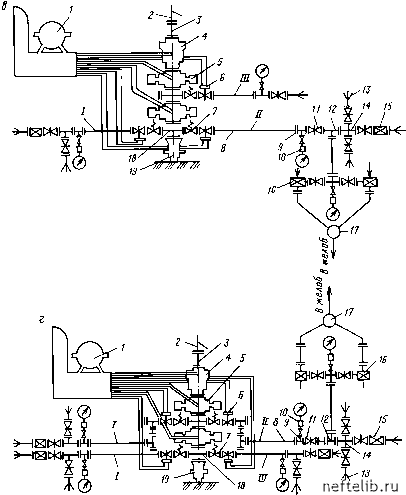

В зависимости от ожидаемой интенсивности нефтегазопроявлений в скважине рекомендуются схемы монтажа оборудования для герметизации устья скважины, представленные на рис. 5.1.

В морских скважинах с устьем на дне моря устанавливают три плашечных превентора, а иногда и четыре, а над ними - универсальный превентор. В морских установках монтируют иногда два универсальных превентора, при бурении под давлением над этим превенто-ром располагают вращающийся превентор.



6. РАСЧЕТ ПАРАМЕТРОВ РЕЖИМА БУРЕНИЯ

Под режимом бурения понимают комплекс субъективных факторов, которые определяют эффективность работы породоразрушающего инструмента на забое скважины. Каждый из этих факторов называется режимным параметром [6, 7, 16, 19, 25, 30, 35].

В качестве основных режимных параметров можно вхделить следующие: нагрузка на долото рд, кН; частота вращения инструмента n, мин-1; расход промывочной жидкости Q, л/с; тип и качество циркуляционного агента.

Режимнхе параметры можно подразделить на две группы:

1) первичные режимные параметры, или параметры управления;

2) вторичные режимные параметры, или параметры контроля. Первичные параметры поддаются произвольному регулированию с

целью управления процессом бурения. Параметры второй группы находятся в зависимости от конкретных условий в скважине или в случае применения забойных двигателей определяются характеристикой привода.

Сочетание режимных параметров бурения, которое обеспечивает наилучшие показатели углубления скважины, наиболее высокую эффективность работы породоразрушающего инструмента и необходимое качество буровых работ с использованием имеющегося оборудования, называется оптимальным режимом бурения. Такой режим бурения устанавливают для конкретных геологических условий с учетом характеристик имеющегося оборудования для наиболее эффективного его использования.

Расчет параметров режима бурения ведется для каждой выделенной пачки горных пород применительно к конкретному типу долота и способу бурения.

6.1 . РОТОРНОЕ БУРЕНИЕ

При проектировании режимов бурения на хорошо изученных площадях осевая нагрузка может определяться по формуле:

р =а р F (6.1)
