Главная Переработка нефти и газа Т а б л и ц а 5.11 Основные параметры кронблоков, талевгх блоков, крюков и крюкоблоков
* Для буровых установок сверхглубокого бурения (БУ8000ДЭ и БУ8000ЭП). должна быть не менее допускаемой нагрузки на крюке БУ; максимальное давление прокачиваемого бурового раствора (табл. 5.12) должно быть не менее наибольшего давления насосов, используемых в БУ соответствующего класса. Т а б л и ц а 5.12 Основные параметры вертлюгов
Т а б л и ц а 5.13 Комплектность основнгх технических средств циркуляционнгх систем буровых установок

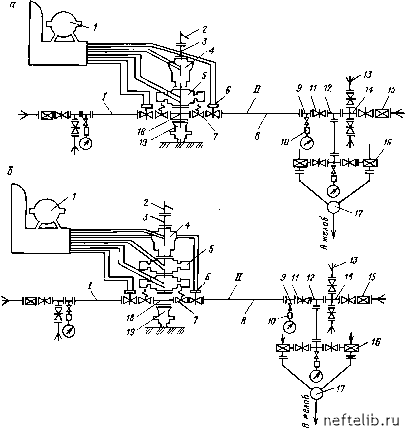

 Рис. 5.1. Схемы оборудования для герметизации устья скважин: а - двухпревенторная с двумя линиями манифольда; б, в, г - трехпревенторная соответственно с двумя, тремя и четырьмя линиями манифольда; 1 - установка гидравлического управления; 2 - разъемный желоб; 3 - фланцевая катушка; 4, 5 - универсальный и плашечный превенторы; 6 - гидроприводная прямоточная задвижка; 7 - быстродействующий (на открытие) клапан; 8 - напорная труба; 9 - фланец под манометр; 10 -запорное устройство и разделитель к манометру; 11 - прямоточная задвижка; 12 - тройник; 1 3 - быстроразъемная полумуфта; 14 - крестовина; 15, 16 - быстросъемный и регулируемый дроссели; 17 - отбойная камера-дегазатор; 18 - устьевая крестовина; 19 -колонная головка; /, , III - линии соответственно глушения, дросселирования и резерв- Комплектность основных технических средств циркуляционных систем буровых установок приведена в табл. 5.13. Противовыбросовое оборудование устья скважины выбирается исходя из следующих условий: 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 [ 26 ] 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
