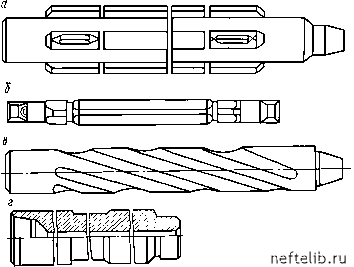

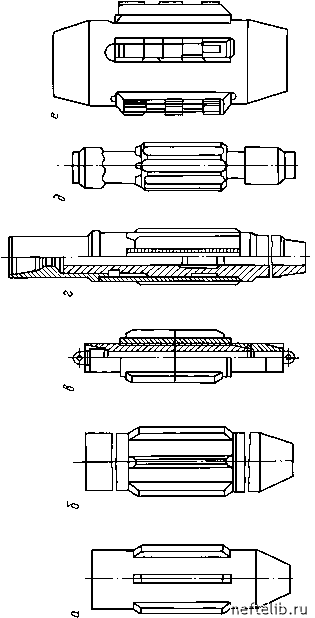

Рис. 8.8. Стабилизаторы:

а - крестообразный роторный СКР ( тип СК); б - УБТ квадратного сечения КУБТ ( тип СК); в - УБТ спирального сечения ( тип СС); г -маховик М ( тип СЦ)

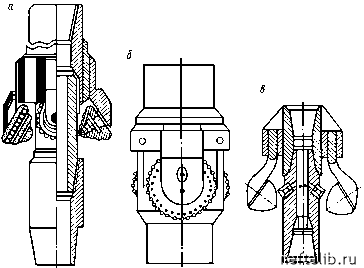

Рис. 8.9. Расширители:

а - конструкции ГрозНИИ (тип РШ); б - дисковый (тип РД); в -шестишарошечный конструкции ВНИИБТ ( тип РШ)



8.5.2. РАСЧЕТ КОМПОНОВОК МАЯТНИКОВОГО ТИПА (ОТВЕСНЫХ)

Первоначально необходимо определить число ступеней КНБК в зависимости от диаметров долота и обсадной колонны, под которую будет вестись бурение (см. табл. 8.23).

Длина УБТ (м) рассчитывается по следующим упрощенным формулам: для роторного бурения

/убт - 1,25PJ убт , (8.34)

для турбинного бурения /убт - 1,25(Рд -G)lдубт, (8.35)

где Рд - нагрузка на долото, МН; дубт - вес 1 м УБТ, МН; G - вес турбобура, МН.

Если УБТ состоят из нескольких секций различных диаметров, то в КНБК выделяют следующие части: жесткая, наддолотная, сжатая, растянутая.

Длина жесткого наддолотного участка определяется из условия обеспечения минимума угла поворота этого участка под действием осевой нагрузки. Значения оптимальной длины I1 жесткой наддолотной части в зависимости от диаметра УБТ приведены ниже.

Диаметр УБТ, мм ......... 114 121 133 159 178 203 229 254

273 299

Длина жесткого наддо-лотного участка компоновки I1, м ........................ 8,7 9,1 9,7 11,0 12,0

13,3 14,6 15,9 16,6 18,2

После определения длины жесткой наддолотной части необходимо найти длину (м) сжатой части УБТ, входящих в компоновку:

/2 -(Рд - /1убт1 V убт 2 (8-36)

где дубт1, дубт2 - вес 1 м УБТ жесткой наддолотной и сжатой частей соответственно, МН.

При бурении забойными двигателями в числителе формулы (8.36) вычисляется Gт (вес турбобура).

После определения длины сжатой части УБТ необходимо найти осевую критическую нагрузку, МН:
