При расчете потерь давления вначале рассчитываются потери давления на горизонтальном участке выходной линии по формуле (7.58). В качестве начального давления подставляется атмосферное давление рн = р0 = 105 Па. Найденное по формуле (7.58) конечное давление подставляется в формулу (7.59) для восходящего потока в качестве начального давления (рн). Если скважина имеет ступенчатую конструкцию, то расчет потерь давления ведется для каждой ступени.

Конечное давление на участке между колонковой трубой и стенками скважины принимается давление на забое (рз).

Потери давления в нагнетательном шланге и поверхностной нагнетательной линии определяются по формуле (7.58) и дают абсолютное суммарное давление на ресивере компрессора.

Приведенные расчетные зависимости принимают для случая бурения по необводненным условиям.

На основании аэродинамических расчетов выбирают компрессор с запасом по расходу и давлению воздуха на 15-20 % для борьбы с возможными осложнениями (табл. 7.34).

7.9. ТЕХНОЛОГИЯ БУРЕНИЯ СКВАЖИН С ПРОДУВКОЙ

Для бурения скважин с продувкой используется серийное буровое оборудование: станки и установки, породоразрушающий инструмент.

Т а б л и ц а 7.34

Краткая техническая характеристика передвижнгх компрессорнгх станций

Марка

Производительность, м3/мин

Рабочее давление, МПа

Тип двигателя

Мощность двигателя, кВт

ЗИФ ВКС 5

МАК-92С*

ЗИФ 55В

ЗИЛ 157М~

АКС-5,25

5,25

АО2-32-4

ВКС-6Д

Д-54~

ДК-9

КДМ-46*~

ПВ-10

ЯМЗ-23,6~*

ПД-12-25

ЯМЗ-23,6~*

* Электродвигатель.

* Бензиновый двигатель.

* Дизель.

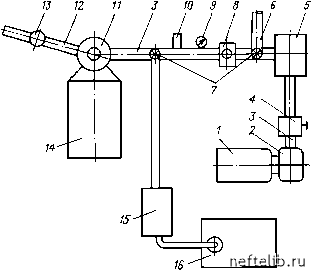

Рис. 7.4. Схема обвязки оборудования при разведочном колонковом бурении

Припципиальпое отличие заключается в устройстве выходпой ли-пии па поверхпость и герметизации устья скважипы. Схема обвязки оборудовапия при колопковом разведочпом бурепии с продувкой воздухом приведепа па рис. 7.4.

Осповпое оборудовапие включает буровой стапок 14, компрессор 1 с коллектором 2 и буровой пасос 15 с зумпфом 16. Насос можпо использовать в случае осложпепий или при встрече сильпо обводпеппых пород. В систему обвязки оборудовапия включают влагоотделитель 4 для сбора копдепсата, холодильпик 5 для поддержапия постояппой температуры воздуха, герме-тизатор устья скважипы 11, шламоотвод-пую липию 12 с циклопом 13 для очистки воздуха. В систему обвязки входят соедипительпые шлапги 3, вептили 7 и отводящая липия 6. В качестве коптрольпо-измерительпой аппаратуры используют мапометр 9 для коптроля за давлепием воздуха, расходомер 8, термометр 10. Температура сжатого воздуха пе должпа превышать 90 "С, так как это может вызвать разрушепие резиповых шлапгов. Выкидпая липия 12 обычпо устапавливается в сторопу господствующих ветров па рас-стояпии пе мепее 1 0 м.

Для умепьшепия попадапия пыли па буровую ипогда па копце вы-кидпой липии устапавливают вытяжпой вептилятор. Трубопроводы поверхпостпой обвязки пе должпы иметь резких сужепий и поворотов.

При бурепии следует использовать бурильпые трубы муфтозамко-вого соедипепия с широкими проходпыми капалами и копическими



резьбами. Такие соединения обеспечивают минимальные потери давления и утечки воздуха.

Породоразрушающий инструмент должен обеспечить свободный проход воздуха на забой. Поэтому предпочтительно использовать твердосплавные коронки с повышенным выходом резцов и с увеличенной площадью промывочных каналов.

Переход с промывки на продувку не вызывает существенных изменений параметров режима бурения. Особое внимание уделяется расходу воздуха и его давлению в нагнетательной линии. Скорость бурения с продувкой в несколько раз выше, чем при бурении с промывкой. Поэтому на забое образуется много бурового шлама и его своевременно нужно удалять с забоя. Скорость бурения зависит от того, насколько своевременно и эффективно осуществляется очистка скважины.

Основная причина осложнений при бурении с продувкой - поступление воды в скважину.

При водопритоках до 1 0 % образующегося в единицу времени шлама последний начинает слипаться, что может привести в зашламо-ванию скважины. Основная мера борьбы с этим осложнением - увеличение расхода воздуха, что способствует полному выносу шлама. При водопритоках от 10 до 35 % шлама происходит налипание шлама на стенки скважины и бурильные трубы, образование сальников, затяжки и обрывы инструмента при подъеме. При водопритоках свыше 35 % шлама сальники не образуются. Сальники в этом случае можно размыть водой. Эффективное средство борьбы с сальникообразованием -добавление в поток воздуха пенообразователей в виде 0,5-1,5%-ных водных растворов в количестве 1 0-50 л на рейс. В качестве пенообразователей рационально использовать ОП-1 0, ОП-7.

При бурении по многолетнемерзлым породам важным фактором становится температура сжатого воздуха. Принудительное охлаждение воздуха от 5 до -10 °С полностью устраняет осложнения, связанные с растеплением стенок скважины и с их обвалами в процессе бурения.
