. 1:200

..0,14

1:400 0,28

1:500 0,35

1:1000 0,70

сит от масштаба построения плана и профиля скважины.

Масштаб........

тгр .................

При определении положения забоя погрешность графического построения зависит также от числа интервалов построения n:

Мгр = ± тгр

(13.31)

Общая погрешность измерения определяется по формуле М = и2 + М . (13.32)

Для определения погрешности положения забоя весь ствол разбуривают на интервалы и для каждого из них по приведенным формулам находят погрешности, которые затем суммируют и вычисляют общую погрешность, обусловленную измерениями и графическими построениями.

Для ускорения определения среднеквадратичной погрешности определения планового положения забоя скважины рекомендуется пользоваться номограммами, приведеннхми на рис. 13.7 и 13.8, которые отражают зависимости изменения численной величины погрешности планового положения забоя от интервала замера и средних углов отклонения ствола скважины от вертикали.

По глубине скважины на соответствующей номограмме исходя из значений угла е и интервала замера l определяют Ми. Если в верхней части скважины замеры производили, например, через 20 м, а в нижней - через 1 0 м, то погрешность находится интерполированием между кривыми, соответствующими l = 1 0 м и l = = 20 м.

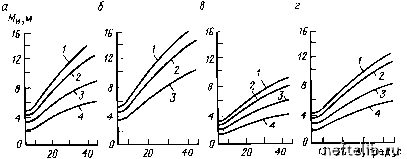

Рис. 13.7. Зависимость изменения численной величины погрешности измерения от глубины скважины L и интервала l:

а - L = 100+2000 м; б - L = 2000+3000 м; в - L = 3000+4000; г - L = 4000+5000 м; 1 - l = 25 м; 2 - l = 20 м; 3 - l = 10 м; 4 - l = 5 м



Рис. 13.8. Номограмма для определения среднеквадратичной погрешности:

а - по круговой номограмме Мгр = = 0,7; б - по геофизическому транспортиру Мгр = 0,4; масштабы построения: 1, 2 - 1:1000; 3, 5 - 1:500; 4, 6 -1:400; 7, 8 - 1:200; 9, 10 - 1:100


Пример 13.8. Исходные данные: L = 1 800 м, 9 = 1 3°; до 600 м снизу измерения проводили через 1 0 м, а в остальных 1 200 м - через 20 м.

Р е ш е н и е. По номограмме (рис. 13.7) находим 9 = 13°, проектируем его на кривые l = 1 0 м и l = 20 м. На одной трети расстояния от l = 20 м отмечаем точку, которую сносим на ось ординат, и l = 20 м и получаем Ми = 3,2. Среднеквадратическая погрешность графических построений определяется по номограмме, представленной на рис. 1 3.8. На горизонтальной оси графика показано число интервалов построения n, определяемое в зависимости от глубины скважины L и длины интервалов построения. Ось ординат характеризует среднеквадратическую погрешность построения планового положения забоя и другой точки скважины. Масштабы построения плана указаны на соответствующих кривых.

Пример 13.9. Глубина забоя скважины 1750 м, инклинометрические измерения проведены через 1 0 м, зенитный угол ствола изменяется от 2° до 1 6°, азимут скважины колеблется от 190° до 150° и затем от 158° до 205°, смещение забоя 294 м.

Р е ш е н и е. По номограмме (см. рис. 13.7) по значению 9 = 8° и длине интервала инклинометрических измерений l = 1 0 м находим погрешности измерений Ми = ±1 ,95 м. Среднеквадратическую ошибку графических построений находим по номограмме (см. рис. 13.8), применяя способ построения инклинограммы при помощи геодезического транспортира и масштабной линейки. Число интервалов построения рассчитываем по формуле

n = L/ln, (13.33)

где ln - длина интервала построения.

Масштаб построения принимаем 1 :400. По номограмме (см. рис. 1 3.8) проектируем значение n = 88 на кривую, соответствующую масштабу и способу построения. Находим значение Мгр = ±1 ,95 м.

Среднеквадратическая погрешность определения планового положения забоя

Мпл = ± 1,95 + 1,51 =± 2,5 м.



14. ПРОИЗВОДСТВО СПУСКОПОДЪЕМНЫХ ОПЕРАЦИЙ

Задачей этого раздела является расчет числа свечей бурильных труб, поднимаемых на различных рациональных скоростях подъема [20, 25].

После выбора буровой установки по технической характе- р-истике лебедки, входящей в ее комплект, устанавливаются скорости подъема крюка при определенной схеме талевой оснастки.

Затем рассчитхвается грузоподъемность лебедки (Н) для каждой из скоростей подъема крюка в соответствии с приводной мощностью

10 NnX

=-- , (14.1)

где N - мощность на подъемном валу лебедки, кВт; пт - КПД талевой системы; уп j - скорость подъема крюка при i-й скорости, м/с; X - коэффициент перегрузки (длительной) для электродвигателя, X = 1,3.

Коэффициент полезного действия талевой системы пт зависит от числа шкивов, диаметра каната, степени их изношенности, нагрузки на крюке и т.д. Для практических расчетов можно пользоваться формулой

Пт = 1 - 0,02 т.с, (14.2)

где т.с - число шкивов талевой системы минус 1 невращающегося шкива, через который проходит неподвижно закрепленный конец каната; пт - более точно выбирают из табл. 14.1.

Скорость подъема крюка следует выбирать из данных по лебедкам, которыми укомплектованы соответствующие буровые установки. Ниже приведен ряд таблиц, в которых указаны некоторые подъемные характеристики лебедок как для устаревших буровых установок, так и для современных (табл. 14.2-14.10).

Лебедки ВЗБТ для буровых установок БУ 1600/100ЭУ и БУ 1600/100ДГУ имеют шифр Б7.02.00.000; для буровых установок БУ 2500/160ДГУ-М - Сб.02/ЛБ-750 и для буровых установок БУ
