Геометрия участка естественного искривления зависит от конструкции КНБК, типа используемого долота, режима бурения и физико-механических свойств разбуриваемых горных пород.

Закономерность естественного искривления для каждой конкретной КНБК, площади или месторождения нефти и газа может быть установлена в результате статистической обработки промысловой информации.

Программа снабжена банком данных, в который можно внести и хранить информацию о закономерности естественного искривления ствола скважины при бурении конкретной КНБК. Такая информация заносится в виде ряда значений зенитных углов через равные интервалы по длине скважины. В случае необходимости занесенная в банк данных информация может корректироваться.

В табл. 3.3 представлены результаты расчета профиля наклонной скважины с участком естественного искривления, который планируется бурить КНБК в составе: долото III215,9 МЗГВ, турбобур 3ТСШ-195 и 10 м УБТ диаметром 178 мм.

Алгоритм программы предусматривает расчет профиля скважины с участком естественного искривления без тангенциального участка. Профиль такого вида получается в том случае, когда смещение ствола скважины на проектной глубине невелико или радиус кривизны участка начального искривления отклонителем очень большой и этот участок пересекается с участком естественного искри- вления.

Профиль горизонтальной скважины [7, 17] состоит из направляющей части и горизонтального участка. Направляющая часть профиля горизонтальной скважины может включать вертикальный участок, участок начального искривления, тангенциальный участок и участок увеличения зенитного угла или состоять только из вертикального участка и участка увеличения зенитного угла.

Горизонтальный участок может быть выполнен в виде восходящей или нисходящей дуги окружности, т.е. быть вогнутым или выпуклым, а также прямолинейным или волнообразным. Горизонтальный участок в зависимости от угла падения продуктивного пласта может быть расположен под любым заданным углом к вертикали, в том числе и под углом 90°.

Направляющая часть профиля горизонтальной скважины и ее горизонтальный участок могут рассчитываться отдельно. Однако они

Т а б л и ц а 3.3

Параметры проектного профиля с участком естественного искривления

Номер участка

Глубина по

вертикали, м

Длина, м

Смещение, м

Зенитный угол, градус

Интенсивность искривления, градус/1 0 м

ствола

интервала

100,00

100,00

100,00

0,00

0,00

0,000

263,94

266,26

166,26

23,95

16,62

1,000

500,00

512,62

246,36

94,44

16,62

0,000

1 400,00

1451,88

939,26

363,17

16,62

0,000

2258,93

2348,29

896,41

619,63

16,62

0,000

2700,00

2800,89

452,60

720,00

10,07

-0,110

2775,00

2876,96

76,08

732,75

9,23

-0,110



должны быть сопряжены друг с другом.

Назначение направляющей части профиля горизонтальной скважины заключается в выведении ствола под определенным углом в точку продуктивного пласта с заданными координатами. Поэтому при расчете этой части профиля горизонтальной скважины кроме проектной глубины и отклонения ствола скважины от вертикали необходимо задавать значение зенитно- го угла на проектной глубине. Кроме того, как правило, задается радиус кривизны участка увеличения зенитного угла скважины.

При дальнейшем изложении приняты следующие условные обозначения (рис. 3.2):

Н - проектная глубина направляющей части профиля скважины (глубина начала горизонтального участка);

A - проектное смещение профиля скважины на проектной глубине;

а - зенитный угол на проектной глубине (угол входа ствола скважины в продуктивный пласт);

Нв - длина вертикального участка;

L - длина тангенциального участка направляющей части профиля;

Нг - глубина в конце горизонтального участка;

Аг - смещение скважины в конце горизонтального участка;

аг - зенитный угол в конце горизонтального участка;

Lг - длина горизонтального участка;

8п - протяженность горизонтального участка;

у1 - угол охвата первого интервала волнообразного горизонтально -го участка;

Т - предельное смещение горизонтального участка в поперечном направлении;

Т1 , Т2 - предельное смещение двухинтервального горизонтального участка в поперечном направлении вверх и вниз соответственно;

а,- - зенитный угол в конце /-го участка профиля;

R г - радиус кривизны горизонтального участка.

R г1, R г2 - радиус кривизны первого и второго интервалов волнообразного горизонтального участка соответственно.

Методика расчета направляющей части профиля горизонтальной скважины основана на решении системы уравнений проекций участков профиля на вертикальную и горизонтальную оси. При этом расчет профиля горизонтальной скважины сводится к определению длины вертикального участка и радиуса кривизны одного из участков или длины тангенциального участка, если он имеется, при заданных остальных параметрах профиля (см. рис. 3.2).

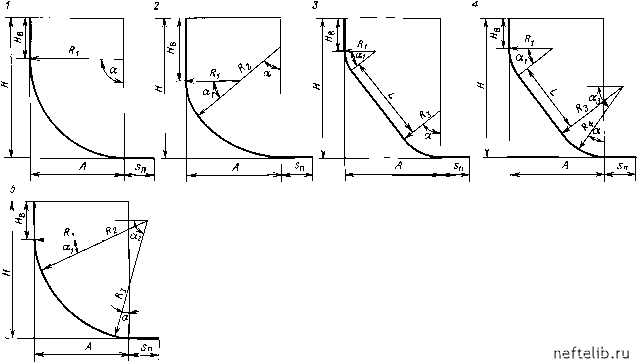

Рис. 3.2. Профили горизонтального скважин
