8.5. ВЫБОР И РАСЧЕТ КОМПОНОВОК НИЗА БУРИЛЬНОЙ КОЛОННЫ (КНБК)

Компоновка низа бурильной колонны является ее наиболее ответственной частью.

Утяжеленные бурильные трубы входят в состав КНБК и предназначены для повышения жесткости и увеличения массы нижней части бурильной колонны, за счет



которой создают нагрузку на долото в процессе бурения.

При выборе диаметра УБТ исходят из того, что необходимо обеспечивать наибольшую жесткость сечения EI в данных условиях бурения.

Отношение диаметра УБТ к диаметру скважины (долота) должно составлять 0,75-0,85 для долот диаметром до 295, 3 мм и 0, 65-0,75 - для долот диаметром более 295,3 мм. Необходимо, чтобы жесткость наддо-лотного участка УБТ была не меньше жесткости обсадной колонны, под которую ведется бурение.

Количество секций УБТ назначается из условия плавного перехода от диаметра УБТ к диаметру бурильных труб. Отношение диаметра бурильных труб, расположенных над УБТ, к диаметру УБТ должно быть не менее 0,75. Отношение жесткостей двух рядом расположенных секций УБТ должно быть не менее 1,6-1,7. Исходя из этих соображений, необходимо выбирать количество секций УБТ в зависимости от диаметра долота в соответствии с табл. 8.23.

Из табл. 8.23 видно, что, например, при бурении долотом диаметром 393,7 мм необходимо применять УБТ, состоящие из шести секций диаметром от 178 до 299 мм. Утяжеленные трубы максимального диаметра располагаются над долотом и образуют жесткую наддо-лотную часть.

Выделяют два основных типа компоновок - жесткие и отвесные. Основная задача при использовании жестких компоновок - получение минимальной интенсивности искривления ствола скважины при рациональном режиме бурения. Это достигается за счет применения в составе компоновки УБТ максимально возможных наружного диаметра и жесткости, а также рацинальным размещением опорно-центрирующих элементов по длине компоновки, ограничивающих ее поперечное перемещение.



Жесткие компоновки характеризуются совпадением своей оси с осью скважины благодаря установке рядом с долотом и между УБТ опорно-центрирующих инструментов, препятствующих прогибу трубных элементов и увеличивающих их жесткость. Жесткие компоновки рекомендуется применять при бурении в устойчивых горных породах. Схемы жестких компоновок показаны на рис. 8.3.

Принцип действия отвесных компоновок обоснован на эффекте отвеса, или маятниковом эффекте, и отличается тем, что ось компоновки почти по всей своей длине не совпадает с осью скважины, а эффект отвеса возрастает с увеличением зенитного угла скважины. Отвесные компоновки применяются при бурении в неустойчивых породах, а также в устойчивых, когда с использованием жесткой компоновки набран максимально допусти- мый зенитный угол. Схемы отвесных компоновок показаны на рис . 8.3.

При бурении скважин необходимо своевременно осуществлять смену типов компоновок в зависимости от свойств горных пород, а также данных инклинометрии и кавернометрии.

8.5.1. ОПОРНО-ЦЕНТРИРУЮЩИЕ ЭЛЕМЕНТЫ КОМПОНОВОК

К опорно- центрирующим элементам КНБК относятся: калибраторы, центраторы, стабилизаторы, маховики и расширители.

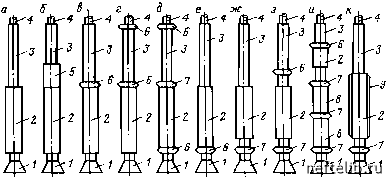

Рис. 8.3. Схемы применяемых компоновок нижней части бурильной колонны:

а-г - отвесные компоновки; д-к - жесткие компоновки; 1 - долото; 2 - забойный двигатель или жесткая наддолотная часть УБТ (при роторном бурении); 3 - УБТ; 4 - бурильные трубы; 5 - укороченная УБТ; 6 - центратор; 7 - калибратор; 8 - маховик; 9 -стабилизатор
