Объемы прокачиваемых порций буферной жидкости: перед тампонажным раствором

V буф = k2Vт + к35кАм;

вслед за тампонажным раствором

V буф= k2Vт •

Объем продавочной жидкости

(10.32)

(10.33)

Vпр = k4Vт - тАм.

Здесь Sc -

скважины на участке странства между стенками прокачивают указанные жидкости в том же участке и внутреннего проходного канала колонны, м2; Ам - высота моста, м; k1, k2, k3, k4 - эмпирические коэффициенты (табл. 10.7); Vт - внутренний объем колонны труб, м3.

(10.34)

соответственно площади поперечного сечения установки цементного моста, кольцевого про-скважины и колонной труб, по которой

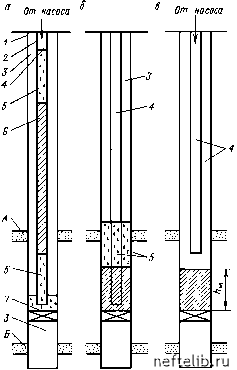

Рис. 10.6. Схема установки цементного моста:

а - начало закачки продавочной жидкости в бурильные трубы; б - конец закачки продавочной жидкости; в - промывка скважины после приподнятия бурильных труб выше кровли цементного моста; 1 - ствол скважины; 2 - бурильная колонна; 3 - буровой раствор; 4 -продавочная жидкость; 5 - буферная жидкость; 6 - цементный раствор; 7 - пакер; А и Б -перспективные горизонты

Продавочная жидкость закачивается до момента выравнивания уровней столбов тампонажного раствора в кольцевом пространстве и колонне труб (а также уровней столбов буферных жидкостей). После этого колонна приподнимается на 20-30 м выше верхней границы мос-

При использовании устройства УЦМ-140 объем тампонажного раствора, транспортируемого в заданный участок скважины по колонне

Т а б л и ц а 10.7

Буферная жидкость

Вода

Отсутствует

Трубы с внутрь высаженными концами

0,05 0,1

0,02

Гладкопроходные трубы

0,97 0,94

Вода

0,025

0,02

0,98

Отсутствует

0,055

0,97



НТК между двумя разделительными пробками,

Vц.р = kрSсАм, (10.35)

где kр - коэффициент резерва, kр = 1,051,1.

Для облегчения расчетов в табл. 10.8-10.13 приведены некоторые справочные данные [3, 4, 7, 14, 28, 29, 35].

Т а б л и ц а 10.8

Объем 10 м бурильнгх труб в зависимости от диаметра и толщины стенки

Диаметр бурильной трубы, мм

Толщина стенки трубы, мм

Внутренний диаметр трубы, мм

Объем внутреннего сечения трубы, м3

0,0754

0,0724

0,0694

1 41

0,1226

0,1187

0,1149

0,1111

1 46

0,1286

0,1246

0,1207

0,1168

Т а б л и ц а 10.9

Объем 1 м скважины в зависимости от диаметра долота

Диаметр, мм

Объем 1 м скважины, м3

Диаметр, мм

Объем 1 м скважины, м3

Диаметр, мм

Объем 1 м скважины, м3

93,0

0,0068

158,7

0,0198

295,3

0,0683

98,4

0,0076

165,1

0,0214

311,1

0,076

108,0

0,0092

171,4

0,0231

320,0

0,0804

112,0

0,0098

187,3

0,0276

349,2

0,0957

120,6

0,0114

190,5

0,0285

393,7

0,1217

132,0

0,0136

212,7

0,0355

444,5

0,1551

139,7

0,0154

215,9

0,0366

0,1884

1 46,0

0,0167

244,5

0,0469

0,2732

151,0

0,0179

269,9

0,0568
