Калибратор - элемент компоновки, предназначенный для калибрования ствола скважины ( по диаметру долота) и улучшения работы долота за счет уменьшения поперечных колебаний компоновки в нижней призабой-ной части. Калибраторы бывают лопастные с продольными или спиральными гранями ( рис. 8.4), шарошечные с продольно или спирально расположенными шарошками ( рис. 8.5), или на шаровой опоре ( рис. 8.6).

Центратор - элемент компоновки, предназначенный для центрирования бурильной колонны в месте установки центрато- ра. Общий вид центраторов различных конструкций показан на рис. 8.7).

Калибраторы включаются в состав компоновки между долотом и утяжеленными бурильными трубами и способствуют разработке стенок скважины до минимального диаметра. За счет этого, а также вследствие более стабильной работы в результате снижения поперечных колебаний стойкость долот при бурении возрастает на 15-20 %. Центраторы в отличие от калибраторов способствуют только соосному размещению компоновки и оси скважины. Центраторы устанавливаются в сжатой части компоновки в местах предполагаемых изгибов утяжеленных бурильных труб и выполняют роль промежуточных опор.

Основные характерные признаки калибраторов и

центра- торов:

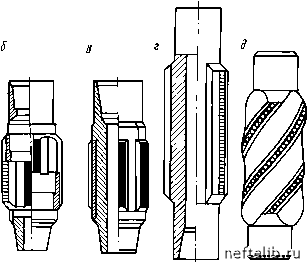

Рис. 8.4. Калибраторы типа КЛ:

а - трехгранный ТРС; б, в - состоящий из корпуса с шестигранной муфтой соответственно на эксцентричной и кулачковой посадке; г - четырехплашечный со съемные рабочими гранями; д - типа КЛС со спирально- винтовыми канавками

Рис. 8.5. Калибраторы:

а - с продольным расположением шарошек (тип КЛ); б - со спиральным расположением шарошек ( тип КЛС)


с малыми интерва-

наличие прерывистого контакта лами со стенками скважины;

длина их составляет один- два диаметра породораз-рушающего инструмента.




Рис. 8.6. Калибраторы не- вращающиеся:

а - РОП (тип КО); б -с подвижными штырями ЦРП (тип КВЗ)

Стабилизаторы - элементы компоновки, устанавливаемые над долотом и предназначенные для центрирования КНБК на участке длины стабилизатора и стабилизации направления скважины. Общий вид стабилизаторов показан на рис. 8.8. Основные характерные признаки стабилизаторов следующие:

наличие непрерывного контакта поверхности стабилизаторов со стенками скважины на значительном расстоянии;

длина их составляет 50- 80 диаметров породоразру-шающего инструмента.

Маховик - элемент КНБК, устанавливаемый под ва-

вращающейся

лом турбобура и служащий для увеличения массы вала турбобура ( см. рис. 8.8).

Расширитель - элемент КНБК, устанавливаемый в нижней части бурильной колонны и предназначенный для учеличения диаметра ствола скважины с меньшего диаметра на больший ( рис. 8.9). Расширители устанавливаются над долотом и бывают шарошечные и дисковые ( см. рис. 8.9).

Рис. 8.7. Центраторы:

а - металлический лопастный (тип ЦМ); б - резиновый каркасный (тип ЦРК); в - с обрезиненным стволом и металлической муфтой (тип ЦР); г - шарнирный (тип ЦШ); д - с плавающим валом турбо-

бура ( тип ЦВТ);

межсекционный ( тип ЦС)
