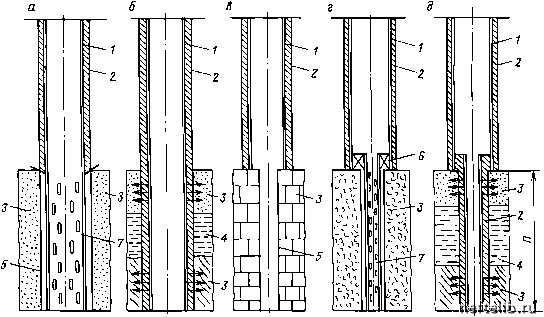

Рис. 11.1. Методы вхождения в продуктивную толщу:

1 - обсадная колонна; 2 - цементный камень; 3 - нефтеносные пласты; 4 П - продуктивный пласт

водоносные пласты; 5 - открытый ствол; 6 - пакер; 7 - фильтр;



(простреливают большое число отверстий). Метод применяется при вскрытии неоднородных по составу флюидов, малых и перемещающихся пропластков, т.е. когда требуется селективная эксплуатация. Параметры промывочной жидкости, как правило, при вскрытии не меняются.

Метод 3 (рис. 11.1, в). Перед вскрытием продуктивной толщи вышележащую породу обсадной колонной, а также колонну цементируют. Затем продуктивную толщу проходят долотом меньшего диаметра, оставляя ствол открытым. Метод применяется при вскрытии устойчивых пород и однородного флюида. Параметры промывочной жидкости подбирают только с учетом характеристики продуктивной толщи.

Метод 4 (рис. 11.1, г). В отличие от предгдущего метода ствол скважины в продуктивной толще оборудуют фильтром, подвешенным в обсадной колонне и изолированным пакером. Метод применяется при вскрытии слабоустойчивых пород и однородных флюидов.

Метод 5 (рис. 11.1, д). При этом методе после спуска обсадной колонны до кровли продуктивного пласта и ее цементирования вскрывают продуктивную толщу долотами меньшего диаметра, а затем перекрывают хвостовиком. Хвостовик цементируют по всей длине и перфорируют против заданных интервалов. Метод применяется при необходимости селективной эксплуатации различных пропластков.

11.4. МЕТОДИКА ВЫБОРА СПОСОБА ВХОЖДЕНИЯ

В ПРОДУКТИВНУЮ ТОЛЩУ

При выборе способа вхождения в продуктивную зону следует:

а) оценить мощность продуктивной толщи, выяснить число проницаемых пластов на всем интервале от кровли толщи до проектной глубины скважины;

б) определить характер насыщенности всех проницаемых пластов, т. е. содержат ли они одну и ту же жидкость или насыщены разными (один - водой, второй - нефтью, третий - газом и т.д.);

в) выявить устойчивость пород продуктивной зоны;

г) учесть соотношение коэффициентов аномальности пластов давлений в продуктивной толще и в расположенных выше ее проницаемых горизонтах и оценить возможную степень загрязнения продуктивной толщи буровым раствором в процессе бурения.

Пример 11.1. Вариант А. Продуктивная толща залегает на глубине 2000 м и включает три проницаем1х пропластка (мощность каждого 7-8 м ): первый и третий - нефтеносные, второй - водоносный. Общая мощность толщи - 80 м, пластовое давление рпл1 = 19+20 МПа. Над продуктивной толщей залегают аргиллиты мощностью 25 м, а выше - доломиты с прослоями водоносных песчаников - пластовое давление рпл2 = 22 МПа

(рис. 11.2).




Рис. 11.2. Схема вскрытия продуктивной толщи:

1, 2, 3 - продуктивные пласты; m - мощность продуктивн1х пластов

Р е ш е н и е. 1. Оценивая мощность продуктивного горизонта, число проницаем1х пропластков, однородность их насыщения, следует отметить, что требуется селективный отор нефти, т.е. второй и пятый (см. подразд. 11.3) методы, которые отвечают этому требованию.

2. Определим коэффициенты аномальности по формуле (11.3):

ка1 = 19,0 + 20,(0,01 2000) = 0,95 +1,0; ка2 = 22,(0,01 2000) = 1,1.

3. Если использовать второй метод, то потребуется пром1вочная жидкость с плотностью [формула (11.7)]

ро = 1,051,1 = 1,15,

где кр = 1,05 (см. стр. 381).

Гидростатическое давление на продуктивный пласт

рт = 0,011,152000 = 23,0 МПа.

Разность между гидростатическим давлением и пластовым в продуктивной зоне

рт - рпл1 = 23,0 - 19,0 = 4,0 МПа.

Если использовать раствор на водной основе, то возможно сильное загрязнение продуктивной толщи.

4. Если использовать пятый метод, то относительная плотность промывочной жидкости

ро = 1,05 1,0 = 1,05.

Гидростатическое давление на продуктивный пласт рст = 0,011,052000 = 21,0 МПа.

Тогда
