Рис. 1.3. HoHorpa.m.via д.1я пересчета единиц вязкости

При [\о;1ьзова»ии номо1раммой провести прямую линию, соединяющую левую и правую ткаты кине.чатическич вязкостей. В те\ случаях, когда значения вязкостей продуктов выше, чем приведенные в номограмме, следует пролелать следующие операции.

1. Разле.1ить величину вязкости на 10 или 100 таким образом, чтобы ПОЛУЧИЛОСЬ значение кимемагичсской вязкости в интервале .между 100 и 1000 сСт

2. Найи на шкале вновь полученное значение, определить соответствующие ему значения на нгкалах Сейболг-Универсал, Рэд-

вуд .N01, Эн1лер (правило лействитс.гьно только;ия зтих шкап).

3. Умножить полученные величины на 10 или на 100.

Пример: 1500сСг= 15 ШсСт = 695 ЮСейбатт-Унивсрсач = 6950"СУ.

Таблица 1..а

Переводные множители для расчета кинематической (у) вязкости

Таблица 1.36

Переводные множители для расчета динамической (ц) вязкости

0,0(8 р

О 20 40 60 80 100 120 140 160 180 200 Молекулярная масса

Рис. 1.4. Вязкость газообразных алканов при 1 атм

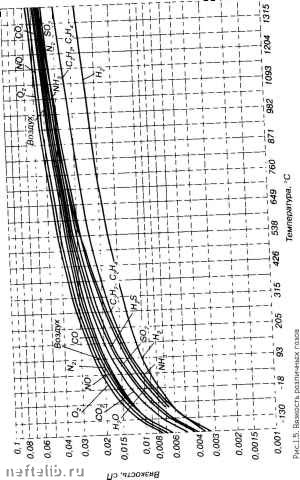

(воздух, кислород, оксиды азота и углерода, сероводород, водород и др.), а на рис. 1.6 - продуктов, полученных при перегонке сернистой нарафинистой нефти.

100 150

Температура, °С

Рис. 1.6. Вязкость нефтепродуктов, полученных из восточной нарафинистой сернистой нефти:

1 - .мазут вы11]е 350С; 2 - вакуумный дистиллят; 3 - обессоленная нефть при 40 кг/см; 3 - то же при 50 кг/см; 4 - дизельная фракдия (240-350°С); 5 - керосиновая фракция (120-240С); 6 - бензиновая фракция (НК-180"С)

Вязкость газов и жидкостей зависит от температуры. Зависимость между температурой нефтепродукта и его вязкостью описывается формулой Вальтера:

fefe (V, 0,8) = А - В IgT, где (v, - вязкость, сСт; Т - температура. К; А иД.-.-.константы, которые определяются,

2 - 4308

если известны значения вязкости при двух различных температурах.

Для расчета кинематической вязкости нефтепродукто! и Уда сСт, пре;июжены эмпирические формулы:

1) для дизельных фракций, у которых плотност! рf = 0,77 - 0,90, In In (vg + 0,5) = I4,83pf - 12,035;

2) для керосина In In (vg + 0,35) = !7,25p f - !4,535.

Для определения вязкости нефтепродуктов при различных TCMiiepaiypax можно истюльзовать помогра.ммы, одна и: которых, составленная Г.В. Виноградовым но формуле Вальтера, приведена на рис. 1.7. При пользовании этой но.мо-граммой пря.мыми линиями соединяют попарно точки, соответствующие значениям вязкости при трех известных температурах с точками этих температур. Проведе1П1ые лини либо пересекаются в одной точке (фи1уративная точка), либо образуют треугольник (в этом случае фи1уративной точкой служит центр тяжести треугольника). Если затем требуется определить вязкость при какой-либо другой температуре, то проводят прямую линию через точку соответствующую заданной температуре, и фигуративную точку до пересечения со щкалой вязкости. Если требуется определить температуру при которой продукт будет иметь заданную вязкость, то проводят прямую линию от точки на щкале вязкости через фигуративную точку до щкалы температур.

Вязкость нефтепродуктов не является аддитивным свойством. Для расчета вязкости смесей пре;1ложены различны* формулы и номограммы. На рис. 1.8 приведена номограмм; Г.В. Винофадова, составлеггпая на основе формулы

Ig Ig rv,„ + 0.8)= (1-q/WO) Ig Ig (v + 0,8)--g/100lglg(Vg + 0.8),

где q - содержание высоковязкого продукта; v<Vg.

Пример. Даньг вязкости двух продуктов при одной и той же температуре (5 и 15 сСт). Требуется найти вязкость смеси, в которой содержится 60% более вязкого продукта. Соединяют точку 5 сСт лсвот гикалы с точкой 0%, а точку 15 сСт - с точкой 100%. Затем соединяют точку пересечения двух прямых с точкой 60% и продолжают прямую линию до шкалы вязкостей, получая на последней ответ: 9,2 сСт
