2лг dr Разделим иеремеииые в уравнении

= dФ 2т-

и ироиитегрируем его. В результате получим

Ф = (д/2л-)1пг + С, (22.4)

где С - постоянная иитегрироваиия. Очевидно, что аналогичные рассуждения можно повторить и для случая, когда иа плоскости находится источник, в этом случае получим

Ф = -{д/2ж)\пг + С. (22.5)

Уравнению Лапласа, очевидно, удовлетворяет ие только давление, но и введенные равенствами (22.4) и (22.5) нотеициалы

ЭФ ЭФ

+ = 0. (22.6)

Поскольку уравиеиие Лапласа линейное и однородное, его решения обладают очень важным свойством: сумма частных решений уравиеиия и ироизведеиие частного решения иа константу также являются решением. Это свойство позволяет использовать при решении задач метод, который называется сунернозицией. Математический смысл метода сунернозиции сводится к тому, что если имеется TV фильтрационных потоков с потенциалами

Ф; = /2л-)1пг + Q, где i = 1,2,...,TV,

Найдем потенциал добывающей скважииы (стока). Для этого спроектируем уравиеиие (22.1) иа цилиндрическую систему координат. В результате получим

го-Л, (22.3)

Заметим, что рассматривается добывающая скважина, поэтому при иро-ектировании скорость, иаиравлеииая к полюсу полярной системы координат, проектируется иа ось Or со знаком «минус», поэтому в равенстве (22.3) знак минус отсутствует. Далее, введем удельный дебит приходящийся иа единицу толщины пласта q = Q/h, и выразим его через скорость фильтрации

О 2m-hw h h

Следовательно, равенство (22.3) можно неренисать в виде

а dФ



ПЛОСКИЕ УСТАНОВИВШИЕСЯ ФИЛЬТРАЦИОННЫЕ ПОТОКИ

каждый из которых удовлетворяет уравнению Лапласа, то и линейная ком-

бинация этих потенциалов Ф = сФ, где Ci - произвольные постоян-

ные, также удовлетворяет уравнению Лапласа (22.6).

С гидродинамических позиций данный факт означает, что если найден потенциал /-ой скважины для случая, когда на пласте работает одна единственная /-ая скважина, то нри совместной работе в пласте всех N скважин, решение находится алгебраическим суммированием. Суммар-

ная скорость в пласте определяется как сумма векторов скоростей фильтрации, вызванных работой каждой из скважин. Таким образом, при совместной работе в пласте N скважин результирующий потенциал в произвольной точке М находится как сумма потенциалов всех скважин (см. рис. 22.2 а):

y]{<li/2)r. + С при

i = \

N i=l

(22.7)

где г - расстояние от точки М до /-ой скважины (/ = 1, 2,..., N), С[ - по-

стоянные.

Вектор скорости фильтрации w в точке М равен сумме скоростей фильтрации к каждой скважине (рис. 22.2 б).

(22.8)

W = ьи + ьи + .... + w.

где модуль вектора скорости

равен

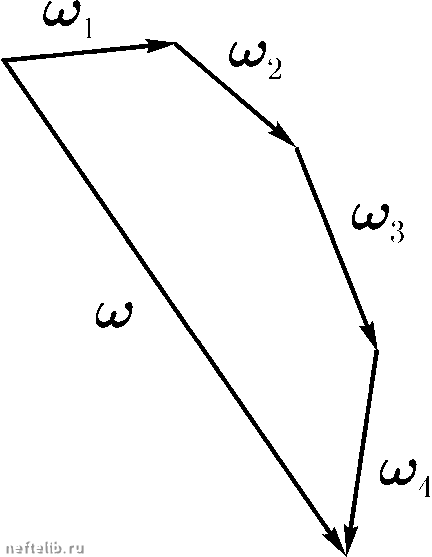

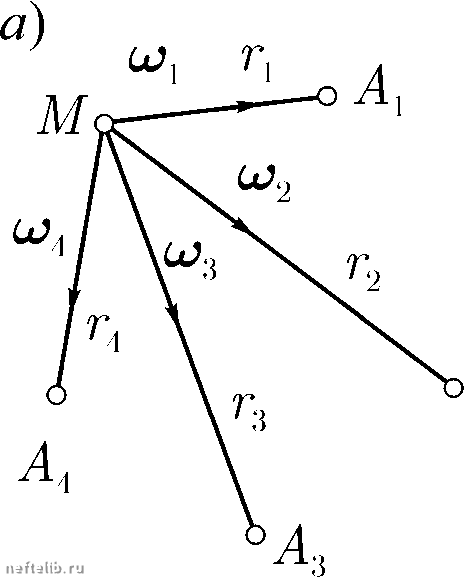

Рис. 22.3. Схема скоростей фильтрации в точке М при работе четырех скважин-стоков (а) и вычисление результирующей скорости в точке М (б)



ГЛАВА XXII

Метод суперпозиции можно использовать как в случае бесконечного пласта, так и в случаях, когда имеется контур питания или непроницаемая граница. В последних случаях для решения задач вводятся фиктивные скважины (источники или стоки), с помощью которых удается удовлетворить необходимым граничным условиям. Далее рассматривается работа совокупности реальных и фиктивных скважин в бесконечном пласте. Такой метод называется методом отображения источников и стоков.

Рассмотрим несколько примеров, решение которых находится с помощью метода суперпозиции и метода отображения источников и стоков, которые имеют практическое применение в теории разработки нефтяных

и газовых месторождении.

§3. Приток жидкости к группе скважии в пласте с удаленным

контуром питания

Используя принцип суперпозиции, рассчитаем дебиты, забойные потенциалы (давления), скорости фильтрации и т.д. для группы скважин, работающих в пласте с удаленным контуром питания.

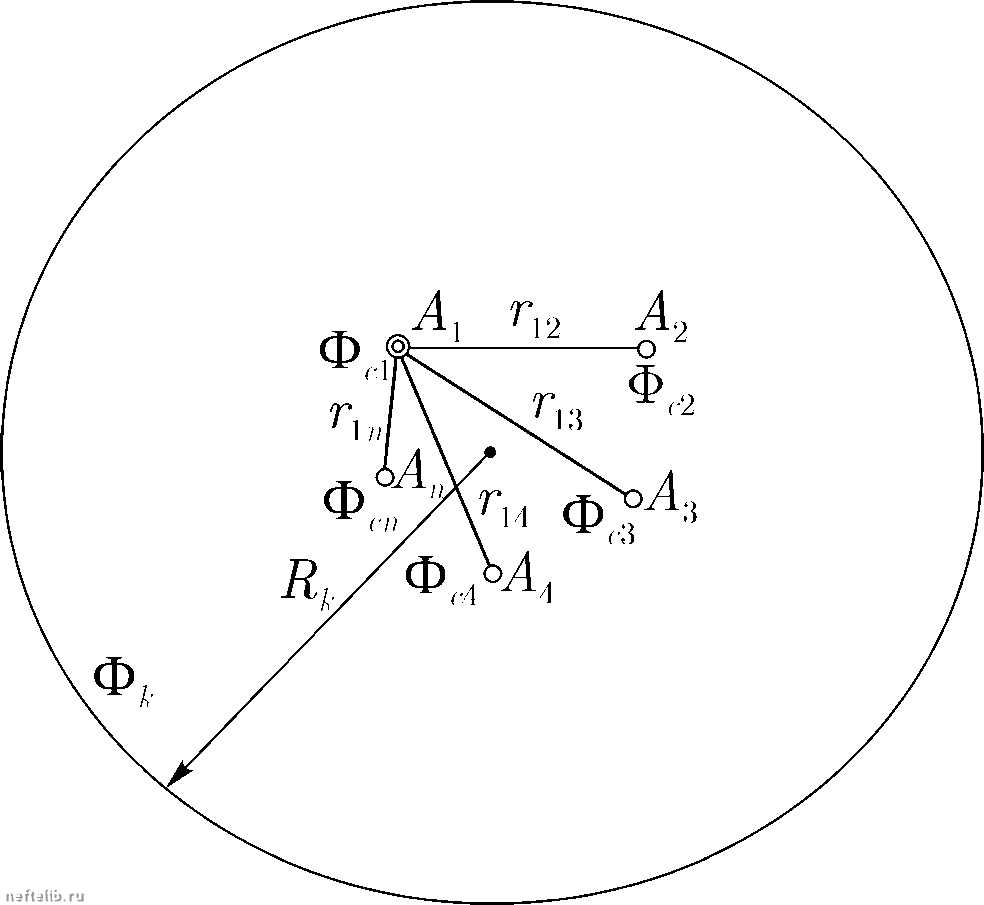

Рис. 22.4. Схема группы скважин с удаленным контуром питания

Пусть имеется п скважин (рис. 22.4) с радиусами г., на которых заданы потенциалы ФДзабойные давления р.), а также задан радиус контура питания Rj и потенциал на нем Ф(контурное давление pj), известны и

все расстояния между скважинами г. - расстояние между г -ои до j -ои
