470 тыс. м/сутки или 5,45 м/сек (нормальные условия). Результаты глубинных измерений давления и температуры в процессе работы скважины приводятся в табл. 4. Радиус зондирования был вычислен по формуле (XI. 24) для следующих параметров Ср уо = = Сг = 0,423 ккал/м • °С, Сп = 525 ккал/м • °С, что соответствует

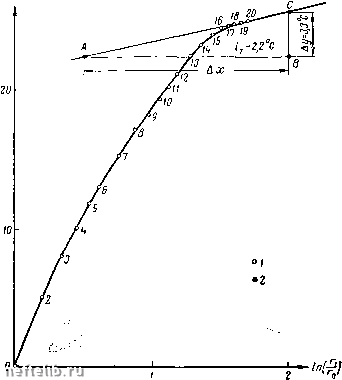

Рис. 42. Понижение забойной температуры в зависимости от логарифма условного радиуса после пуска скв. 108 Шебелинского месторождения. Обозначения те же, что на рис. 41.

средней теплоемкости пород, слагающих продуктивный горизонт НАГ, но определениям лаборатории УкрНИГРИ h = 23 м, = = 0,125 м; Qro = 5,45 м/сек (нормальные условия).

rt = 0,125 "j/l +

0,423 • 5.45 t 525-л-23 0,1252

= 0,125 /1 +0,004 i.

Результаты вычислений приводятся в графе 7 табл. 4. Наблюдения продолжались в течение 2 ч и за это время был достигнут радиус зондирования 67 см.

Чтобы определить гидропроводность пласта , на рис. 41 по

данным измерений построили кривую Ар = f (In t). Тангенс угла наклона касательной к конечному участку этой кривой имеет значение Up = 1600 K3/c.w. Используя соотношение = , находим у- = (5,45 • 10«) : (2я1600) = 542 9 • см/спз.

ц 2п1р

Рис. 43. Воронка депрессии, скв. 108 Шебелинского месторождения по данным термодинамического зондирования.

На рис. 42 приводится температурная кривая в полулогарифмической сетке координат AT = f (in -у- . Эта кривая показывает

повышение гидравлического сопротивления в призабойной зоне пласта примерно до точки 16. Эта зона ограничивается радиусом я«56 см. Точки, расположенные дальше этого радиуса, ложатся на прямую АС с наклоном h = 2,2° С. Если этот наклон соответствует пласто-

вой гидропроводности 542 д • см/спз, найденной но кривой Ар - = / (In t) рис. 41, то значение коэффициента Джоуля-Томсона но формуле (XI. 32) для опытных исходных данных: ip = 1600 кг/см; и = 2,2° С; Арз = 41,5 кТ/см\ АТ = 25° С будет следующее

е = 41,5

1600

1600 • 25 2,2 (41,5)2

= 0,217 °С/ате.

Пользуясь этим значением коэффициента е, кривую забойной температуры переводят в кривую пластовых давлений по формуле (XI. 31). Результаты пересчетов даются в табл. 4 в графах 9, 10. В графе 11 дано значение Ар (г), по которому построена воронка

депрессии на рис. 43 в системе координат Ар*, In - , В этой системе

участки пласта однородной проницаемости характеризуются прямыми линиями.

Таблица 4. Результаты, термодинамического зондирования скв. 108 Шебелинского месторождения

Итак, призабойная зона I для г < 56 сж характеризуется относительно постоянной заниженной проницаемостью по отношению к проницаемости пласта. Гидропроводность / зоны, судя по наклону
