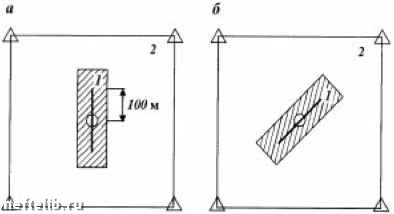

Рис. 8.4. Элемент пятиточечной системы с прямоугольным пизкопроницае-

мым включением (1) $ центре однородного пласта (2).

ГРП в добывающей скважине, трещина - внутри включения:

а - оси симметрии включения параллельны рядам скважин; б - оси симметрии включения составляют 45° с рядами скважин

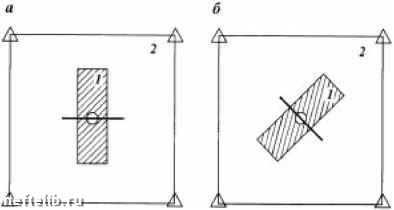

Рис. 8.5. Элемент пятиточечной системы с прямоугольным низкопроницаемым включением (1) в центре однородного пласта (2). ГРП в добывающей скважине, трещина выходит за пределы включения:

а - оси симметрии включения параллельны рядам скважин; б - оси симметрии включения составляют 45° с рядами скважин

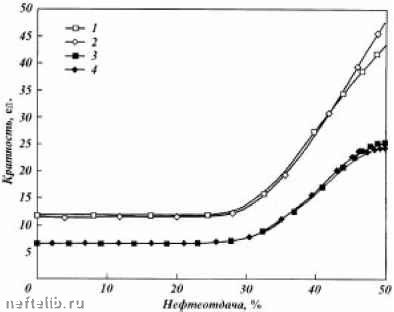

Рис. 8.6. Кратность увеличения темпа отбора нефти.

Трещина ГРП выходит из включения: 1 - вдоль оси, 2 - по диагонали; трещина ГРП целиком во включении: 3 - вдоль оси, 4 - по диагонали

(рис. 8.4). Если трещина проходит в ортогональном направлении, то ее крылья наполовину выходят за пределы включения (рис. 8.5).

Расчеты показали, что дебит скважины после ГРП в основном определяется ориентацией трещины относительно включения и оказывается существенно выше, если трещина выходит за пределы низкопроницаемого включения. Различия, связанные с расположением включения относительно сетки скважин (варианты "а" и "б" на рис. 8.4, 8.5), оказались несущественными, так как размеры включения и полудлина трещины невелики по сравнению с расстоянием между скважинами. На рис. 8.6 приведен график кратности увеличения темпа отбора нефти в результате ГРП, показывающий, во сколько раз быстрее достигается то или иное значение нефтеотдачи в вариантах с ГРП по отношению к варианту без гидроразрыва. Если трещина целиком содержится внутри низкопроницаемого включения, то дебит нефти в результате ГРП



возрастает в 6,7 раза. Если трещина выходит за пределы включения на половину своей длины, то дебит увеличивается в 11,5 раза.

Таким образом, гидроразрыв пласта в скважинах, вскрывающих области с пониженной проницаемостью или имеющих загрязненную призабойную зону, приводит к многократному увеличению дебита и при грамотном определении параметров трещины позволяет не только восстановить производительность скважины, но и приблизить ее к величине, рассчитываемой для скважины с трещиной ГРП в однородном пласте.

8.3. ВЛИЯНИЕ ГИДРОРАЗРЫВА В СЛОИСТОМ ПЛАСТЕ НА ВЫРАБОТКУ ЗАПАСОВ ОТДЕЛЬНЫХ СЛОЕВ

Гидравлический разрыв пласта приводит к кратному увеличению коэффициента продуктивности скважин и при проектировании его использования как элемента системы разработки увеличивает полноту выработки запасов углеводородов. В слоистом пласте этот эффект проявляется по-разному для отдельных слоев и определяется степенью их сообщаемости, толщиной и проницаемостью каждого слоя, длиной и проводимостью трещины. Кратность увеличения дебита скважины существенным образом зависит от того, создается ли единая трещина или гидроразрыв проводится селективно, и параметры трещины подбираются для каждого слоя в отдельности [48].

В данном разделе анализируется дебит скважины после ГРП в слоистом пласте и оценивается величина притока из каждого слоя. Рассматривается стационарная фильтрация несжимаемой жидкости к скважине, пересеченной трещиной, расположенной в центре слоистого пласта с удаленным контуром питания радиуса Rc. Кровля и подошва пласта непроницаемые. Предполагается, что пласт состоит из N горизонтальных слоев проницаемостью kj и толщиной hi, i = 1, N. Давления на удаленном контуре и на забое скважины распределены по гидростатическому закону, соответствующие значения на кровле пласта постоянны и составляют Pc и pw. Рассматриваются случаи сообщающихся слоев и слоев, разделенных непроницаемыми перемычками.

1. Сообщающиеся слои. Предполагается, что пласт вскрыт по всей толщине единой вертикальной трещиной гидроразрыва ко-
