мещение прерывистых коллекторов на сильно преры- вистые и глинизация разреза в отдельных скважинах. Между слоями имеются в1держанные глинистые прослои. Проницаемость разных типов коллекторов условно может быть определенапо данным геофизических исследований скважин. Толщины и абсолютные отметки кровли слоев также

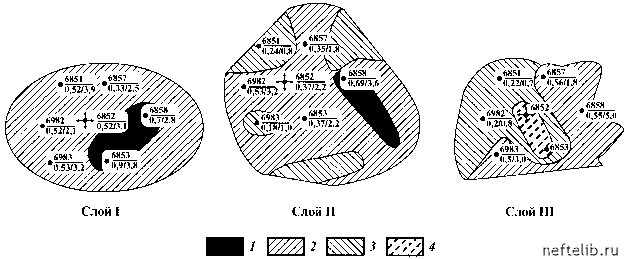

Рис. 9.1. Геологическая модель участка.

Коллектор: 1 - гидродинамически связанный, 2 - прерывистый, 3 - сильно прерывистый; 4 щения

зона заме-

определены по данным геофизических исследований и изменяются по простиранию. Остальные усредненные геолого-физические параметры пласта и физические свойства пластовых жидкостей приведены ниже.

Пористость .................................. 0,217

Начальная нефтенасыщенность .................... 0,533

Начальное пластовое давление, МПа ........... 21,6

Плотность нефти в стандартных условиях, кг/м3 ... 837

Плотность воды в стандартных условиях, кг/м3..... 1020

Вязкость нефти, мПа-с ........................ 1,39

Вязкость воды, мПа-с .......................... 0,43

Газосодержание, м3/м3 .......................... 94,0

Объемный коэффициент нефти ................... 1,235

Давление насыщения, МПа ....................... 11,6

Рассматриваемый участок введен в разработку в 1982 г. Границы участка, выбранные таким образом, чтобы через них отсутствовали потоки флюидов, проходят через цен- тры добывающих скважин. Начальные запасы нефти, которые могут быть отнесены к участку, оцениваются в 248 тыс. т.

Нагнетание воды в скв. 6852, расположенную в центре участка, было начато в 1982 г. К октябрю 1994 г. отобрано 48,2 тыс. т нефти и 5,7 тыс. т воды. В соответствии с вы- деленной границей участка для скважин, расположенных на границе, учитывалась одна треть фактической добычи.

Для расчетов создана геолого-математическая модель рассматриваемого участка пласта, представляющая собой трехмерную сеточную область. Горизонтальные сечения расчетных ячеек - квадраты со сторонами по 100 м. Вертикальные размеры ячеек переменные и определяются конкретным распределением неоднородности и толщины пласта.

В основу геолого-математической модели положена детерминированная геологическая модель, приведенная на рис. 9.1. В плане выделено 10 х 8 расчетных ячеек. По вертикали участок разделен на восемь слоев переменной толщины и проницаемости (рис. 9.2). Каждый слой, выде- ленный в геологической модели и показанный на рис. 9.1, пред-ставлен по вертикали двумя слоями расчетных ячеек.
