Техническая характеристика сварочных агрегатов для ручной дуговой сварки

Таблица 2.1

Показатели

Напряжение, В: номинальное количество постов самоходных установок (передвижных)

Номинальный сварочный ток, А

Пределы регулирования сварочного тока, А

Индекс баз трактора Масса, кг

АС22.1

30 2

300 60-300

МТЗ-80.1

АС22

30 2

300 60-300

МТЗ-82.1

Показатели

Напряжение, В:

номинальное

холостого хода Мощность дизельного двигателя, кВт Номинальный сварочный ток, А

Пределы регулирования сварочного тока, А

Габаритные размеры, м Масса, кг

• Генераторы с колпестором.

АДД-3123У1

18,4

315 (ПВ-60%) 35-50

1,67x0,95x1,2 650

АС23

30 2

300 6&-300 МТЗ-В2.1

Таблица 2.2

Техническая характеристика самоходных сварочных установок

Таблица 2.3

Техническая характеристика балластных реостатов

ГЛАВА 2

2.2. Сварочные выпрямители

Сварочные выпрямители собирают из полупроводниковых элементов - вентилей, которые используют для выпрямления переменного тока. Выпрямители для сварочных работ имеют понижающий трансформатор с регулирующим устройством и блоки вентилей. Сварочные выпрямители подразделяют на однопостовые с крутопадающими, жестки.ми, пологопадающими и универсальными характеристиками, многопостовые с жесткими характеристиками. В сварочных выпрямителях применяют селеновые или кремне вые вентили, собранные по трехфазной мостовой или щестифазной схеме выпрямления (рис. 2.1), которые наиболее часто используют в монтажных условиях. В качестве понижающего трансформатора в сварочных выпрямителях используют часто трансформаторы с нормальным или повышенным рассеянием.

-0 0

0 <Ь

Рис. 2.1. Электрическая схема сварочных выпрямителей а- трехфазная мостовая; шестифазная с уравнительным дресселем; в - с транзисторным блоком

Аналитическое выражение для рабочего участка внешней характеристики сварочного выпрямителя, собранного по трехфазной схеме:

1-(/дЛк.з.)

Среднее напряжение холостого хода выпрямителя зависит от напряжения в трансформаторе; U = SSU. /л, где Ur - амплитудное значение вторичного напряжения трансформатора.

Ток короткого за.мыкания зависит от полного реактивного сопротивления одной фазы Хт, источника питания вентилей (трансформатора и дросселя):

гтоЧНИИИЭЛЕКТРОПИТАНИЯДЛЯДУГОВОЙСВАРКИ

Динамические свойства трехфазных выпрямителей с падающей внешней характеристикой зависят от отношения рабочего напряжения дуги С/д к напряжению холостого хода (/х.х- Чем выше напряжение дуги перед коротким замыканием, тем больше отношение 4,3 / /д. При уменьшении от ношения максимальное значение тока снижается, что способствует лучшему переносу расплавленного металла и при t/д / U.x = 0,4-г-0,5 процесс протекает удовлетворительно.

Выпрямители с транзисторным блоком управления обладают высокой стабилизацией тока (рис. 2Лв). Выпрямительный блок питается от трехфазного трансформатора с увеличением магнитного рассеяния. В цепь выпрямленного тока последовательно дуге включают блок транзисторов Т. Крутопадающую вольт-амперную характеристику формируют трансформаторы и транзисторные блоки. Изменяя силу тока базы /б, можно в широких пределах изменять силу коллекторного тока 1. Это обеспечивается с по.мо-щью дополнительного выпрямителя и активного сопротивления R, установленного в цепи базы.

Сила сварочного тока зависит только от силы тока управления /б, что позволяет настраивать источник на требуемый режим сварки. Установка дополнительной обмотки связи по напряжению позволяет в таких источниках получать вольт-амперную характеристику с различным значением dU„ /д! в рабочей точке, где С/и - напряжение источника. Применение прерывателя П позволяет вести процесс в и.мпульсном режиме и добиваться плавного гашения дуги и др.

Универсальные сварочные выпрямители типа ВДУ имеют жесткие и крутопадающие вольт-амперные характеристики. Они имеют силовой трехфазный трансформатор и выпрямительный блок, собранный из тиристоров по шестифазной схеме с уравнительным реактором. Режим регулируется изменением угла открытия тиристоров выпрямительного блока. Скорость нарастания сварочного тока в цепи регулируется дросселями с отпайками.

Многопостовые сварочные выпрямители имеют силовой трансформатор с нормальным магнитным рассеянием и выпрямительный блок. Внешняя вольт-амперная характеристика этих выпрямителей жесткая. Ток на каждом посту регулируется при помощи балластных реостатов типа РБ у выпрямителей типа ВДМ. При сварке напряжение дуги С/д = Uo - 1дЯс, где Ц) ~ напряжение источника; - сопротивление сварочной цепи, Лс - Дпр + 7?пр - сопротивление проводов; - сопротивление балластного реостата.

Сила сварочного тока поста /п = /д = (С/о - С/д)/[/%(/р + /)]

При коротком замыкании Число постов, которые могут

быть подключены к многопостовому выпрямителю, определяют с учето.м коэффициента одновременности К: п = /р.н / /s/n.c- где /г.н - номинальная сила тока выпрямителя; /п.с - средняя сила тока поста; = 0,6.

В трассовых условиях и на монтажных площадках применяют однопостовые и многопостовые выпрямители.

ГЛАВА 2

Источники питания подключают к постам сварочным кабелем (медным или алюминиевым). Сечение сварочных кабелей выбирают в зависимости от тока в соответствии с табл. 2.4.

При сооружении магистральных трубопроводов и компрессорных станций для ручной сварки используют передвижные энергетические агрегаты, имеющие вагончики, в которых установлены сварочные выпрямители. В одном вагончике устанавливают от четырех до восьми постов. Транспорти-.руют вагончики по трассе тракторами. Такие энергетические агрегаты удобно эксплуатировать в северных районах при температуре от -40 до -t-40°C.

Таблица 2.4

Выбор сечения сварочного кабеля

В состав агрегата АЭП-52 входят: электростанция переменного тока, смонтированная на гусеничном тракторе; блок питания, в котором размещены аппаратура управления электростанцией, выпрямители для питания электроэнергией сварочных постов и другое вспомогательное оборудование; палатка (укрытие с электрическим освещением), предназначенная для работы в ночное время и защиты места сварки от атмосферных влияний. Для питания пяти постов выпускают афегат АЭП-52А.У1 на базе гусеничного трактора Т150.

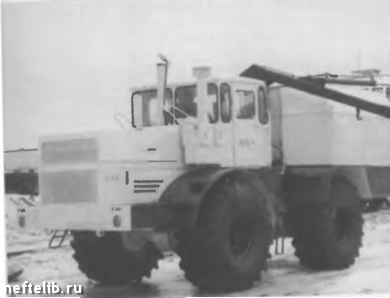

Сварочный агрегат АС-81 установлен на базе трактора К-700А. Агрегат имеет палатку для укрытия места сварки от атмосферных осадков. Палатку устанавливают на место сварки с помощью гидрофицированной стрелы. В комплект агрегата входит компрессорная установка для работы пневмоин-струмента и сущильная печь для прокаливания электродов. Подобно АС-81 выпускают афегат АПС-43.12 и на базе трактора К-700-1 выпускают агрегат АПС-84.12, рассчитанный на работу вось.ми сварочных постов (рис. 2.2).

В трассовых условиях и на строительных площадках электроустановки питаются от линий электропередач и передвижных дизель-электрических станций (табл. 2.5).

Электростанции для трубосварочных баз чаще устанавливают в вагончиках с отоплением, что позволяет значительно сократить время на подготовку и запуск двигателя в зимнее время. Применение дизель-элекфиче-ской станции позволяет использовать сварочные преобразователи и выпрямители различных назначений. При ручной дуговой сварке на трубосварочной базе станция обеспечивает ток 60-315 А, а при сварке под флюсом - 250-500 А.

МНИКИ ЭЛЕКТРОПИТАНИЯ ДЛЯ ДУГОВОЙ СВАРКИ

Рис. 2.2. Сварочный агрегат АПС с гидрофицированной стрелой

Таблица 2.5.

Передвижные электростанции для сварочных постов

Тип электростанции

Питание оборудования от линии электропередач (ЛЭП) оУ™"" через понижающий трансформатор с выходным напряжением 380 4UU • В качестве сварочных источников питания применяют сварочные выпрямители (см. табл. 2.6).
