Рис. 202. Трсхпролетный трубопровод с упругими крайними опорами.

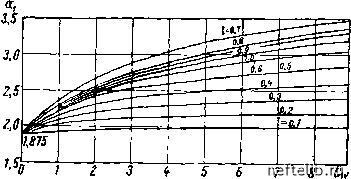

Рис. 203. График для определения частоты колебаний основного тона трубопровода, лежащего па четырех опорах при упругих крайних опорах.

Рис. 204» Одноконсольный трубопровод с упругой опорой.

Рис. 205. График для определения частоты колебапий основного топа однокопсольпого трубопровода с упругой опорой.

§ 64. Собственвая частота колебаний П-образного компенсатора

Схема трубопровода с П-образпш! компенсатором приведена па рис. 206.

р- в-

Рис. 206. Участок трубоировода с П-образным компенсатором.

Приближенное значение частоты колебаний основного тона такого трубопровода из плоскости трубопровода определяется по формуле

8.65

2IJJ

q[ 1-f 0,375--f--j

Н-1,875-i- + 0,03l(-J

,(8.4)

где EJ - жесткость поперечного сечения рассматриваемого трубопровода в кГсм; q - вес 1 см длины трубы с учетом веса продукта в кГ; I - расстояние ме?кду опорами компенсатора в см; Н - вылет компенсатора в см; В - длина спипки компенсатора в см.

§ 65. Собственцые частоты колебаний арочных трубопроводов

Арочные трубопроводы выполняются в виде двухшарнирных или бесшарнирных арок (рис. 207).

Малые колебания арок могут происходить как вследствие изменения длины арки (радиа.тьпые колебания), так и изгиба (изгибные колебания).

Собственные частоты радиальных колебаний арочных трубопроводов определяются по формуле

где R - радиус оси арочного трубопровода; Ф - центральны!! угол;

Е - модуль упругости материала трубопровода;

(8. 5)

J - момент инерции поперечного сечепия трубопровода; F - площадь поперечного сечения трубопровода; т - погонная масса трубопровода;

Oi - коэффициент, зависящий от условии закрепления концов и формы колебаний (принимается по табл. 75).

Рис. 207. Схемы арочных трубопроводов, а -двухшарнирпая арка; б - бесшарнирная арка.

Таблица 76

Коэффициенты aj для арочных трубопроводов

Здесь Оо соответствует колебаниям основного тона, а, и т. д. - колебаниям первого, второго и т. д. обертонов.

Для определения собственных частот изгибных колебаний арочных трубопроводов применяется формула

. К -,/ EJ

= 2я Rf V •

(8.6)

Коэффициент К в этой формуле берется из табл. 76 в зависимости от граничных условий и формы колебапий.
