в целой трубе к давлению в тройнике характеризуется коэффициентом

П=-Ц---; (4-21)


Ряс. ii. To.iCTOCTCifnuir неусилсти.п! [ьчинонроход-ный тройник.

здесь g - эмпирический коэффициент (определяется но табл. 39);

Таблица 39 Значения коэффициента в формуле (4. 21)

rf, мм

13,3

0,145

0,190

0,2.30

0,215

г - наружный радиус магнстральпо!! трубы тройника; г, - наружный радиус ответвления;

г - внутренний радиус магистральной трубы тройника; 6 - толщина стенки магнсп ралг.ной трубг.г тройника; 61 - толщина стенки ответвления. Коэффициент интенсификации наиряженин (т. е. отношение наибольшего напряжения, действующего в стенке тройпикового соединения, к напряжению в целой трубе при прочих равных условиях) равнопроходпого пеусилетшого тройника (рис. \i3) определяется формулой

( = 0,9

где / - коэффициент интенсификации напряжений; г - радиус магистральной трубы тройника; б - толщина стенки магистральной трубы тройника.

(4. 22]



Копструктпнпые решения иеусилепнмх тройпиковых соединений выполняют путем врезки одной трубы в другую, причем ответвление приваривают к магистральной трубе троГгника снаружи.

§ 33. Расчет усиленных тройников

Использованне зсилпвающих накладок позволяет обеспечивать работу трой)£иковых соединений почти до таких же давлений, как и давлепия в магистральной липни. Усиливающие накладки, однако, пе оказывают больпгого противодействия раннему ноявлспию пластических деформаций и не могут быть поэтому эффективным средством повышения давлени>с без достижения преде.та текучести в отдельных •зонах сопряжения.








-3 е

Рис. 45. Типы усиливающих накладок тройпиковых соединений.

Некоторые виды усиливаюящх накладок показаны на рис. 45. Наиболее распространенны.\[и являются усиления в виде плоской накладки (рис. 45, а) и в виде воротника (рис. 45, б). При увеличении размеров плоской на1<ладкп она превращается в накладку, охватывающую всю магистральную трубу (рис. 45, в). Охватывающая усиливающая пакладка моя>ет иметь заплечики (рис. 45, г). Усиление в виде косынок и подковообразного усил1твающого ребра (рис. 45, е) вследствие большой жесткости нриводит к значительной концентрации напряжений. ]\ольцевая усиливающая пакладка .может быть выполнена в В1где «воротника» (рис. 45, д). При дополнении «ворот-вика» жесткости третьим подковообразным ребром, охватывающим нижнюю часть магистральной линии, получается устройство, изображенное па рис. 45, ж, называемое усилением в виде трех ребер. Этот тип усиления 040jrb сложен с точки зрения его пригонки и сварки, которую к тому же трудно проверить радиографическими способами.



Размеры усиливающих накладок усиленных тро11нпковых соединений определяют но методу «замещения площади». Сущность этого метода заключается в том, что металл, удаленный из стенки магистральной труб1>1, замещают таким же количеством металла, которым устанавливают в место соединения в виде усилепия. При этом влияние усилетгя эффективно только в пределах «области усиления», размеры которой устанавливаются в соответствии с рис. 46.

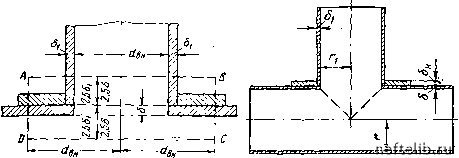

Рис. 40. Ра.ч.моры «области усиления» тройпиновых соедипет1Ин.

Рис. 47. PaBMOupoxo;i,iibiii тройник с усилением плоской иак.гадкой.

Таким образо.м, в .чюбом диа.\гетралыи).м сечении отверстия площадь металла, вырезанного из магистральной трубы для образования отверстия, должна быть компенсирована мета.тлом, надежно соединенным со степной сосуда в нроделах зоны ABCD. Площадь сечения металла в пределах указанной зоны с учетом сечепия птвов должна быть не меньше 2йва б, где б - толщина стопки магистральной трубы, den - внутренний диаметр ответвления.

Коэффициепт интенсификации напряжений равнопроходпого тройника, усиленного плоской накладкой (рис. 47), определяют по формуле

/ = 0,9

1н 26

{4.23)

коэффициепт интенсификации нанряжений; радиус магистральной трубы тройника; толщина стенки магистральной трубы тройника; толщина плоской накладки.

§ 34. Рекомендации по иросктлрованию тройниковых соединений

Необходимо, чтобы выбор копструкции и технология изготовления деталей тройниковых соединений основывались на тщательной цеаке всех факторов, влияющих на прочность ответвления. Большое 9*
