тания охватывает пласт со всех сторон (например, чашеобразная мульда, см. следующий параграф). Пластовые водонапорные системы могут пополняться водами и через тектонические трещины (иногда глубинными водами) и частично через плохо проницаемые кровлю или подо-П1ву пласта. Часто разработка залежи нефти и газа протекает в условиях режима растворенного газа или газонапорного режима даже тогда, когда нефть и газ подпираются краевой и подогавенной водой и связь с областью питания пласта не наругаена, т. е. когда газ, нефть и вода залегают в естественных подземных резервуарах открытого типа. В этих случаях водонапорный режим может наругаиться (во всей залежи или частично) по следующим, например, причинам: проницаемость пласта плохая, начальное пластовое давление лигаь немного превыгаает давление насыщения, темпы отбора нефти несоразмерно велики и т. д.

Если в пласте, изображенном в разрезе на рис. 4, имеются только что перечисленные условия, то при разработке залежи нефти NLMTRFQ будут наиболее характерны либо признаки газонапорного режима, либо режима растворенного газа. Если бы ниже линий AD и ЕС пласт выклинивался и не имел связи с областью питания - закрытый подземный резервуар - и если бы, кроме того, газовой гаапки в пласте не было (нефть занимала бы всю область NBTRFQ), то разработка залежи нефти протекала бы в условиях явно выраженного режима растворенного газа. Допустим далее, что пласт ниже линий AD и ЕС выклинивается и не имеет связи с областью питания, но в отличие от предыдущего случая предположим, что газ из газовой гаапки выпущен (в процессе эксплуатации газовой залежи LBM); давление в области LBM равно или близко к атмосферному. В таком случае скв. №1, пересекающая зеркало нефти LM, будет работать в условиях гравитационного режима со свободной поверхностью жидкости (нефти); скважина же №2, пересекающая кровлю в точке W ниже уровня I/M, будет работать в условиях напорно-гравитационного режима.

Наконец, предположим, что газовой гаапки в месторождении нет, хоропю проницаемый пласт со стороны ЕС выклинивается, а со стороны AD простирается до области питания, причем отметка зеркала воды в области питания (на выходах пласта) значительно выгае отметки точки перегиба В кровле пласта. В таком случае залежь нефти NBTRFQ будет находиться в условиях явно выраженного водонапорного или, точнее сказать, упруго-водонапорного режима. Более подробно о пластовых водонапорных системах будет сказано в следующем параграфе.

Вообще следует подчеркнуть, что ни приведенная выгае и никакая иная более сложная классификация режимов не в состоянии учесть и предусмотреть всех особенностей, с которыми приходится сталки-



ваться в реальных условиях. Достаточно указать на то, что нри разработке залежи нефти в разных ее частях иногда одновременно сугцеству-ют разные режимы; в других случаях наблюдается последовательная смена режимов в процессе разработки одной и той же залежи и т. д.

Все же, памятуя об этих оговорках, приведенную выгае классификацию режимов нефте-водо-газоносных пластов можно принять за основу нри регаении задач подземной гидравлики.

В заключение заметим, что наибольгаая отдача нефти из пласта и наиболее выгодные условия эксплуатации скважин получаются в условиях водонапорного режима. Поэтому при разработке нефтяных месторождений всегда стараются поддержать, восстановить или искусственно создать условия водонапорного режима (путем закачки в пласт газа, воздуха или воды); более подробные сведения об этом можно найти в курсах эксплуатации нефтяных месторождений и в специальной литературе - см., например, Крылов [79], Корганов [73], Максимо-

116], Муравьев [130], Газиев [28], Багдасаров [10

§ 5. Типовые схемы и моделирование пластовых

водонапорных систем

В больгаинстве нефтяных месторождений СССР и зарубежных стран отмечено присутствие активной законтурной или подогавенной пластовой воды. Отсюда следует, что водонапорному режиму и изучению пластовых водонапорных систем необходимо уделить особое внимание. Приведем сначала некоторые типовые схемы пластовых водонапорных систем (подробности см. в книгах Щелкачева и Пыхачева [203], Кейльгака [69], Келлера [70], Принца [148]), а затем выясним некоторые вопросы моделирования этих систем.

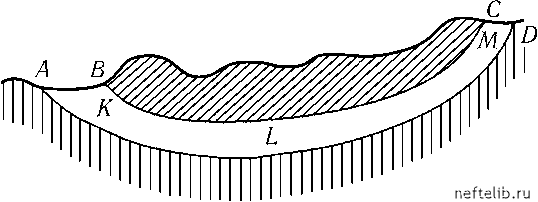

Па рис. 6 изображен вертикальный разрез артезианского пласта при мульдообразном залегании. АВ и CD - области питания, KLM - область напора. Мульда может быть чагаеобразной, и в этом случае пластовая вода стекает к средней, наиболее глубокой, части мульды со всех сторон. Мульда может быть корытообразной - пластовая вода стекает к средней части мульды с двух сторон. Если зеркало пластовых вод в области питания чагаеобразной мульды находится со всех сторон на одном уровне, то имеем пример неподвижного артезианского бассейна. Если CD расположено выгае АВ то АВ будет областью естественного стока, CD - областью питания; мы имеем пример

Впервые это было убедительно доказано нроф. М.А.Ждановым на примере анализа режима залежи с Майкопского нефтеносного района. Труды I Всесоюзного съезда ВНИТО нефтяников в 1933 г.



артезианскою потока. В качестве реального примера мульдообразного залегания пласта можно указать Парижский артезианский бассейн.


Рис. 6. Вертикальный разрез артезианского пласта (мульда).

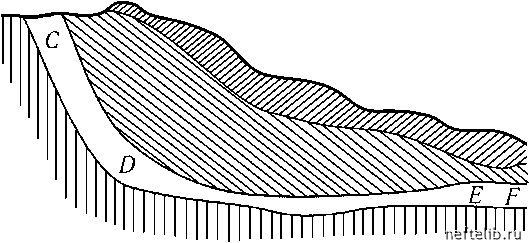

Па рис. 7 изображена структурная форма пласта типа флексуры. В области FED пласт залегает полого, а в области DC круто изгибается вверх; верхнее колено флексуры napynieno (например, эрозией) и выходит прямо на дневную поверхность. АВ - область питания, CDEF - область напора. Если водоносный пласт, продолжаясь в направлении EF выходит дальгае на дневную поверхность в пониженной части ее рельефа, то место выхода будет служить областью естественного стока и в таком пласте будем иметь артезианский поток. Если со стороны F пласт выклинивается или ограничен сбросом, то пласт CDEF будет служить неподвижным артезианским бассейном. Типичным примером флексуры служит артезианский пласт Дакоты (США).

А В


Рис. 7. Вертикальный разрез артезианского пласта (флексура).

Область питания дакотского артезианского пласта находится в Скалистых горах на высоте от 1000 до 2000 м над уровнем моря, тогда как высота самой Дакотской долины не превосходит 600 м. Это создает
