ку О пространства, в которой все траектории сходятся.

И здесь, благодаря пространственной симметрии относительно центра О, величина скорости фильтрации и напор в какой-нибудь точке потока будут функциями только от расстояния г между этой точкой и центром О. Поскольку величина скорости фильтрации и напор оказываются функциями только от одной переменной (от радиуса-вектора г), постольку полное исследование сферического радиального потока также можно выполнить элементарными методами.

Можно привести такой пример сферического радиального потока: допустим, что гидродинамически несовергаенная скважина В В ЕС С малого диаметра едва вскрыла непроницаемую горизонтальную кровлю ABCD однородного пласта весьма больпюй могцности (см. рис. 46). В таком случае приток жидкости или газа в ближайгаей окрестности к забою скважины будет почти точно (тем точнее, чем меньгае степень вскрытия пласта, чем больгае его могцность и чем меньгае радиус скважины) следовать законам трехмерного радиального движения.

2. Напор и приведеппое давление; поверхности

равного напора и изобары

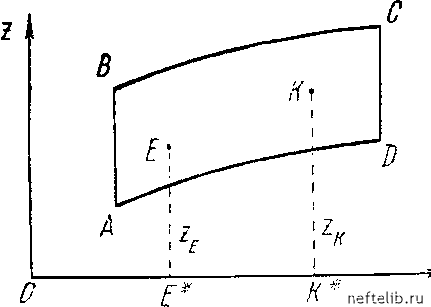

Рис. 47. Элемент пласта (вертикальный разрез).

Рассмотрим вертикальное сечение элемента пласта ABCD (см. рис. 47); AD и ВС - сечения подогавы и кровли пласта.

Проведем опорную горизонтальную плоскость, пересекаюгцую выбранное нами вертикальное сечение пласта по прямой, которую примем за ось X. Будем отсчитывать высотные отметки различных точек пла-



ста от выбранной горизонтальной плоскости, а в сечении ABCD - от оси X.

Обозначим высотные отметки точек Е и К через ze и zk, давления в этих точках - через рв Рк вес единицы объема жидкости в пластовых условиях - через 7. Тогда напоры Не hx в точках Е и К определяются как суммы пьезометрических высот и высотных отметок:

(1, VIII)

(2, VIII)

Если в этих формулах давления р измерять в атмосферах, то высотные отметки Z и напоры h необходимо измерять в сантиметрах, а величину 7 - в кг/ слс".

Определим приведенные давления pj. и pj в точках Е и К с помогцью следуюгцих формул:

Ре + 1ZE = Фе,

Рк + 1ZK = jflK

(3, VIII) (4, VIII)

Итак, для подсчета напора или приведенного давления в какой-либо точке пласта необходимо знать высотную отметку и давление в той же точке, а также вес единицы объема жидкости в пластовых условиях.

Приведенным давлением часто удобнее пользоваться, чем истинным. Действительно, в реальных условиях забои скважип в одном и том же пласте имеют разные гипсометрические отметки, ибо, во-первых, скважины имеют различные глубины нроникповения в пласт и, во-вторых, одни скважины вскрывают нласт в более новыгаепной, а другие - в менее новыгаепной части структуры.

Благодаря этому глубинные манометры, помегценные на забоях скважин, зафиксируют различные пластовые давления даже тогда, когда никакого движения жидкости в пласте нет. Однако напоры и приведенные давления будут в последнем случае одинаковы во всех скважинах. Наоборот, если жидкость в пласте движется, то напоры и приведенные давления уменьгааются в сторону ее движения.

Приведенные давления в точках Е и К были бы равны истинным давлениям в точках Е* и К*, лежагцих в опорной плоскости па одних вертикалях с Е и К, если бы поток однородной жидкости в пласте был плоско-параллельпым, и именно горизонтальным, и если бы опорная плоскость была расположена внутри потока. Конечно, то же



заключение о равенстве истинных и приведенных давлений было бы справедливо и в частном случае однородной покоящейся жидкости.

На практике за опорную горизонтальную плоскость чагце всего принимают либо первоначальное зеркало водо-нефтяного контакта, либо помегцают опорную плоскость на уровне моря.

В формулах (1, VIII) - (4, VIII) напор выражается в сантиметрах столба жидкости с удельным весом, соответствуюгцим пластовым условиям. Когда величину 7 в пластовых условиях можно считать постоянной, это не вызывает особенного неудобства.

Однако часто приходится сталкиваться с такими случаями, когда в пласте находятся две жидкости с разными удельными весами, например вода и нефть или соленая и пресная вода. В этих случаях(а также при наличии в пласте газированной жидкости) для сопоставлений статических пластовых давлений в разных точках пласта удобнее пересчитать напоры и измерять их в метрах или сантиметрах столба одной определенной жидкости, например воды с удельным весом, равным единице.

Нри подсчетах величины «избыточного напора», определяюгцего высоту уровня жидкости в открытой скважине, в формулы (1, VIII) - (4, VIII) следует вместо абсолютных давлений подставить избыточные над атмосферным.

До сих пор в данном параграфе мы упоминали лигаь о жидкостях, ибо при движении газа в пласте и при сравнении давлений в различных точках чисто газовой залежи влиянием веса самого газа пренебрегают. Считая величину 7 для газа в формулах (3, VIII) и (4, VIII) пренебрежимо малой, можно сделать вывод, что в чисто газовой залежи нет надобности различать истинное давление и приведенное. Поэтому все, что ниже будет говориться о приведенном давлении, следует для чисто газовой залежи считать справедливым и по отногаению к истинному давлению.

Геометрическое место тех точек в пласте, в которых напор имеет одну и ту же величину, образует поверхность равного напора; эта поверхность одновременно является и поверхностью равного приведенного давления. Как дальгае будет показано, в любой точке пласта скорость фильтрации жидкости всегда направлена по нормали к поверхности равного напора, проходягцей через ту же точку пласта.

Всегда, когда поверхность равного напора не вырождается в горизонтальную плоскость, давления в разных точках этой поверхности напора оказываются различными (но приведенные давления повторяем, будут одинаковыми).

В плоско-параллельных горизонтальных фильтрационных потоках поверхности равного напора оказываются цилиндрическими поверхно-
