водить не будем, а приведем табл. 46, отображающую изменения дебитов скважин при последовательных уплотнениях сетки их размещения. Таблицы заимствованы из книг Щелкачева и Пыхачева [203 .

При подсчетах табл. 46 было принято, что среднее расстояние а скважин от прямолинейного контура питания Aj равно 10 км, 25 = 500 м, Rc = 10 см, все дебиты и их изменения подсчитаны в процентах по отногаепию к дебиту скв. № 1 при одиночной ее работе.

Таблица 46

Суммарные дебиты взаимодействующих скважин и их приращения при различных степенях уплотнения квадратной сетки (рис. 184)

Число

Степень

Число

Суммарный

Среднее

Среднее нри-

скважин

уплотнения

новых скважин

дебит, %

приращение суммарного дебита на одну скважину но сравнению с начальной стадией разработки, %

ращение суммарного дебита, приходящееся на долю каждой новой скважины, но сравнению с предыдущей степенью уплотнения, %

начальная

221,4

31,1

31,1

251,3

18,9

277,3

Подсчеты выполнены при а = 10км, 25 = 500 м, Rc = 10 см; все дебиты подсчитаны в процентах по отношению к дебиту одиночно работающей СКВ. № 1.

Табл. 46 подтверждает выводы, сделанные на основе табл. 44, н в рассматриваемом случае числа последней вертикальной колонки меньгае (при последующих степенях уплотнения) чисел тех же строк предпоследней колонки.

Если воспользоваться материалами исследования продуктивности первых эксплуатационных скважин и имеющимися геологическими данными о пласте, то относительные величины, приведенные в табл. 46, можно пересчитать в абсолютные. В таком случае на основании таблиц типа табл. 46, дополненных технико-экономическими расчетами, можно судить о рентабельностн той или иной степени уплотнения сетки скважин.



Другие примеры гидродинамических регаений задач о взаимодействии различных грунн скважип см. в книгах Лейбензона [100], Щелкачева и Пыхачева [203], Маскета [120

Анализ простейших гидродинамических полей

взаимодействуюгцих скважин и выводы по поводу влияния на их работу непроницаемых

границ в пласте

Рис. 185. Скв. Ai и А[ (стоки) и их зеркальные отображения А2 и А2 (стоки) в прямолинейной ненроницаемой границе пласта уу.

При анализе семейств траекторий, изображенных на рис. 172 и 181 и соответствующих случаям притока жидкости к двум и к трем симметрично расставленным равнодебитным скважинам, отмечалось наличие прямых нейтральных линий тока, служащих границами между потоками к соседним скважинам. Па рис. 172 нейтральной линией тока служила ось у, на рис. 181 линии Hi, Н2, Hs.

Если мысленно представить себе, что в пласте вдоль прямых нейтральных линий тока установлены тонкие ненроницаемые плоские стенки, перпендикулярные кровле и нодошве пласта (т. е. перпендикулярные к основной плоскости течения плоско-на-раллельного потока), то течение к каждой из скважин не нарушилось бы. Больше того, если, сохраняя прежнее положение введенных в нласт ненроницаемых стенок, прекратить эксплуатацию всех скважин, кроме одной, то картина притока к этой оставшейся между ненроницаемыми стенками скважине не нарушится.

Отсюда следует весьма важный обратный вывод: допустим, что в пласте имеется плоская непроницаемая граница уу, пернендикулярная кровле и подошве пласта (рис. 185).

Если на том или ином расстоянии 5 от ненроницаемой границы уу эксплуатируется гидродинамически совершенная скв. Ai, то распределение давления вокруг СКВ. Ai лее дебит оказываются совершенно такими же, как если бы ненроницаемой границы у у вовсе не было, однородный нласт неограниченно продолжался бы вправо (глядя на рис. 185) и на расстоянии 26 от

"Несколько видоизменяя, подобное заключение можно было бы обобщить на установку непроницаемых границ в потоке вдоль любой (необязательно нейтральной) линии тока, но такое обобщение в данном курсе нас не интересует.



СКВ. Ai, эксплуатировалась бы равнодебитная скв. А2; линия центров скв. Ai и А2 должна быть нерпендикулярна уу. Следовательно, гидродинамическое ноле одной экснлуатационной скв. Ai в пласте, ограниченном ненроницаемой плоской стенкой уу, можно рассматривать как половину гидродинамического ноля двух равнодебитных скв. Ai и А2, т.е. на рис. 185, левее оси уу, можно было бы начертить картину траекторий и изобар, изображенных левее оси у на рис. 172.

Итак, исследуя плоский поток к скв. Ai вблизи прямолинейной непроницаемой границы уу, необходимо в центре скважины поместить сток и этот сток зеркально отобразить стоком же в линии уу. Близость к эксплуатационной скважине прямолинейной непроницаемой границы в пласте равносильна близости к скважине (уже в условиях однородного неограниченного пласта) другой взаимодействующей скважины на расстоянии, вдвое большем, чем расстояние до ненроницаемой границы.


i 1 i

t.„

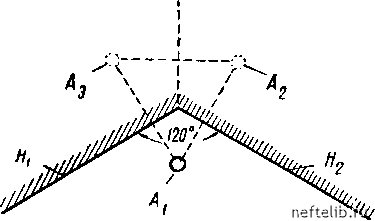

Рис. 186. Скв. Ai (сток) и ее зеркальные отображения А2 и a3 (стоки) в прямолинейных непроницаемых границах пласта Hi и Н2.

Рис. 187. Скв. Ai (сток) и ее зеркальные отображения А2, a3, а4 (стоки) в прямолинейных непроницаемых границах пласта Hi, Н2 и в их продолжениях Нз и н4.

В этих рассуждениях предполагалось, что контур области питания лежит на столь большом расстоянии от скважины, что его форма не влияет на форму изобар и траекторий вблизи скважины.

Под ненроницаемой границей в реальном пласте можно подразумевать, например, экранирующую поверхность сброса, когда амплитуда сброса превышает мощность продуктивного пласта и он но линии сброса приходит в соприкосновение с непроницаемым пластом; при решении многих задач за ненроницаемую границу принимают линию выклинивания пласта, порог его резкой фациальной изменчивости или экранирующую поверхность несогласного налегания (Брод [20]).

Если бы контур области нитания был расположен вблизи скважины, то пришлось бы делать специальное предположение: контур должен был бы совпадать с одной из тех изобар потока, которые изображены на рис. 172.
