В конце главы приводится обобгцепие задачи на случай произвольной формы контура нитапия.

В такой постановке эти задачи были в 1935 г. регаепы В. Н. Щелкачевым [200], [203]. В дальнейгаем П. Я. Полубаринова-Кочина [144] ре-гаила задачу для случая контура области питания эллиптической формы, а П. А. Чарный [184-185] регаил задачу при егце более обгцих предположениях о форме контура нитапия.

Строгое регаение перечисленных выгае задач возможно только с иомогцью методов гидромеханики. Согласно сказанному в предисловии к курсу, в данной главе не приводятся математические регаения задач. Чтобы сделать содержание дайной главы вполне доступным для читателей, не знакомых со специальными разделами высгаей математики (с теорией аналитических функций и дифференциальных уравнениями с частными производными), мы в этой главе ограничимся подробным пояснением постановки каждой задачи, анализом их окончательных регаений и практическими выводами.

Будем рассматривать лигаь плоское горизонтальное движение жидкостей и газов к скважине. В таком случае не требуется исследовать движение жидкостей и газов во всем пласте; достаточно изучить их движение в одном горизонтальном сечении пласта. Поэтому условимся в следуюгцей терминологии: скважиной, пластом и пластовым давлением будем для краткости соответственно называть плоские сечепия скважииы и пласта и давление именно в рассматриваемом горизонтальном сечении пласта.

Кроме того, вспомним, что во все формулы дебита скважины при установивгаемся плоско-радиальном движении к ней несжимаемой жидкости сжимаемой жидкости, газа и газировапной жидкости по ли-

неиному закону фильтрации входило одно и то же выражение m

зависягцее от геометрических особенностей движения (см. формулы глав IX-XIII). Вполне понятно, что если вместо строго радиального движения рассматривать перадиальпое, то при сохранении всех про-

чих условий па место выражения In становится иная логарифмиче-

екая функция от величии, характеризуюгцих размеры, форму и взаимное расположение контура области питания и скважииы. В остальном соответствуюгцие формулы глав IX-XIII не изменяются. А отсюда вытекает важный вывод: в данной главе достаточно рассмотреть неради-альное движение лигаь какой-либо одной жидкости (газа), например, несжимаемой жидкости. Все выводы о влиянии формы и взаимного

Решение этих задач было получено как с помощью метода отображения источников-стоков, так и с помощью метода конформного отображения [202].



эасположения контура области нитания и скважины, полученные для движения несжимаемой жидкости, будут справедливы и для движения любой другой жидкости или газа при прочих одинаковых условиях.

Из методических соображений данную главу мы начинаем с анализа задачи о движении жидкости от одной нагнетательной (ннжек-ционной) скважины к одной эксплуатационной скважине; простейшие задачи о нераднальном движении жидкости к одной скважине при круговой и прямолинейной форме контура области питания оказываются частными случаями упомянутой выше задачи. Такой подход к исследованию нерадиальных потоков является наиболее простым для тех читателей, которые не знакомы с методами гидродинамики.

Гидродинамически обоснованное решение задачи о движении жидкости от нагнетательной скважины к экснлуатационной представляет значительный интерес, ибо, во-первых, позволяет проанализировать простейшие закономерностн, связанные с проведением широко раснро-страненного на практике процесса заводнения; во-вторых, выясняются сугцественные неточности прежних высказываний по этому поводу Герольда, Юрена, Ноуэлса.

2. Исследование фильтрационного потока от нагнетательной скважины к эксплуатационной

Представим себе, что в однородный горизонтальный нласт весьма больших (теоретически неогранн-ченных) размеров и постоянной могцностн проведены гидродинамически совершенные равнодебитные нагнетательная н экснлуатационная скважины одинакового радиуса Rc. Исследуем установившееся плоское движение несжимаемой жидкости в пласте по линейному закону фильтрации в условиях водонапорного режима от нагнетательной скважины В к экснлуатационной Ас (рис. 154).

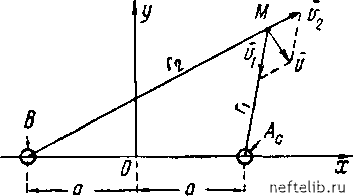

Рис. 154. Горизонтальные сечения экснлуатационной Ас и нагнетательной В скважин в однородном пласте.

Обозначим расстояние между центрами скважин через 2а, радиусы-векторы, проведенные нз центров скважин Ас и В в любую точку М пласта, - через ri н Г2; ось х проведем через центры скважнн, а начало координат поместим в середине расстояния между ними.



Чтобы сделать более понятными окончательные расчетные формулы, которые будут дальше приведены без доказательства, наномним некоторые выводы из главы IX.

При движении жидкости к эксплуатационпой скважине Ас (иред-нолагая, что она в пласте единственная и однородный нласт имеет пеограниченпые размеры) скорость фильтрации vi в любой точке пласта будет паправлепа по радиусу к центру скважины; по величине скорость фильтрации обратно иронорциопальна расстоянию до центра скважины. Па рис. 155 пунктиром проведены прямолинейные траектории движения жидкости к скважине Ас в верхней иолу плоскости; эти траектории занумерованы цифрами от О до 12 в порядке их обхода вокруг скважииы против движения стрелки часов (от положительной стороны оси х).

V/ 9 /2 \>

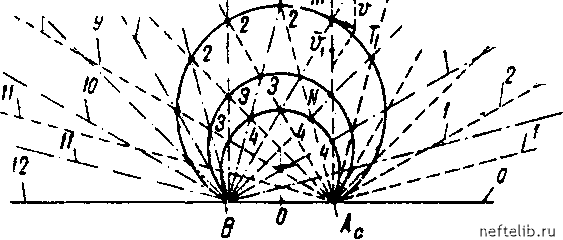

Рис. 155. Графическое наложение фильтрационных потоков эксплуатационной и нагнетательных скважин: сплошные кривые линии - траектории ре-зультируюш;его потока.

Допустим далее, что в том же пласте работает едипственпая нагнетательная скважина В, а эксплуатационная Ас бездействует. Для этого случая нрямолипейные траектории в верхней нолуилоскости показаны штрих-пупктиром и также занумерованы цифрами от О до 12; скорости фильтрации V2 паправлепы по радиусам от центра скважины В. Если скважины Ас а В работают одновременно, то результиру-югций фильтрационный ноток можно получить путем наложения (суперпозиции) тех двух потоков, траектории которых показаны пунк-
