worn-т-

130-

/i-----Г

I I I > I I I I

8 12 16 20 2 28 32 36 dO Шло скватин, П

Рис. 179. Зависимость суммарного дебита скважин кольцевой батареи от их числа: кривая 1 соответствует первой строке табл. 42, кривая 2 - первой строке табл. 43, кривая 3 - тем же условиям, что и кривая 2, но нри - - 20 км. Прямые линии - асимптоты соответствующих кривых.

на 24%; увеличение же на то же число скважип с 12 до 16 дает прибавку в дебите лигаь па 4%.

Суммарный дебит б скважип в батарее (в этом случае расстояние между соседними скважинами равно радиусу батареи 400 м) составляет 75% от дебита сплогапой кольцевой галлереи того же радиуса.

Приведенные подсчеты и графики приводят к выводу, что увеличение числа скважип в кольцевой батарее сверх определенного предела, соответствуюгцего сравнительно небольиюму их числу, явно невыгодно.

Дальгае мы вернемся егце к этому вопросу. Увеличение вдвое радиуса Rq кольцевой батареи увеличивает темпы роста суммарного дебита скважип, но не вдвое, а значительно меньгае. Кривая 2 рис. 179 значительно сильнее отличается от кривой 1, чем от кривой 3, т.е. увеличение вдвое радиуса батареи Rq сильнее отражается на суммарном дебите скважин, чем увеличение вдвое радиуса R контура области питания.

На основании формулы (92, XX) построены графики рис. 180, иллюстрируюгцие зависимость суммарного дебита одного и того же числа 8 скважип кольцевой батареи от радиуса батареи. Кривая 1 соответствует случаю = 10 км, кривая 2 - = 20 км\ кроме того, было принято, чтоЛс = 10 см. На оси абсцисс отложены значения радиуса Rq батареи скважин (в метрах); на оси ординат отложены величины дебита Qc8 -> выраженного в процентах по отногаению к дебиту Qc8 •> причем Qc8 дебит 8 скважин при Rq = 200 м, а Qcs ~ дебит 8 скважип, по при любом значении радиуса Rq кольцевой батареи.

Рис. 180. Зависимость суммарного дебита 8 скважин кольцевой батареи от ее радиуса R. Кривая 1 соответствует R - - 10 км, кривая 2 - R - = 20 км.

Графики рис. 180 подтверждают, что при сохраненин одного и того же числа скважин в батарее их суммарный дебит хотя и растет с увеличением радиуса батареи, но не так интенсивно, как могло казаться на первый взгляд. Несколько более заметного роста суммарного дебита скважин можно добиться, если при увеличении радиуса батареи увеличивать и их число в батарее.

Однако отсюда совсем нельзя сделать вывода о выгодности расстановки скважин подальгае от центра нефтяной залежн. Ведь при удалении скважин от центра залежи они приближаются к контуру нефтеносности, что со-крагцает срок их жизни до обводнения. Кроме того, больпюе количество нефти,

оставгаееся в залежи после обводнения приконтурной кольцевой бата-эеи, нригалось бы выбирать внутреннимн скважинами. Возникает естественная задача о нахожденни наивыгоднейгаего числа скважин в каждой батарее, о наивыгоднейганх радиусах батарей и числе батарей, с помогцью которых наиболее рационально н рентабельно можно было бы разработать залежь нефти. Такого рода задача должна регааться с учетом геологических данных н экономического анализа (см. дальгае). Во всяком случае, гидродинамическнй анализ проблемы расстановки скважин, хотя и не является единственно достаточный для регаения всей проблемы, но безусловно необходим.

В заключение выясним некоторые необходимые для дальнейгаего свойства изобар и траекторий движения жидкости к скважинам кольцевой батареи. Гидродинамические методы исследования фильтрационных потоков позволяют вывести уравнения семейств изобар и траекторий; вследствие громоздкости формул мы их приводить здесь не будем (см. но этому поводу книгу Щелкачева и Ныхачева [203]).

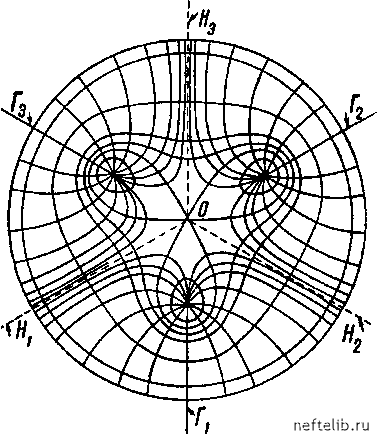

Воспроизведем из этой книги чертеж (рис. 181), на котором изображены изобары и траектории для трех равнодебитных скважин, расположенных симметрично вдоль окружности. Картина изобар и траекторий, изображенная на рис. 181, является естественным обобгценнем картины рис. 172, относягцейся к случаю двух равнодебитных скважин.

Формулы, таблицы и графики данного параграфа заимствованы из работы В. Н. Щелкачева [208 .

Благодаря полной симметрии в расположении скважин фильтрационный поток делится па три одинаковые части - на три потока к каждой из скважин. Прямые линии Hi, Н2, Н, отделяюгцие потоки к соседним скважинам, называются, как это уже упоминалось в § 3, нейтральными линиями тока; на рис. 181 они изображены пунктиром. Среди криволинейных траекторий в потоке жидкости к каждой из скважип выделяются прямые линии Ti, Г2, Гз; вдоль пих частицы жидкости движутся быстрее, чем по соседним траекториям. Эти прямые Fi, Г2, Г называются главными линиями тока. В центре О симметричной кольцевой батареи скважин скорость фильтрации равна нулю; точка О является точкой равновесия. Вблизи скважип изобары имеют форму овалов, мало отличаюгцих-ся от окружности; но мере удаления от скважин овальность изобар по-степепно усиливается, в изобарах намечаются заострения, направленные к центру О кольцевой батареи. Изобара, проходягцая через точку равновесия О, трижды сама себя пересекает. Более удаленные (чем пре-дыдугцая) от скважин изобары имеют треугольную бисквитообразную форму. Чем дальгае от скважин, тем вогнутость изобар в окрестностях точек их пересечения с нейтральными линиями тока делается менее заметной. Егце более удаленные изобары мало отличаются от окружностей, концентричных кольцевой батарее скважип.

Как видно из чертежа, траектории ортогональны изобарам.

Рис. 181. Траектории и изобары трех равнодебитных взаимодействующих скважин.

8. Оценка эффекта взаимодействия многих скважин при расположении их вдоль прямой линии и по квадратной сетке

Во всех задачах данного параграфа будем предполагать, что пуск в эксплуатацию новых скважин отражается лигаь па дебитах ранее вве-

Здесь следует повторить то же замечание, какое было сделано по поводу карты изобар на рис. 172. Именно, на рис. 181 приведены лишь наиболее характерные изобары, так что обычное правило (см. § 2 главы VIII) построения карты изобар на упоминаемой фигуре не выдержано.
