pv

О 1,0 2,0 3,0 4,0 5,0 6,0 7,0 Р,

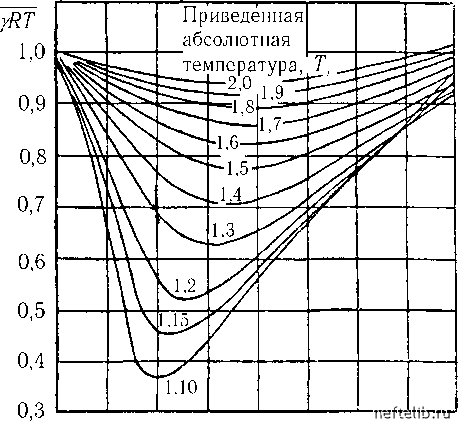

Рис. 23а. Зависимость коэффициентов сжимаемости z углеводородных газов от приведенного давления рг при различных приведенных температурах Тг.

газа Тг называется отношение абсолютной температуры газа Т к его критической температуре Ткр.

(16, III)

Так как различные компоненты, входяш;ие в состав природных газов, имеют разные критические давления и температуру, то для вычисления величины коэффициента сжимаемости естественного газа предварительно должны быть вычислены его среднекритическая температура и среднекри-тическое давление. Вычисление среднекритических давления и температуры производится по данным о составе газа и его температуре и давлении. Разделив давление и температуру газа соответственно на его среднекритическое давление и среднекритическую температуру, найдем значения приведенного давления рг. И приведенной температуры Тг но которым определяем (но

графику рис. 23а) величину коэффициента сжимаемости Z.

Если достаточно полных данных о составе естественного газа нет, но известен его относительный удельный вес (но отношению к воздуху), то средне-критические давление и температура могут быть приблиэюенно определены, по графикам, построенным по экспериментальным данным (см. [164]).

При решении задач о движении газов в пористой среде весьма важно определение абсолютной вязкости природных газов в пластовых условиях.

Вязкость газов зависит от давления и температуры.

го 03

03 О

со S

CQ К

о о ю

<:

03 S

03 О

о о 14

03 X

0,7 0,8 0,9 1,0 Относит, удельный вес газа

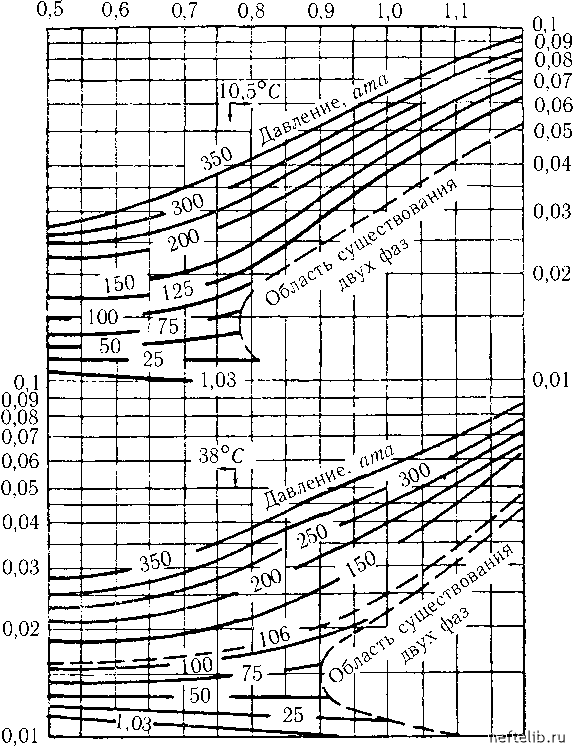

Рис. 24. Зависимость абсолютной вязкости углеводородных газов от их относительного удельного веса нри различных давлениях и температурах 15,6°С и 37,8°С.

В отличие от удельного веса абсолютная вязкость естественного газа не может быть определена по данным о вязкости составляющих его компонентов. На основании экспериментальных исследований установлено, что вязкость природных газов приближенно равна вязкости метан-пропановой смеси с тем же молекулярным весом. Определение абсолютных вязкостей метан-нропановых смесей при различных температурах и давлениях позволило построить графики, по которым (с точностью до ~б%) можно найти значения абсолютной вязкости при-

3 го

>>

:4 го

CQ К

о о \о

<

0,5 0,6 0,7 0,8 0,9 1,0 1,1 Относит, удельный вес газа

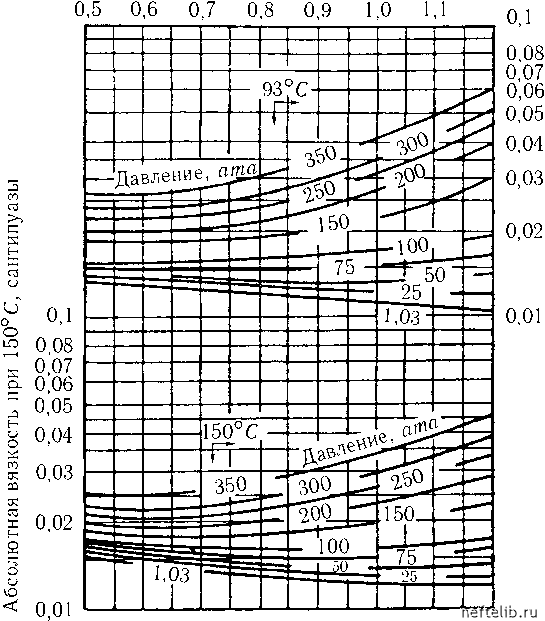

Рис. 25. Зависимость абсолютной вязкости углеводородных газов от их относительного удельного веса нри различных давлениях и температурах 93° С и 150°С.

родных газов (содержащих менее 5% азота) при различных давлениях и температурах (рис. 24 и 25).

Если содержание азота в природном газе превышает 5%, то удовлетворительные результаты дает определение вязкости природного газа, как средней молярной вязкости для чистого азота в углеводородной смеси, не содержа-ш;ей азота. В табл. 1а приведены необходимые для таких подсчетов данные об абсолютной вязкости азота при различных температурах и давлениях.

При проведении вторичных методов эксплуатации нефтяных месторождений в ряде случаев в пласт закачивается воздух. В связи с этим для со-ответствуюш;их газодинамических расчетов необходимы данные о вязкости воздуха в пластовых условиях.

Па рис. 26 приведены кривые зависимости абсолютной вязкости воздуха от температуры при различных давлениях.
