разно использовать номограммы. В качестве примера на рис. 12.9 представлена номограмма для насоса НМ 10 000-210 с подачей 12 500 м3/ч при значениях вязкости в интервале 0,1-10-4...0,5-10-4 м2/с. Радиальный зазор при внутреннем диаметре уплотнения 450 мм возрастал с 0,2 до 1,4 мм. Относительный эксцентриситет изменялся в диапазоне от 0,2 до 0,6. Номограмма позволяет по радиальному зазору в уплотнении и максимально возможному эксцентриситету оценить значение объемного КПД. Кроме того, при известном значении объемного КПД можно определить предполагаемый зазор, оценивая состояние щелевого уплотнения.

Например, для определения объемного КПД при 8 = 0,5, 5 = 0,9 мм, V = 0,3-10-4 м2/с проводим прямую линию через точки, соответствующие зазору 0,9 мм и эксцентриситету 0,5, до пересечения со шкалой Восстанавливаем перпендикуляр из соответствующего значения вязкости до пересечения с горизонталью 3-5. Искомое значение КПД 97 % определяется равными значениями на шкалах nI и лежащими на прямой, проходящей через точку 5 (6-5-6). Последовательность пользования номограммой изображена на рисунке пунктирными линиями.

На основании полученных результатов можно сделать следующие выводы. В зависимости от режима работы насоса и величины износа кольца щелевого уплотнения истечение нефти из щели может происходить при турбулентном и ламинарном режиме. Оценку снижения КПД насоса из-за утечек следует производить с учетом радиального зазора, эксцентриситета и режима истечения из щели. Состояние щелевого уплотнения колеса центробежного насоса оказывает определяющее влияние на объемный КПД насоса, поэтому экономичная эксплуатация насосов невозможна без своевременной диагностики и поддержания щелевых уплотнений в исправном техническом состоянии. Изменение состояния щелевого уплотнения при эксплуатации можно оценить по снижению КПД насоса.

При эксцентричном зазоре в щели под действием перепада давления может возникнуть гидродинамическая сила, которая оказывает существенное влияние на вибрационное состояние ротора.

Расчеты показывают, что скорость жидкости в щели может достигать значительных величин согласно формуле

v =2qAH,

Если принять = 0,5...0,6, A H = 0,6 Н при напоре насоса

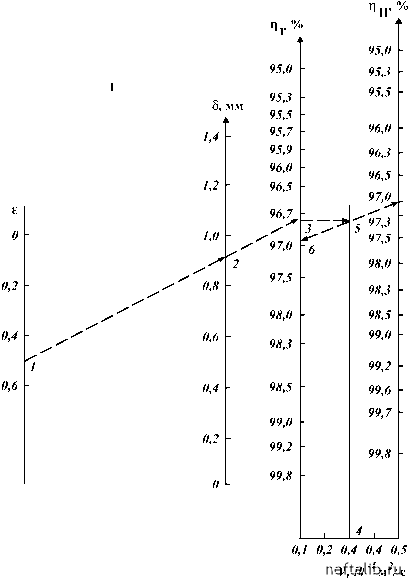

Рис. 12.9. Номограмма для определения объемного КПД насоса НМ 10 000-210 с подачей 12 500 м3/ч



типа НМ 10 000-210 Н = 200+210 м, то скорость будет равна

30 м/с.

При этих скоростях на выходе из щели может возникать режим суперкавитации с захлопыванием пузырьков во всасывающей полости насоса. Таким образом, утечки жидкости через щели могут ускорять начало кавитации в насосе, снижать энергетические показатели насоса и способствовать повышению уровня вибрации в насосе. Большие утечки могут нарушить гидродинамику входа потока в колесо, снижая его напор.

Как изменяется величина объемного КПД насоса, видно из следующего примера. При относительном эксцентриситете 8 = = 0,5 величине зазора в щели 5 = 0,9 мм, вязкости перекачиваемой жидкости V = 0,3-10-4 м2/с для насоса типа НМ 10 000-210 с ротором на 1,25 Qпом получен объемный КПД, равный 0,97. В нормальных условиях (8 = 0, 5 = 0,3 мм) при той же вязкости объемный КПД составит величину 0,99.

Увеличение уровня вибрации в насосе

Повышенный уровень вибрации и шума в насосе может быть из-за расцентровки валов, дисбаланса ротора, попадания посторонних предметов в рабочее колесо, повреждения вала насоса, зубчатой муфты, увеличения зазора в подшипниках, щелевых уплотнениях, работы насоса в кавитационном режиме и др. Эксцентричный зазор в магистральных насосах НМ оказывает существенное влияние на уровень вибрации ротора насоса. Повышенный уровень вибрации и шума снижает КПД и межремонтный ресурс насоса из-за прогрессирующего увеличения зазора в щелевых уплотнениях.

Снижение КПД насоса может происходить из-за наложения высокочастотных акустических колебаний на движение жидкости через каналы рабочего колеса и проточных каналов насоса. В результате этого возрастают гидравлические потери в насосе.

Вибрация во многом определяет интенсивность износа элементов щелевого уплотнения рабочего колеса насоса. Износ щелевых уплотнений рабочего колеса магистрального центробежного насоса, приводящий к неопределенному перерасходу электроэнергии за счет снижения КПД насоса, может быть обусловлен двумя факторами.

Первый - наличием абразивных включений в перекачиваемой нефти (струйный износ). Скорость износа в этом случае составляет 1-10-5+3-10-5 мм/ч.
