влияния случайной погрешности возможно, если КПД замерять непрерывно через каждые 10-15 мин 25-30 раз. Суммарная относительная погрешность при этом 5, может быть сведена к величине в 1-1,2 %. На базе формулы (12.15) разработана методика замеров КПД магистральных насосов в промышленных условиях.

Эти исследования проводились на насосах НМ 10 000-210 с ротором 1,25 Qном в течение двух лет. Испытывались насосы, различно расположенные по потоку. Учитывалась наработка насосов и величина износа уплотнений. Все опыты проводились в одном интервале времени, что исключало влияние на работу насосов изменения частоты промышленного тока. Опыты проводились при условно стационарных режимах, когда подача колебалась в пределах ±3 % от среднего значения. В необходимых случаях, когда подача несколько отклонялась от указанных пределов, КПД приводили к среднему значению методом линеаризации.

Анализ полученных данных исследования КПД позволяет сделать следующие выводы.

1 . П ри наработке насоса около 7000 ч зазор щелевого уплотнения увеличился с 0,3 до 0,8 мм, а КПД снизился по сравнению с первоначальным значением на 1 ,5 %. Такие данные наблюдались неоднократно на нескольких насосах. Расчеты снижения объемного КПД по формулам

Л0 =-Q-;(12.16)

0 Q + 2 -AQ

AQ = - F. 2-g-AH; (12.17)

1 ;(12.18)

+ 1, 5

где AQ - утечки через щелевое уплотнение; Рщ - площадь щели; AH = Ку -H - перепад напора на щели; H - напор насоса; Ку - коэффициент давления в уплотнении, показывают, что оно совпадает с указанными данными экспериментов, если учесть эксцентриситет щелевого уплотнения (среднее относительное значение его составляло 0,3). Следовательно, основная причина снижения (дрейфа) КПД насосов во времени - износ щелевых уплотнений, который достигает 1 ,5 %.

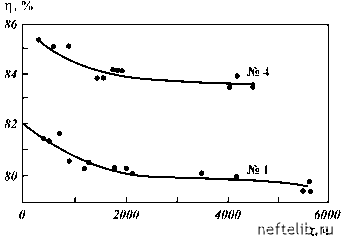

На рис. 12.10 показан дрейф КПД насосов № 1 и № 4, расположенных соответственно первым и вторым по потоку.

Рис. 12.10. Изменение среднего КПД насосов № 1 и № 4 во времени при подаче 13 000 м3/ч

2. Средний КПД насоса, работающего первым по потоку на 1,5-2 % меньше величины КпД этого же насоса, если он работает вторым при одинаковом времени наработки и подаче.

Причиной снижения КПД является работа первого насоса в режиме частичной кавитации (давление на входе изменялось в пределах 0,6-1,0 МПа). Необходимо, видимо, увеличить подпоры на входе первых насосов.

3. Значительное снижение КПД у насосов НМ 1 0 000-21 0, имеющих расширенный ротор в 1,25 Qпом, наблюдается с обточкой рабочих колес по наружному диаметру. П ри уменьшении диаметра колеса на 3 % по сравнению с максимальным (530 мм) КПД снижается па 1,5-1,8 %. Поэтому при сравпи-тельной оценке КПД рассматриваемых насосов надо учитывать обточку. Столь резкое снижение КПД этих насосов по мер е обточки свидетельствует о нецелесообразности применения этой операции.

4. Насос, работающий вторым по потоку, имеющий максимальный диаметр колеса в 530 мм, после установки ротора с зазором 5 = 0,35 мм показал КПД меньше паспортного примерно на 2 %.

Это снижение при указанных условиях является систематическим и объясняется отклонениями технологии изготовления указанных пасосов от тех, которые испытывались па стенде для снятия паспортной характеристики. Для ряда ис-

следованных насосов, НМ с номинальной подачей от 3600 до 10 000 м3/ч состав и удельный вес причин, снижающих КПД насосов по сравнению с паспортными значениями, следующий:

1) влияние шероховатости и отклонения геометрических размеров (технология изготовления насосов) - 1,5 %;

2) влияние износа щели (при наработке насоса порядка

5000 ч) - 1,5 %;

3) влияние вязкости перекачиваемой нефти (vср = 8 х

х 10-6 м2/с) - 0,5 %. Итого - 3,5 %.

В худшей комбинации указанных выше факторов можно ожидать следующее распределение:

1) влияние шероховатости и отклонения геометрических размеров - 2,5 %;

2) влияние обточки рабочего колеса по наружному диаметру

на 3-4 % - 2 %;

3) влияние работы насоса первым по потоку - 1,2 %;

4) влияние износа щели (наработка 5000 ч) - 2,5 %;

5) влияние вязкости перекачиваемой нефти (vср = 8 х

х 10-6 м2/с) - 0,8 %. Итого - 9,5 %.

Таким образом, вероятное снижение среднего значения КПД, полученного с использованием указанной выше методики, находится в среднем в пределах 3,5-6,5 % по сравнению с паспортным.

Технические предложения по повышению КПД магистральных насосов типа НМ 10 000-210 в условиях эксплуатации сводятся к следующим мероприятиям:

1 ) внедрение высокопрочных эмалевых покрытий проточной части насосов или уменьшение шероховатости;

2) модернизация и разработка новых конструкций щелевых уплотнений, позволяющих уменьшить износ их и утечки через них жидкости;

3) отказаться от обточки колес насосов;

4) рекомендовать по возможности большие подпоры на входе первых по потоку насосов (не менее 1 МПа).

Следует заметить, что значение второго пункта (по удельному весу) возрастает с уменьшением коэффициента быстроходности магистральных насосов. У малых насосов (НМ 1250 и др.) этот фактор снижения КПД становится доминирующим, так как абсолютная величина утечек в насосах снижается медленнее, чем подача, в результате п0 падает с уменьшением Q. Например, при 2-AQ = 100 м3/ч для насоса НМ 10 000-210 П0 = 0,99, а для насоса НМ 1250-260 всего лишь 0,92. Следова-
