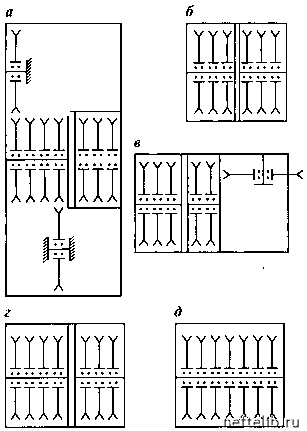

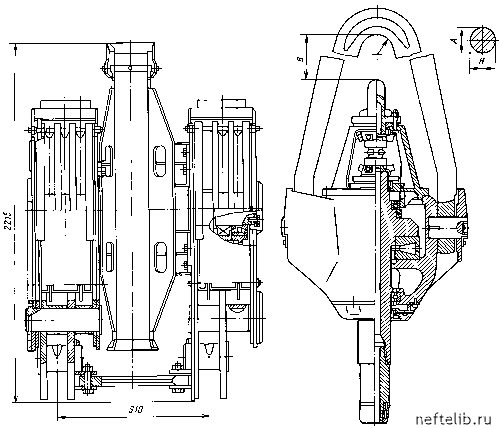

Главная Переработка нефти и газа Рис. 1.35. Схемы кронблоков 1.1.4. ДИЗЕЛЬНЫЕ И ДИЗЕЛЬ-ГИДРАВЛИЧЕСКИЕ АГРЕГАТА! Дизельные и дизель-гидравлические агрегаты используются для привода основных механизмов буровых установок (буровой лебедки, ротора и буровых насосов). Дизельный агрегат включает дизель и системы обслуживания (охлаждения, смазки, запуска, контроля и др.), гарантирующие его надежную работу в пределах заданного срока службы. Дизель-гидравлические агрегаты оборудованы гидротрансформатором с системами его обслуживания. Дизели снабжены демпферами крутильных колебаний, обеспечивающими их работу в широком диапазоне оборотов коленчатого вала, а также системами предпускового запуска и аварийно-принудительной сигнализации. В табл. 1.16 приведены параметры дизельных агрегатов, а на рис. 1.391.40 - их внешние характеристики и общий вид.  Рис. 1.36. Крюкоблоки буровых установок: а - с пластинчатым крюком; б - с литым крюком 4369  Рис. 1.37. Блок талевый УТБА-5-200 Рис. 1.38. Вертлюг типа УВ-МА Таблица 1.16 Параметры дизеля и дизельных агрегатов Показатели Дизель Число цилиндров Расположение цилиндров Диаметр цилиндров, мм Ход поршня, мм Номинальная мощность, кВт (л.с.) Частота вращения коленчатого вала, об/мин: при номинальной мощности при максимальном крутящем моменте максимально устойчивая холостого хода максимальная без нагрузки, ограниченная регулятором Степень сжатия Направление вращения (со стороны вентилятора) Удельный расход топлива при номинальной мощности, г/(л.с.-ч) Удельный расход масла при номинальной мощности, г/(л.с.-ч): СА10-1 СА-30 6ЧН21/21 6 Рядное 210 210 463,7 (630) 1 200 850 540 1 500 В2-500ТК-С4 12Ч15/18 V-образное 150 180 330 (450) 1 600 1 150 600 1 900 13,5 I 14-15 По часовой стрелке 153+8 I 162+8 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 [ 16 ] 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 |
||
 |
 |
