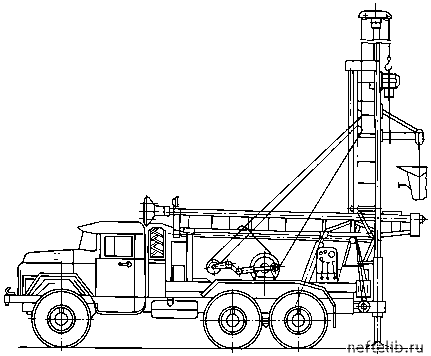

Рис. 3.12. Буровая установка ПБУ50М

Установка включает следующие механизмы: цилиндр управления муфтой сцепления, коробку отбора мощности, коробку передач с двумя шестеренными маслонасосами, конический редуктор, лебедку с ударным механизмом, тросоукладчик, угловой редуктор, вертикальный вал с зубчатой муфтой включения и предохранительной муфтой, верхний редуктор, вертикальный вал с траверсой, оснащенной роликами, вращатель бурового инструмента, мачту телескопического типа, закрепленную на специальной раме со стойкой и укладывающуюся при транспортировке в горизонтальное положение, гидравлическую систему, обеспечивающую работу цилиндров подъема мачты, подачи вращателя, выключения зубчатой муфты сцепления вертикального вала подъема мачты, работу гидравлического ключа разгрузки бура.

Все узлы буровой установки смонтированы на общей раме, которая в свою очередь может быть установлена на шасси автомобилей ЗИА-131А

или КамАЗ-4310.

Привод бурового станка осуществляется от ходового двигателя автомобиля через коробку отбора мощности, установленную на раздаточной коробке автомобиля.

Технические данные установок приведены в табл. 3.4.

Таблица 3.4

Технические параметры самоходных установок с подвижным вращателем для бурения гидрогеологических, геотермических и водозаборных скважин

Изготовитель ПБУ-1, ПБУ-2, ПБУ-50М - ПО "Геомаш".

АГРЕГАТЫ ДЛЯ РЕМОНТА И БУРЕНИЯ СКВАЖИН

Агрегаты АР-32 и АР-32/40 предназначены для проведения текущих ремонтов эксплуатационных скважин.

Транспортная база - автошасси КрАЗ - 260Г. Привод механизмов - от ходового двигателя ЯМЗ - 238Л.

Агрегаты отличаются высокой проходимостью, позволяют быстро вы - полнять монтаж на скважине. Кабина оператора размещена в непосредст - венной близости от устья скважины и обеспечивает удобство и хороший обзор рабочего места. Технические параметры АР - 32 и АР - 32/40 приве - дены в табл. 4.1.

Агрегат АР-60 предназначен для освоения, ремонта и бурения нефтя - ных и газовых скважин.

Транспортная база подъемного блока - автошасси КрАЗ - 65101. При - вод механизмов - от ходового двигателя ЯМЗ-238М2.

Агрегат в исполнении для бурения комплектуется полатями верхового рабочего для вертикальной расстановки труб и буровым основанием с подсвечником, насосным блоком на прицепе, ротором со встроенным клиньевым захватом, транспортабельной котельной установкой или воз- душным теплогенератором.

По отдельному заказу агрегат поставляется с двухбарабанной лебед- кой, комплектом устьевого, скважинного оборудования и инструмента для свабирования скважин, а также комплектуется гидроприводным ключом и вертлюгом.

Агрегат А60/80 предназначен для освоения, ремонта и бурения неф - тяных, газовых и нагнетательных скважин.

Транспортная база - автошасси БАЗ - 69507/06.

Привод механизмов - от ходового двигателя ЯМЗ - 238Н.

Агрегат по требованию заказчика поставляется с лебедкой в двухба- рабанном исполнении и комплексом оборудования для свабирования сква- жин.

Агрегат оснащен торцовыми дисковыми муфтами, позволяющими ис- ключить из комплекта дополнительный компрессор, компактными гидрав- лическими аутригерами с большим ходом, эффективной регулируемой тормозной системой, зубчатой трансмиссией привода лебедки, восьмиско- ростной коробкой передач.

Агрегат АРБ-100 в зависимости от состава комплекса оборудования при-
