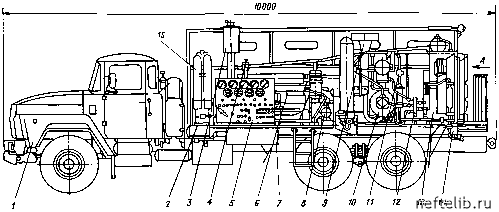

жидкости и песка. Может быть использована для подачи инертной газовой смеси при испытании и ремонте трубопроводов, резервуаров и оборудования, эксплуатирующихся во взрывоопасных средах. Изготавливается путем дооснаще-ния воздушного компрессора СД-9/101М специальным газоразделительным блоком, обеспечивающим получение азота из атмосферного воздуха. Станция прошла межведомственные приемные испытания в 1997 г. Госгор-технадзором РФ согласован ее серийный выпуск. Техническая характеристика  Рис. 6.8. Азотная компрессорная станция на базе компрессора СД-9/101М: 1 - шасси автомобиля КрАЗ; 2 - капот; 3 - глушители; 4 - система охлаждения дизеля; 5 - пульт управления; 6 - установка двигателя; 7 - аккумуляторный ящик; 8 - система подогрева; 9 - воздухопровод; 10 - компрессор; 11 - система охлаждения компрессора; 12 - система продувок; 13 -блок охлаждения; 14 - рама станины; 16 - блоки выработки азота Производительность по азоту, нм3/мин............................ 5,0 Давление азота на выходе, МПа...................................... До 10,0 Концентрация кислорода в азоте, % (об.)......................... Не более 10 Точка росы азота, °С...................................................... Минус 50 Шасси........................................................................... КрАЗ-65101 Привод компрессора....................................................... Дизель 2Д12БС2 Габаритные размеры, м................................................... 10x2,5x3,7 Срок службы, годы ........................................................ 8 Атмосферный воздух сжимается в первых двух ступенях компрессора и без какой-либо специальной подготовки подается в газоразделительный блок, происходит его осушка и обеднение по кислороду. Азот выводится из блока в высокоатмосферные ступени компрессора для дальнейшего сжатия, а отработанный воздух с повышенным содержанием кислорода и влаги периодически выбрасывается через специальный трубопровод в атмос-феру. В пульте контроля газоразделительного блока предусмотрен датчик контроля концентрации кислорода. На лицевой панели находятся показывающий прибор и сигнальные лампы, с помощью которых контролируется содержание кислорода в вырабатываемом азоте. При превышении допустимой концентрации кислорода происходит автоматическая остановка компрессора станции. Азотные компрессорные станции выпускаются в передвижном и стационарном вариантах. На базе газоразделительных блоков с использованием других компрессоров изготавливаются азотные установки разной производительности, чистоты и давления подачи азота. Изготовитель - Научно-производственное предприятие "Атомконверс". ОБОРУДОВАНИЕ ДЛЯ МЕХАНИЗАЦИИ СПУСКО-ПОДЪЕМНЫХ ОПЕРАЦИЙ 7.1. КЛИНОВЫЕ ЗАХВАТЫ Клиновой пневматический захват ПКР560М (рис. 7.1) предназначен для механизированного захвата в роторе насосно - компрессорных, бурильных и утяжеленных бурильных труб, передачи вращения от ротора бурильной колонне при снятых клиньях, очистки наружной поверхности труб, механизированного отвода клиньев.  Рис. 7.1. Клиновой пневматический захват ПКР560М: 1 - корпус; 2 - вкладыши; 3 - клинья; 4 - центратор; 5 - направляющие; 6 - кольцо; 7 - рычаг; 8 - пневмоцилиндр; 9 - педальный кран 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 [ 61 ] 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
