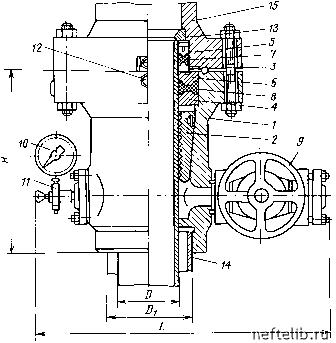

Рис. 9.2. Однофланцевая колонная головка тина ОКК1 конструкции ВНИИ-нефтемаша:

1 - корпус; 2 - клиньевой трубодержатель; 3, 4 - кольцо уплотнительное опорное; 5, б - кольцо уплотнительное нажимное; 7, 8 - уплотнитель; 9 - задвижка; 10 - манометр; 11 - вентиль; 12 - клапан нагнетательный; 13 - втулка направляющая; 14 - направление (кондуктор); 15 - фонтанная арматура

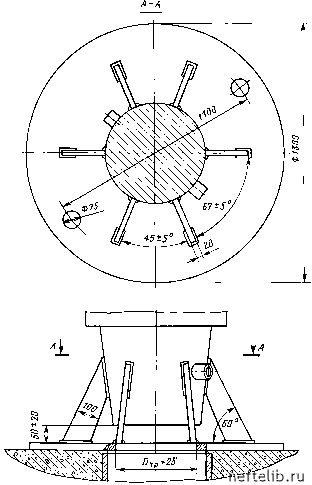

Рис. 9.3. Схема укренления нижней части однофланцевой колонной головки онорной нлитой ВНИИнефтемаша

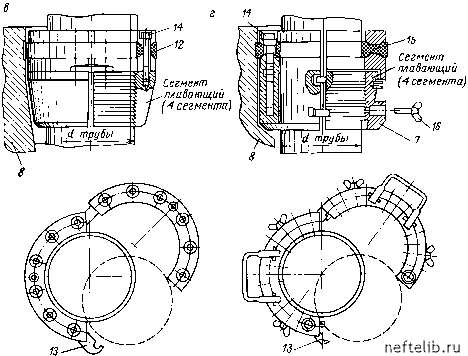

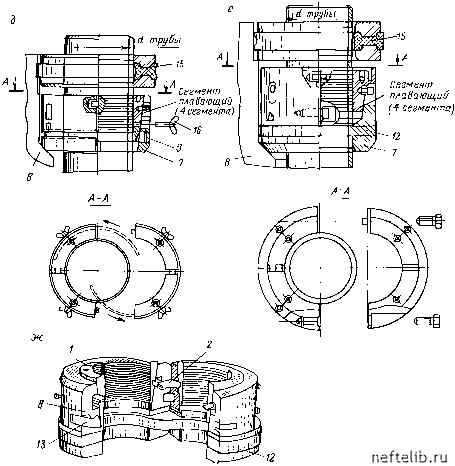

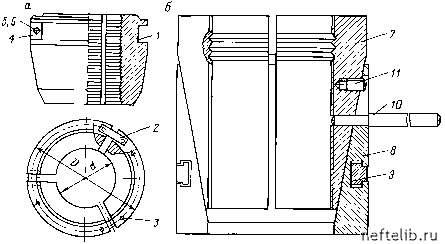

Рис. 9.4. Клиньевые трубодержатели колонных головок:

а - бескорпусный конструкции ВНИИнефтемаша; б - сборный конструкции ЦКБ "Титан"; в, т, д, е - I, II, III и IV типа соответственно конструкции Воронежского мехзавода; ж - конструкции ОАО "ФМС - Сибнефтегазмаш" с принудительной распакеровкой; 1 - клин; 2 - сухарь; 3 - болт; 4, 5 - воротник; б - гайка; 7 - корпус подвески; 8 - корпус колонной головки; 9 - полукольцо; 10 - ручка; 11 - винт ограничительный; 12 - уплотнитель трубодержателя; 13 -защелка; 14 - болт распакеровки; 15 - пакер; 1б - фиксатор клина




Фланцевые соединения колонных головок соответствуют требованиям ГОСТ 28919-91 и обеспечивают соединение между собой, установку блока превенторов противовыбросового оборудования или фонтанной арматуры без дополнительных переходных деталей.

При бурении скважин с двухколонной конструкцией используется однофланцевая колонная головка, которая присоединяется к кондуктору с помощью муфтовой или ниппельной резьбы обсадных труб по ГОСТ 63280. Общий вид однофланцевой колонной головки типа ОКК1 конструкции ВНИИнефтемаша приведен на рис. 9.2.

В случаях, когда устье скважины располагается в слабых или склон - ных к просадке грунтах, во избежание изгиба устьевой части обсадной колонны под действием сжимающей нагрузки, нижняя часть колонной го- ловки укрепляется стальной плитой с откосами (рис. 9.3).

Боковые отводы колонной головки должны быть оборудованы флан - цевыми соединениями по ГОСТ 28919-91 на рабочее давление, соответст- вующее рабочему давлению верхнего фланца. При давлении до 14 МПа допускается использование резьбового соединения насосно-компрессор- ных труб диаметром 60,3 мм по ГОСТ 633-80.
