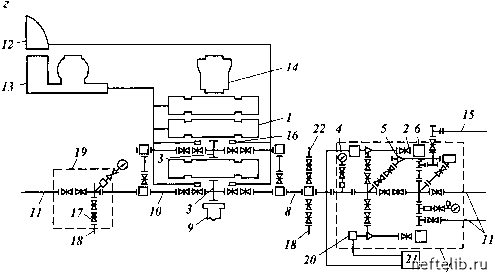

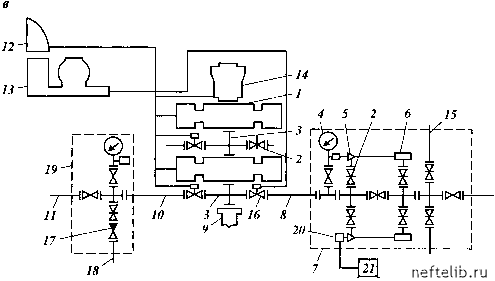

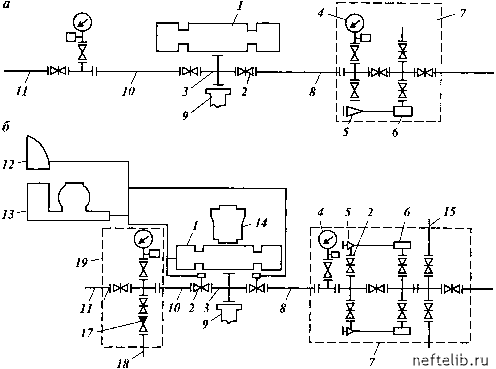

Рис. 8.1. Типовые схемы обвязки противовыбросового оборудования по ГОСТ 13862-90:

а - схема 1; б - схема 3; в - схема 7; г - схема 10; 1 - превентор плашечный; 2 - задвижка с ручным управлением; 3 - крестовина; 4 - манометр с запорным и разрядным устройствами; 5 - регулируемый дроссель с ручным управлением; б - гаситель потока; 7 - блок дросселирования; S - линия дросселирования; 9 - устье скважины; 10 - линия глушения; 11 - прямой сброс; 12 - вспомогательный пульт; 13 - гидроуправление превенторами с основным пультом; 1 -кольцевой превентор; 15 - отвод к сепаратору; 1б - задвижка с гидроуправлением; 17 - обратный клапан; 18 - отвод к буровым насосам; 19 - блок глушения; 20 - регулируемый дроссель с гидроуправлением; 21 - пульт управления дросселем; 22 - к системе опробывания скважины

диаметр условный прохода манифольда, мм; рабочее давление, МПа;

тип исполнения изделия по коррозионной стойкости - в зависимости от скважинной среды (табл. 8.2); обозначение модификации, модернизации (при необходимости).

обозначение модификации, модернизации (при необходимости).

Пример условного обозначения ОП по схеме 6 на рабочее давление 35 МПа с условным диаметром прохода превенторного блока 280 мм и манифольдом с условным диаметром прохода 80 мм; оборудование ОП6-280/80x35, ГОСТ 13862-90.

То же для ОП по схеме 9 на рабочее давление 70 МПа с условным диаметром прохода превенторного блока 280 мм, превентором с перерезывающими плашками и манифольдом с условным диаметром прохода 80 мм: оборудование ОП9с-280/80х70 ГОСТ 13862-90.

Таблица 8.2

Коррозионное исполнение ОП

Обозначение коррозионно-стойкого исполнения

Скважинная среда

К1 К2 К3

С объемным содержанием СО2 до 6%

С объемным содержанием СО2 и Н25 до 6 % каждого

С объемным содержанием СО2 и Н25 до 25 % каждого

Технические характеристики ОП

В табл. 8.3 приведена краткая техническая характеристика ОП, по - ставляемого заводами России.

8.1. ПЛАШЕЧНЫЕ ПРЕВЕНТОРЫ

Плашечные превенторы предназначены для герметизации устья при наличии или отсутствии в скважине труб. Применяются для эксплуатации в умеренном и холодном макроклиматических районах.

Плашечные превенторы обеспечивают возможность расхаживания колонны труб при герметизированном устье в пределах длины между замковыми или муфтовыми соединениями, подвеску колонны труб на плашки и ее удержание от выталкивания под действием скважинного давления.

Установлена следующая система обозначения плашечного превентора: тип превентора и вид привода - ППГ (плашечный с гидроприводом),

ППР (плашечный с ручным приводом), ППС (плашечный с перерезываю-

щими плашками);

конструктивное исполнение - с трубными или глухими плашками - не обозначается;

диаметр условный прохода, мм; рабочее давление, МПа;

тип исполнения - в зависимости от скважинной среды (К1, К2, К3).
