Главная Переработка нефти и газа При бурении скважин с многоколонной конструкцией (количество колонн более двух) используется оборудование обвязки обсадных колонн, состоящее из однофланцевой и двухфланцевых колонных головок. Ведущие заводы - изготовители устьевого оборудования поставляют колонные головки, в которых клиновые трубодержатели совмещены с верхним пакером. Распакеровка в них может происходить автоматически под действием веса обсад - ной колонны или принудительно путем ввинчивания специальных болтов (см. рис. 9.4, в и др.). Установлена система обозначения оборудования обвязки обсадных колонн с клиновым трубодержателем. Например, ОКК1-21 - 168х245 обозначает: О - обо - рудование; К - колонны обсадных труб; К - с клиновым трубодержателем; 1 - ко - личество корпусов колонных головок; 21 - рабочее давление верхнего фланца, МПа; 168x245 - диаметры обсадных колонн, мм, по ГОСТ 632-80. Двухкорпусное оборудование устья скважины на рабочее давление 35 МПа для обвязки обсадных колонн диаметром 168, 245 и 324 мм в обычном исполнении обозначается шифром ОКК2-35-168x245x324. То же в коррозионноОстойком исполнении типа К2 имеет шифр ОКК2-35-168х245х324К2. Трехкорпусное оборудование устья скважины на рабочее давление 70 МПа для обвязки обсадных колонн диаметром 168, 245, 324 и 426 мм в коррозионно-стой- ком исполнении типа К3 (рис. 9.7) обозначается шифром ОКК3-70-168х245х324х426К3 и изготовляется на Воронежском механическом заводе. Основные характеристики оборудования устья скважин типа ОКК на рабочее давление 21 и 35 МПа по ТУ 26-02-1146-93 для обвязки обсадных колонн по ГОСТ 632 - 80 приведены в табл. 9.7. По этим же Техническим условиям изготавливает устьевое оборудование ряд заводов: ПО "Севмашпредприятие (г. Северодвинск), Электромеханический завод "Буревестник" (г. Гатчина Ленинградской области), ОАО "Станкомаш" (г. Челябинск). Ниже приведены перечни типоразмеров усть - евого оборудования, выпускаемого ОАО "Станкомаш" и Чеховским заводом энер - гетического машиностроения. Таблица 9.7 Основные технические характеристики оборудования устья скважин типов ОКК1, ОКК2 и ОККЗ на давление 21 и 35 МПа по ТУ 26-02-1146-93 конструкции ВНИИнефтемаша

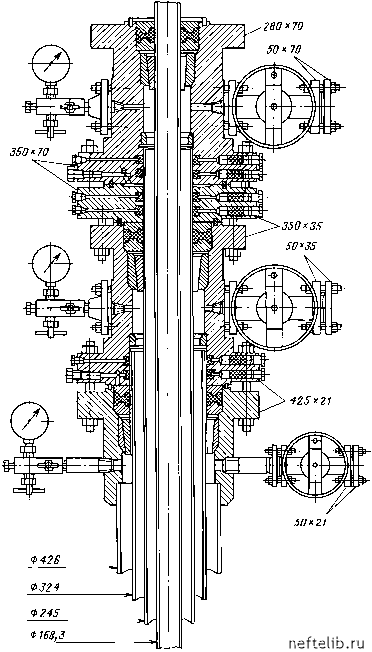

 Рис. 9.7. Оборудование обвязки обсадных колонн тина ОККЗ-70-168х245х324х426 КЗ на рабочее давление 70 МПа в коррозионностойком иснолнении Воронежского механического завода
Перечень устьевого оборудования, выпускаемого Челябинским ОАО "Станкомаш" 1. ОКК1-21-146/168x245 2. ОКК2 - 21-140x245x324 3. ОКК2-21 146/168x245 4. ОКК1-35 146/168x245 5. ОКК2-35 140x219/245x324 6. ОКК1-21-140/146/168x219/245 К1 7. ОКК2-21 146/168x219/245x324 К1 8. ОКК1-35-146/168x219/245 К1 9. ОКК2-35 146/168x219/245x324 К1 Перечень типоразмеров устьевого оборудования, выпускаемого Чеховским заводом энергетического машиностроения 1. ОКК1-21-146x245 2. ОКК1-21-168x245 3. ОКК1-35 168x245 4. ОКК2 - 35-140x219x299 5. ОКК2-35 140x219x324 6. ОКК2-35 140x245x299 7. ОКК2-35 140x245x324 8. ОКК2-35 146x219x299 9. ОКК2-35 146x219x324 10. ОКК2 - 35 - 146x245x299 11. ОКК2 - 35-146x245x324 12. ОКК2 - 35-168x245x299 13. ОКК2-35 168x245x324 14. ОКК2 - 35-178x245x299 15. ОКК2-35 178x245x324 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 [ 85 ] 86 87 88 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
