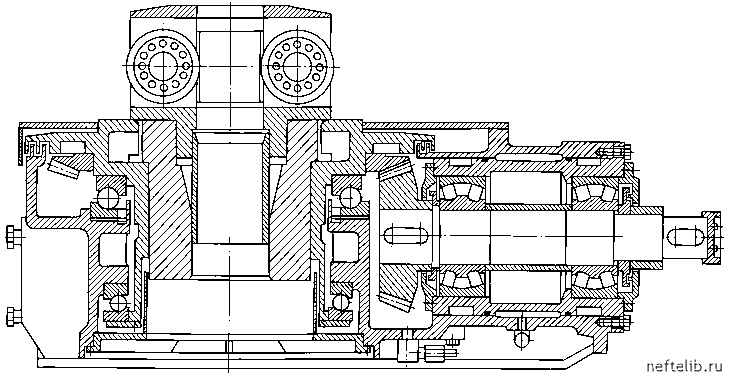

Главная Переработка нефти и газа Рис. 1.57. Ротор Р-560 с роликовым вкладышем 1.2.2. ТАЛЕВЫЕ МЕХАНИЗМЫ Элементы талевого механизма (кронблок, талевый блок, крюк) буровых установок ВЗБТ имеют следующие особенности: приняты оптимальные соотношения диаметров канатного шкива и талевого каната, гарантирующие высокую долговечность талевого каната; канавки канатных шкивов кронблока и талевого блока обработаны ТВЧ; оси шкивов выполнены из легированной стали высокой прочности и износостойкости; литая конструкция крюка, изготовленная из стали высокой прочности, обеспечивает минимальную массу и удобство работы верхового рабочего; благодаря специальному механизму можно быстро провести перепуск талевого каната, что значительно увеличивает его долговечность. В табл. 1.46-1.48 приведены основные параметры элементов талевого механизма, а на рис. 1.58-1.61 - их общие виды или схемы. Таблица 1.46 Параметры кронблоков
Таблица 1.47 Параметры крюкоблоков
Показатели Число осей для установки щкивов Наружный диаметр щкива, мм Диаметр щкива по дну канавки, мм Диаметр оси щкива, мм Исполнение крюка Ход пружины крюка, мм Габаритные размеры, мм: длина щирина высота Масса, кг Размеры, мм (см. рис. 1.61): н2+н3 н0 В1 В2 А А1 д З1 З2 d Примечание. Подщииники: щкивов - 42234 (ГОСТ 8328-75), 170x310x52; крюка - опорный 8308, 40x75x26; опорный 889736, 180x300x95.
Характеристика талевого блока и крюка для БУ1600/100ДГУ и БУ1600/100ЭУ Талевый блок Б4.15.00.000 Допускаемая нагрузка на крюке, кН ....................................................................... 1000 Число канатных щкивов......................................................................................... 4 Наружный диаметр щкива, мм ............................................................................... 900 Диаметр щкива по дну канавки, мм ........................................................................ 800 Диаметр каната, мм ............................................................................................... 25 Число осей для установки щкивов .......................................................................... 1 Диаметр оси щкива, мм.......................................................................................... 170 Габаритные размеры, мм: длина............................................................................................................... 940 щирина ............................................................................................................ 746 высота.............................................................................................................. 1583 Масса, кг.............................................................................................................. 2412 Крюк с подвеской Б4.34.00.000 Допускаемая нагрузка на крюке, кН ....................................................................... 1000 Исполнение крюка ................................................................................................ Литой Размер зева крюка под щтроп вертлюга, мм............................................................. 170 Размер зева боковых рогов, мм............................................................................... 85 Усилие пружины крюка, кН: в начале рабочего хода ...................................................................................... 19,1 при выбранном ходе.......................................................................................... 43,0 Ход пружины крюка, мм........................................................................................ 140 Высота, мм ........................................................................................................... 2115 Ширина ио боковым рогам, мм............................................................................... 520 Масса, кг.............................................................................................................. 790 Параметры вертлюга Б1.56.00.000 Допускаемая статическая нагрузка, кН ............................................................. 2000 Динамическая нагрузка (при 100 об/мин), кН.................................................. 960 Максимальная частота вращения ствола, об/мин............................................... 250 Диаметр проходного отверстия, мм ................................................................... 75 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 [ 27 ] 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
