аанной передачей с раздаточной коробкой установки. От раздаточной коробки осуществляется привод бурового насоса или компрессора, двух аксиально-поршневых насосов и одного шестеренного насоса. Один из аксиально-поршневых насосов питает гидромотор вращателя, второй - гидродомкрат перемещения вращателя. Шестеренный насос питает гидродомкрат подъема мачты и гидродомкрат перемещения вращателя при подаче инструмента на забой.

Вращатель с гидроприводом, перемещающийся по мачте, служит для свинчивания (развинчивания) бурильных труб; он обеспечивает возможность наращивания бурильного инструмента без отрыва его от забоя. Вращатель имеет три диапазона частоты вращения, изменение которых осуществляется вводом в зацепление соответствующей пары шестерен.

Механизм перемещения вращателя состоит из гидравлического домкрата и полиспастной системы, благодаря которой вращатель перемещается вверх и вниз с удвоенной скоростью относительно штока домкрата. Опорные домкраты мачты, система питания которых связана с гидродомкратом перемещения вращателя, обеспечивают автоматическую разгрузку шасси автомобиля от усилий, возникающих при подъеме бурового инструмента.

Буровая установка оборудована маслонасосом с ручным приводом, обеспечивающим подъем бурового инструмента и опорных домкратов, а также перевод мачты в транспортное положение в случае выхода из строя приводного двигателя или трансмиссии. Управление установкой осуществляется с пульта, на котором расположены органы оперативного управления и приборы контроля процесса бурения.

Буровой инструмент перевозится на двухосном автомобильном прицепе ГКБ-817.

Краткие технические данные установок приведены в табл. 3.1.

Таблица 3.1

Технические параметры самоходных установок с подвижным вращателем для бурения структурно-поисковых и геофизических скважин на нефть и газ

Изготовители: УШ-2Т4, УШ-2Т4П - АООТ "Геомаш", УРБ-4Т, УРБ - 2A2Д, УРБ - 2A2 - ЗАО "Машиностроительный завод им. Воровского".

3.2. САМОХОДНЫЕ И ПЕРЕДВИЖНЫЕ УСТАНОВКИ С БУРОВЫМ РОТОРОМ ДЛЯ БУРЕНИЯ СТРУКТУРНО-ПОИСКОВЫХ И ГЕОФИЗИЧЕСКИХ СКВАЖИН НА НЕФТЬ И ГАЗ

Установка УРБ-3А3 (рис. 3.5) предназначена для бурения структурно-поисковых скважин вращательным способом с очисткой забоя скважины промывкой.

Установка состоит из бурового блока, смонтированного на шасси автомобиля типа МАЗ, комплектующих узлов и устройств, а также дополнительного оборудования.

На раме бурового блока размещены приводной автономный двигатель, складывающаяся мачта с направляющими под вертлюг полатями для вертикальной установки труб и опорными винтовыми домкратами для разгрузки шасси автомобиля во время бурения, раздаточный редуктор, коробка передач, лебедка, ротор, буровой насос, генератор, гидравлические домкраты подъема мачты, гидравлические и пневматические устройства и электросистемы.

Привод генератора, бурового насоса, лебедки и ротора - от приводного двигателя через карданные передачи, раздаточный редуктор и коробку передач. Ротор и лебедка имеют три прямых и один обратный диапазоны скоростей вращения, изменение которых осуществляется вводом в зацепление соответствующей пары шестерен коробки передач бурового блока.

Буровая установка оснащена механизмом для свинчивания-развинчивания бурильных труб и может быть оборудована механизмом подачи долота.

W / / / /

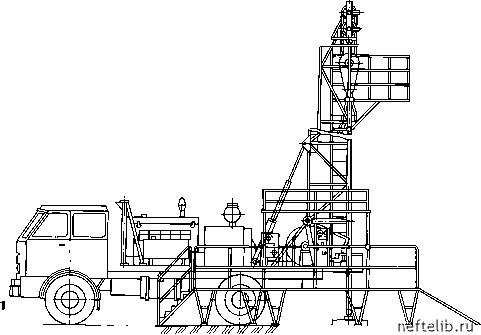

Рис. 3.5. Буровой агрегат УРБЗАЗ

/ / / / / / / /
