7.2. КЛЮЧИ (АВТОМАТЫ) К УСТАНОВКАМ

ДЛЯ ГЕОЛОГОРАЗВЕДОЧНОГО БУРЕНИЯ

И РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Ключ (автомат) АПР-2ВБМ предназначен для механического свинчи - вания и развинчивания труб при помощи вращателя, он автоматизирует захват и удержание на весу колонны при помощи автоматического спай- дера, а также центрирует колонну труб центратором. Автомат рассчитан на использование его совместно с элеваторами ЭТА и трубными ключами КТГУ и КОТ.

Автомат АПР-2ВБМ (рис. 7.5) со взрывобезопасным электроприводом состоит из блока вращателя, клиньевой подвески, центратора, балансира с грузом, привода и блока управления электроприводом. Блок вращателя представляет собой корпус клиньевого спайдера с герметизированным чер- вячным редуктором и водилом, передающим усилие вращения трубному

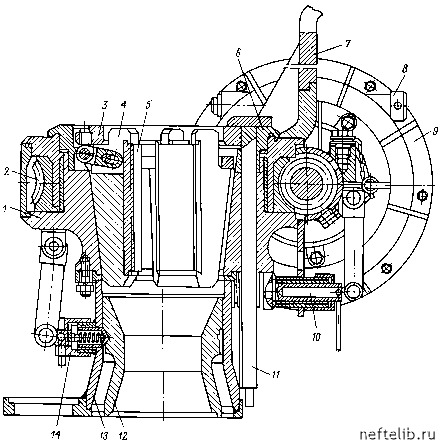

Рис. 7.5. Ключи (автоматы) АПР-2ВБМ и АПР-ГП:

1 - корпус автомата; 2 - червячное колесо; 3 - клиньевая подвеска; 4 - корпус клина; 5 -плашка; 6 - опорный фланец; 7 - водило; 8 - вал вилки включения маховика; 9 - электро - инерционный привод; 10 - ось балансира; 11 - направление клиньевой подвески; 12 - цен- тратор; 13 - пьедестал центратора; 14 - фиксатор центратора

ключу.

На конце червяка смонтированы полумуфта центробежной муфты и инерционное устройство. Блок клиньевой подвески состоит из направляю - щей с кольцевым основанием, к которому шарнирно подвешены три клина. Клинья для труб диаметром 48, 60 и 73 мм сборные и состоят из корпуса клина и стенных плашек.

Клинья для труб диаметром 89 мм монолитные и снабжены усами-синхронизаторами, обеспечивающими их синхронную работу в момент захвата трубы. 0т электродвигателя вращение передается на полумуфту центробежной муфты, кулачки муфты раскручиваются и взаимодействуют со второй полумуфтой, связанной с червячным редуктором. При достижении электродвигателем номинальных оборотов кулачки начинают передавать номинальный крутящий момент.

Привод ключа осуществляется от электрического инерционного электродвигателя В10084У2 - 5 взрывобезопасного исполнения ВЗТ - 4В. Управление приводом - от кнопочного поста управления. Время свинчивания (развинчивания) одной трубы - не более 13 с.

Ключ (автомат) гидроприводной АПР-ГП (см. рис. 7.5) предназначен для механического свинчивания и развинчивания труб при помощи вра- щателя, он автоматизирует захват и удержание на весу колонны при по- мощи автоматического спайдера, а также центрирует колонну труб цен- тратором. Автомат рассчитан на использование его совместно с элеватора- ми ЭТА и трубными ключами типа КТГУ и К0Т.

Автомат состоит из блока вращателя с гидравлическим приводом от подъемной установки, клиньевой подвески, центратора, балансира с грузом и блока управления гидромотором привода типа 3103.56-20.

Блок вращателя представляет собой корпус клиньевого спайдера с герметизированным червячным редуктором и водилом, передающим усилие вращения трубному ключу.

Технические параметры ключей-автоматов приведены в табл. 7.2.

Таблица 7.2

Технические параметры буровых ключей (автоматов) к установкам

для геолого-разведочного бурения и ремонта нефтяных и газовых скважин

Изготовители: АПР - 2ВБМ - А00Т "Ишимбайский машзавод", АПР-ГП - А00Т "Торговый дом "Воткинский завод".

7.3. БУРОВЫЕ ПРИВОДНЫЕ КЛЮЧИ К УСТАНОВКАМ

ДЛЯ ГЕОЛОГО-РАЗВЕДОЧНОГО БУРЕНИЯ

И РЕМОНТА НЕФТЯНЫХ И ГАЗОВЫХ СКВАЖИН

Ключ штанговый элеваторный КШЭ (рис. 7.6) предназначен для свинчивания и развинчивания резьбовых соединений насосных штанг.

Ключ состоит из блока вращателя, блока управления и специального штангового элеватора.

Блок вращателя представляет собой редуктор с прямозубыми колесами. К одному концу быстроходного вала редуктора при помощи полумуфты присоединен электродвигатель, на другом конце при помощи шлицев уста- новлен маховик для получения необходимого крутящего момента на водиле при свинчивании и развинчивании насосных штанг. Водило приварено на большом колесе-шестерне. 0ткидная вилка выполняет роль второго эле- ватора и служит для удержания колонны штанг на весу.

Блок управления электродвигателем состоит из электромагнитного пускателя и поста управления, соединенных кабелем со штепсельными разъемами.

В зависимости от размера штанг, с которыми производится работа, в корпус штангового элеватора вставляются соответствующие вкладыши и запорное кольцо, а в откидной вилке устанавливается соответствующая вставка. Перед пуском ключа снимается кожух и устанавливается маховик

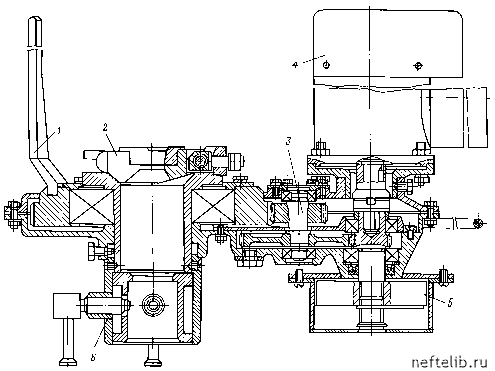

Рис. 7.6. Ключ штанговый элеваторный КШЭ:

1 - водило; 2 - откидная вилка; 3 - редуктор; 4 - электродвигатель; 5 - маховик; 6 крепления

винты
