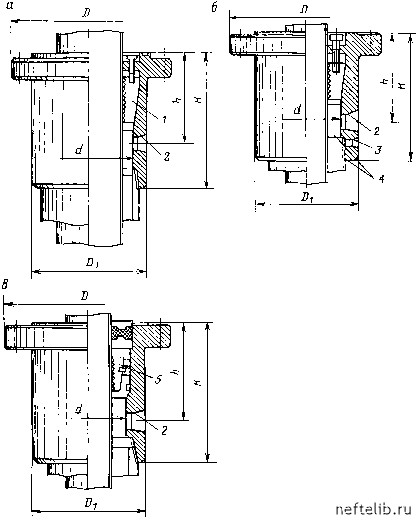

Рис. 9.8. Однофланцевые колонные головки Воронежского механического завода:

а - типа 1а; б - типа 16; в - типа 2

Из КОЛОННЫХ ГОЛОВОК Воронежского механического завода (табл. 9.8, 9.9, рис. 9.8, 9.9) по заказам потребителей собирают комплекты оборудования обвязки об - садны1Х колонн. Отличительной особенностью колонны1Х головок этого завода яв - ляется то, что они изготавливаются в соответствии с требованиями стандарта API 6А (17 - я редакция) с тремя уровнями контроля качества - PSL1, PSL2 и PSL3. Ко - лонные головки комплектуются задвижками (см. табл. 8.15), клиновыми трубодер - жателями и уплотнителями (см. рис. 9.4, в, г, д, е). При изготовлении деталей из поковки, штамповки, сортового проката заготовки труб после гибки подвергаются термообработке в соответствии с ГОСТ 22790-89. Каждая деталь, работающая под давлением, проХодит гидравлические испытания, а затем подвергается магнитопо- рошковой и цветной дефектоскопии.

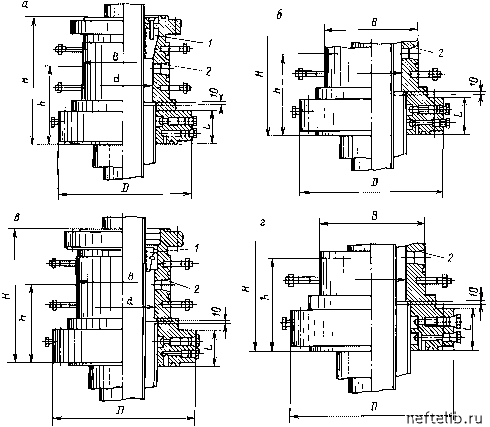

Рис. 9.9. Двухфланцевые колонные головки Воронежского механического завода:

а - I типа (с одинарным уплотнением); б - I типа (с двойным уплотнением); в - II типа (с оди - нарным уплотнением); г - II типа (с двойным уплотнением); 1 - подвеска клиновая (тип I и II); 2 - резьба К = 1,5" ГОСТ 6111-52

Таблица 9.8

Технические характеристики однофланцевых колонных головок (I и II типа) Воронежского механического завода

Таблица 9.9

Технические характеристики двухфланцевых колонных головок (I и II тина) Воронежского механического завода

С двумя уплотнениями.
